Amodel 1/72 Ан-30 Служба Спасения Украины

Всем привет!

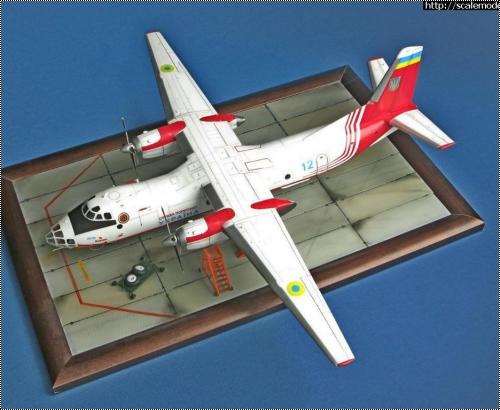

На днях завершилась начатая еще в сентябре стройка. На этот раз Ан-30 украинской службы спасения. Набор стандартного для Амодэл качества, ничего нового. Очень не понравилась идея членения кабины штурмана. Стык проходит по самому центру бокового стекла. Неужели нельзя было по переплету сделать? Привязку делал к борту 12, старался максимально его повторить. При изучении оказалось, что самолет был и с эмблемой и без. Я решил сделать "покрасивше" ))), с эмблемой у кабины.


Замысел такой: самолет стоит на обслуживании, датчики закрыты, под крылом домкрат, к самолету привезли пару запасных колес на замену. За идею строго не судите, хотелось "обвернуть" самолет каким-то содержанием.

Доработок по самой модели немного, в основном пришлось проявить самодеятельность при сочинении аэродромного оборудования.
Клёпка. Накатал в разумном количестве клеп.
Датчики. Некоторые заменил на выточенные из меди. На сами датчики надел заглушки, которые обычно надевают на стоянках. Некоторые соединил "веревочкой" из тянутого литника, к верхним приделал ручку для удобства надевания/съема.
Заглушки. Все выходные отверстия (сопла) закрыл красными заглушками.
Изолятор. На нить антенны нанизал выточенный из литника конусный изолятор. Впервые попробовал это и мне результат понравился. Раньше делал капелькой клея.
Кабина штурмана. Внутри немного добавил разного оборудования, чтобы смотрелось не пустынно.
Трубопровод. Снабдил им все стойки шасси. Делал из черненого припоя 0,3 мм.
Механизм вращения винтов. Сделал, как обычно его из пары латунная трубка/ось. Но по "сюжету" винты не вращаются, по-этому зря старался))
Колеса. Колеса применил от набора ARMORY.
Антенна. Нить школьного черного бантика.
Стекатели статики. Из ворса зубной щетки.
Декали самодельные.
Домкрат сделан из ПВХ прутков, выдвигаемая часть - три секции от радиоантенны. Высота может меняться.
Лестница тоже из ПВХ прутков.
Тележка от Амиго. Очень проработанная для своих размеров вещица.
Упорные колодки от Амиго.
Подставка набрана из аэродромных плит от ICM. Темные места на ней - это лужи, если что ))))). Заливал их эпоксидкой, но результатом не очень доволен. Для блеска покрывал раз 5 футурой.
Красные части накрашены по маскам.

Модель покрашена краской Gunze Sangyo Mr. Color, металлик на ПОС AK-Interactive, лак Футура, финишный лак Футура +(Х-21) полуглянец.
Что из всего этого получилось судить вам, коллеги. В любом случае к табуреткам готов.
Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины
Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины
Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины
Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины
Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины
Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины
Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины Amodel 1/72 Ан-30 Служба Спасения Украины

» Информация о статье
ionas1988 в 16.02.2019 - 16:15
Дмитрий,а что же такие большие зазоры между коком винта и стаканом,так и должно быть?
Aircraft2012 в 16.02.2019 - 16:41
Дмитрий,а что же такие большие зазоры между коком винта и стаканом,так и должно быть?
В реальности они меньше. Я вкладываю шайбу из травленки для свободного вращения винтов и за счет неё зазор становится несколько больше.
Andrey130469 в 16.02.2019 - 18:17
Тема: Amodel 1/72 Ан-30 Служба Спасения Украины
Очень здоров,молодец
КИР в 16.02.2019 - 20:25
Тема: Amodel 1/72 Ан-30 Служба Спасения Украины
Отлично получился самолёт и аэродром тоже.
Не в качестве придиризма, было бы не плохо добавить пару-тройку техников для оживления "обеденного перерыва" ))))
Aircraft2012 в 16.02.2019 - 21:16
Тема: Re: Amodel 1/72 Ан-30 Служба Спасения Украины
Отлично получился самолёт и аэродром тоже.
Не в качестве придиризма, было бы не плохо добавить пару-тройку техников для оживления "обеденного перерыва" ))))
Спасибо. Я думал об этом. Но посчитал, что не смогу нормально расписать фигуры ))
bortovoi в 16.02.2019 - 22:07
Не знаток данной мат.части, так что про это умолчу, а вот исполнением модели этого производителя не могу не восхитится.
На мой взгляд всего в меру, касаемо окраски, визиринга и оформления деталей наземного обеспечения.
Прямо золотая середина, не убавить не прибавить.
dk в 16.02.2019 - 23:33
Красивая птичка.
С уважением. Дмитрий.
Aircraft2012 в 17.02.2019 - 10:10
bortovoi, dk, спасибо.
Dobrolet в 24.02.2019 - 01:08
Тема: Amodel 1/72 Ан-30 Служба Спасения Украины
Необычная и яркая,очень аккуратная,без излишней загрязнённости,окраска заслуженно привлекла внимание.И не зря!Просмотр доставил огромное удовольствие.Мирное назначение сего,на мой скромный взгляд,очень красивого прототипа,также радует в наше непростое время.Олег Константинович всю жизнь свою,без остатка,потратил на создание именно мирных машин!И ему это удалось,как никому!Все аэродромные ,,причиндалы,, интересны и недурственно сработаны,но тележка ,вроде,военная,что конечно мелочь.Понравились все эти заглушки и чехлы.Видимо Вы хорошо знакомы с самолетом?Приятно удивила прозрачность остекления.Лично мне очень хочется увидеть описанную Вами,самодельную,штурманскую кабину до сборки.Очень любопытно!Может пригодится.
Aircraft2012 в 24.02.2019 - 11:23
Тема: Re: Amodel 1/72 Ан-30 Служба Спасения Украины
Необычная и яркая,очень аккуратная,без излишней загрязнённости,окраска заслуженно привлекла внимание.И не зря!Просмотр доставил огромное удовольствие.Мирное назначение сего,на мой скромный взгляд,очень красивого прототипа,также радует в наше непростое время.Олег Константинович всю жизнь свою,без остатка,потратил на создание именно мирных машин!И ему это удалось,как никому!Все аэродромные ,,причиндалы,, интересны и недурственно сработаны,но тележка ,вроде,военная,что конечно мелочь.Понравились все эти заглушки и чехлы.Видимо Вы хорошо знакомы с самолетом?Приятно удивила прозрачность остекления.Лично мне очень хочется увидеть описанную Вами,самодельную,штурманскую кабину до сборки.Очень любопытно!Может пригодится.
Спасибо Вам за отзыв и внимание к модели. К великому своему сожалению я не фотографировал этапы сборки штурманской кабины, хоть и потратил на её "мелочевку" уйму времени. Что-то я прошляпил этот момент. Могу лишь на словах передать что сделал: на сколько возможно снабдил все приборные доски "приборами" из остатков посторонних декалей + точками белой и красной краски обозначил те, которые наиболее заметны, установил из проволоки поперечную штангу и закрепил на ней несколько приборов, свесил с них провода для пущего реализьму ))), "кинул" ремни на сидения. При фотографировании это все видно плохо, но при рассмотрении вживую выглядит довольно неплохо вроде.
