Amodel 1/72 Ан-8

Приветствую всех!

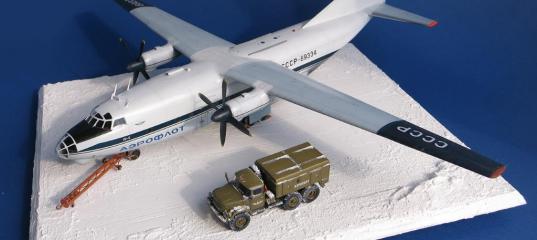

Разрешите показать мою последнюю работу. Что-то под воздействием такого дождливого лета меня пробило на зимнюю тему )). Решил приземлить свой Ан-8 где-нибудь в зиме. Холодно, подогнал УМП-350, пусть прогреет самолет перед полетом. Фотографии делал в разные дни, ловил подходящее освещение. Поэтому есть и "солнечный день", есть и "пасмурный". Привязка была к борту СССР-69334. Похож или нет - судите сами. Итак, о работе.

Подставка

Вся конструкция расположена на площадке из куска отделочного "сэндвича", оставшегося от ремонта окон. Рельеф поверхности создан с помощью текстурной пасты ZIP 14101. Для имитации снега купил и опробовал на "кошке" три состава: порошок ZIP 69090, пигмент MIG 3016 и жидкий "снег" Wilder SN 01. Победил последний, т.к. дает наиболее естесственное "снежное" покрытие. Я им просто мазал кистью участки поверхности. Застывает и становится твердым. Им же делал снег на машине. Рельеф площадки старался сделать так, чтобы было впечатление расчищенного грейдером поля. Получилось или нет, судить вам. Мне кажется вроде "попал".

Доработки модели

Обычное для Амодэла качество литников и сбтыковки, ничего нового. Добавлено и изменено следующее:
1. Заменен узел посадки винтов. Для легкости вращения они посажены на латунную ось, вставленную в латунную трубку. Со стороны двигателя к оси припаяна шляпка, чтобы ось не выпрыгнула (см. фото).
2. Посажены на оси и вращаются все колеса.
3. Выточены из бесцветного и красного оргстекла соответственно нижний и верхний маяки.
4. Выточены из медной проволоки верхние антенны взамен штатных пластмассовых. Нить антенны - от школьного бантика.
5. В наборе не нашел детали кормовой части (хотя вроде должна была быть). Пришлось из эпоксилина лепись самому.
6. Добавлены везде, где надо стекатели статики из ворса зубной счетки с оплавлением кончиков.
7. Труба ВСУ - обожженая трубка от антенны радиоприемника.
8. Посадочные фары - залитые прозрачной эпоксидкой углубления.
9. Добавлены 22 синих/желтых строевых огня. Тоже эпоксидка. По конструкции самолета их 24, но 2 я так и не нашел где находятся. Если кто подскажет, буду благодарен.
10. Добавил "жабры" на законцовках крыла.
11. Гидроцилиндры стоек шасси - фольга самоклейка.

Покраска

Грунт и краска - стравленная из баллонов KUDO. Серый и темно-синий цвета намешивал на глаз. Расшивку выделял прешейдингом и смывкой. Смывку применял 3-х оттенков - светло-серую, серую и черную в зависимости от места нанесения. Чем выше тем светлее. Лак Tamiya. Декали разрабатывал и печатал сам. Кроме белых надписей на крыле (их заказывал). Техничку частично браз из набора, частично добавлял свою.

Водило

Его делал "с нуля", ориентируясь на немногие фото. Оказалось, что оно у Ан-8 довольно сложной конструкции. Собирал из литников и проволоки (см. фото). Специально для него пришлось выточить из литника три колеса. Цепляемая к колесу вилка поворотная. В размерах элементов водила ориентировался на фотки, может где не совсем точно попал в размер.

Башмаки

Их взял из набора Звезды от Су-27СМ.

Автомобиль УМП-350 (131).

Шикарный в плане проработки и собираемости набор от AVD Models. Собирать их модель одно удовольствие. После покраски немного выделил смывкой детали и приснежил. Долго думал как сделать брезентовые прогревательные рукава от машины к самолету, но так и ничего не придумал. Оставил без них.

Вот собственно и всё, прошу вас!

Amodel 1/72 Ан-8 Amodel 1/72 Ан-8 Amodel 1/72 Ан-8 Amodel 1/72 Ан-8 Amodel 1/72 Ан-8
Amodel 1/72 Ан-8 Amodel 1/72 Ан-8 Amodel 1/72 Ан-8 Amodel 1/72 Ан-8 Amodel 1/72 Ан-8
Amodel 1/72 Ан-8 Amodel 1/72 Ан-8 Amodel 1/72 Ан-8 Amodel 1/72 Ан-8 Amodel 1/72 Ан-8
Amodel 1/72 Ан-8 Amodel 1/72 Ан-8 Amodel 1/72 Ан-8 Amodel 1/72 Ан-8 Amodel 1/72 Ан-8
Amodel 1/72 Ан-8 Amodel 1/72 Ан-8 Amodel 1/72 Ан-8 Amodel 1/72 Ан-8 Amodel 1/72 Ан-8
Рабочие будни:
Amodel 1/72 Ан-8





» Информация о статье
Roman-Nord в 11.08.2017 - 14:22
Тема: Amodel 1/72 Ан-8
Салют,всем!
Все здорово и Анушка и машина и подставка со снегом!Башмаки под колесами правильно стоят?
Aircraft2012 в 11.08.2017 - 14:50
Тема: Re: Amodel 1/72 Ан-8
Салют,всем!
Все здорово и Анушка и машина и подставка со снегом!Башмаки под колесами правильно стоят?
Спасибо.
А что с башмаками не так? Вроде туда я их поставил... Есть конечно вариант со спаренными колодками, но есть и с одиночными.
#
Roman-Nord в 11.08.2017 - 15:09
Да,конечно туда, просто показалось, что они перевернуты... Уже перекрестился... :lol:
Aircraft2012 в 11.08.2017 - 15:17
Да,конечно туда, просто показалось, что они перевернуты... Уже перекрестился... :lol:
ааа.... не-не, не перевернуты :mrgreen: :mrgreen: :mrgreen:
Вот здесь получше видно:
#
semalevik в 11.08.2017 - 15:36
Тема: Amodel 1/72 Ан-8
Отличная модель.
Aircraft2012 в 11.08.2017 - 21:37
semalevik, спасибо!
Bonifacio в 12.08.2017 - 11:30
Тема: Amodel 1/72 Ан-8
Всё просто супер! Колодки тормозные только "истребительные", лёгкие. На транспортниках обычно применялись потяжелее, литые. Ещё бы на МП-шку брезентовые рукава, по которым горячий воздух подаётся и желать больше нечего.
TEXHИK в 12.08.2017 - 12:22
Тема: Amodel 1/72 Ан-8
Отличная модель и фотосессия!
Матвей_Глухарь в 12.08.2017 - 14:41
Тема: Amodel 1/72 Ан-8
Все отлично, только снег на аэродроме таким девственно-чистым не бывает. По нему техника ездит, ходят люди и бегают собаки. Соответственно, копоть, грязь, пятна масла, замерзшие лужи, желтоватые потёки возле колёс.
Aircraft2012 в 12.08.2017 - 18:08
Тема: Re: Amodel 1/72 Ан-8
Мужики, спасибо за отзывы и замечания по делу.

Колодки тормозные только "истребительные", лёгкие. На транспортниках обычно применялись потяжелее, литые. Ещё бы на МП-шку брезентовые рукава, по которым горячий воздух подаётся и желать больше нечего.
Про колодки спасибо, буду знать. Рукава... Можно конечно было сделать и их, но тогда пришлось бы открывать что-то в самом самолете. Да и сам автомобиль с расправленными рукавами пришлось бы переделывать в задней части. Там откидывается сетка, открываются люки и т.д. Не стал. Хотя с Вами согласен было бы интереснее. Может в будущем... :???:

Все отлично, только снег на аэродроме таким девственно-чистым не бывает. По нему техника ездит, ходят люди и бегают собаки. Соответственно, копоть, грязь, пятна масла, замерзшие лужи, желтоватые потёки возле колёс.
100% прав, спасибо! Действительно что-то я загнул с чистотой. Исправлено! :mrgreen:

Ну и решил слегка придать несерьёзности своей диорамке - слепил двух чудиков-снеговиков. Надеюсь узнаваемые... :mrgreen:
# # # # #
# #
