Airfix 1/72 Hawker Siddeley Buccaneer S2B

К английским самолетам у моделистов отношения разные. Есть те, кому они кажутся не очень красивыми и стараются не собирать. Есть и наоборот. У меня к модели Буканира нет неприязни, скорее наоборот. Мы же помним, как в детстве собирали фроговский (нововский) бомбардировщик. Сейчас в масштабе 1/72 можно найти не одну модель Буканира. Помимо старых Фрога, Матчбокса и Аирфикса, чехи делают смоляную модель. CMR-ская модель неплохо ложится в чертежи. Но технология сборки смоляных моделей отличается от технологии сборки пластмассовых моделей. К тому-же деталировка выполнена не на самом высоком качестве. Я же взял для сборки всё-таки английскую модель

Сейчас Аирфикс перепаковал свою старую модель в новые коробки, снабдив новой декалью и парой новых литников. На них отлиты новые пилоны, блоки НУРС, баки для экспортных вариантов, ну и комплект вооружения, используемый Буканиром в операции 1991 года в Ираке. Соответственно есть и вариант декали на этот период.

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B

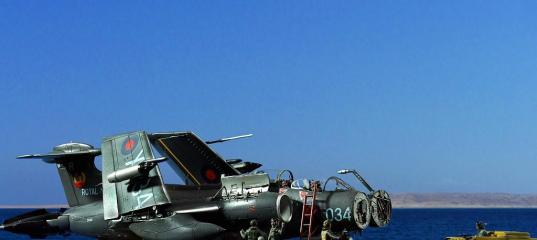

Мне же приглянулся морской вариант. Хоть и казалось, что одноцветный будет смотреться скучно, я решил делать именно его. Понимал, что одноцветная окраска растворится в открытых элементах. Как то, кабина, отсек вооружения, откинутый нос, открытые тормозные щитки и конечно сложенные консоли крыльев.
Фототравления у меня не было, но зато были использованы все наборы НеОмеги. А именно: Кабина, баки, ниши шасси, воздухозаборники с соплами двигателей. Так же у меня был набор на отсек вооружения, который ещё не поступил в продажу. В процессе сборки немного помог и чешский набор. В нем было два комплекта тормозных щитков, консолей и вакуум формованных фонарей. Беда была и с колесами. Дело в том, что в модели они отлиты вместе со стойками. Спасла старая нововская модель. Основные стойки взял от неё.

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B
Начал модель я с гаргрота. Дело в том, что сечение его не правильно. Исправить эту деталь на модели трудновато, и я отрезал его от второй, обработал и приклеил на место спиленной. Затем немного исправил вырез под отсек вооружения. Уменьшил хорду крыла, обрезав закрылки с запасом. Фиксовское крыло широковато. Вообще эта модель далека от чертежей. После долгих поисков хороших я использовал чертежи из книги Петера Фостера RAF Buccaneer издания aircraft illustrated SPECIAL. Помимо этой книги были и другие, и в электронном виде, и на бумаге. Да, на упомянутые чертежи я опирался в перекройке и небольшом исправлении геометрии. Помимо книг, конечно, использовал огромное количество фотографий из Интернета.

Уставился отсек вооружения без особых проблем. Надо было только тщательно уменьшить толщину пластика в этих местах. Боковые стенки были немного деформирование, и спасли пропилы по высоте. Пилил не до конца. И локальные уменьшение толщины дали возможность собрать эту « коробочку». Ниши шасси так же легли без лишних осложнений. На основных нишах, немного спилил задние части. Они лишние.

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B
Кабина отлично детализована. С виду может показаться, что она не очень эргономична. Но после окраски и сборки вся «некрасота» пропадает. Ввиду сложности этой кабины, она отлита в виде куска передней части фюзеляжа и самой «ванны». Плюс мелочи и кресла. Если сравнивать эту кабину и кабину CMR, последняя будет не в выигрыше. У чехов практически голые поверхности и кресла, даже с виду не правильные. И что интересно, задняя часть чешских кресел оказались задней частью неомеговских кресел КС-4. Если не брать моральные аспекты. Эта часть, на самом деле, отличается от КС-ской. Выигрыш CMR - это цветное фототравление. Собралась кабина без проблем. Надо лишь немного убрать лишнее бормашинкой в передней части. В том месте, где ложится сама ванна, и место где стоит передняя ниша шасси. Как, в принципе, и саму переднюю нишу пришлось уменьшать по высоте. Для красоты, в круглые углубления, имитирующие приборы, перевел «круглые» декальки. Выбивал пробойниками, и аккуратно переводил. Шпаклевки. Для установки передней части много не понадобилось.

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B
Поскольку было решено сделать открытым один двигатель, заранее отпилил верхний и нижний «капоты». Сзади, на крыльях, вырезал подвижные части тормозных щитков. Гак отлит вместе с фюзеляжем. Пришлось и тут вырезать довольно крупный кусок и заделывать пластиком. Так же в этом районе есть небольшая опора. Она часто открыта и было решено и эту деталь сделать. Донором опорки служил тот же Фрог. Под него надо было только доработать посадочное место. Вообще это место надо внимательно смотреть. Дело в том, что в процессе производства, конструкция низа хвостовой части изменялась. Сам ГАК делал сам. Опорку немного исправил.

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B
Воздухозаборники - это вообще шедевр! Мало того, что они более-менее правильны в сечении и обводах, начало двигателя даётся в виде трех ступеней и отдельно центральном теле!! Глубина его тоже то, что должно быть. Третья ступень дается немного великоватой для моих целей и спасли запасы. «Турбинки» от накотневского Су-27 подошли сюда идеально. Диаметр и глубина совпала с самим двигателем. Двигатель, вернее как основу, использовал от…. Трумпетерского Ми-24 в масштабе 1/35. Зажал их в «токарный» станок, и убрал лишние шпангоуты. Получились очень похожие на то что стояло на буканире. Агрегаты и трубопроводы делал из пластика и проволоки. Основой посадочного места под двигатель стала вертикальная стенка отсека вооружения. Немного добавил, сверху и снизу, детали из пластика, сделавшие отсек двигателя, правильным в сечении. Ну и конечно добавил шпангоуты.

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B

Створки использовал те, что отпилил. Надфилем и наждачкой уменьшил толщину, выбрал углубления и добавил детали. Сопла не совсем правильны. Там должна быть длинная, изогнутая труба. Тут просто две детальки, которые даже в сборе получаются короче того, что должно быть на самом деле. Но условности масштаба покрыли этот недостаток. Зато на задних детальках, отлиты небольшие «таблеточки». Это правильно. Тут внутри торчат небольшие трубочки. Прямо снаружи, видны места, где надо было сверлить и вставлять кусочки проволоки.

Ниши шасси выполнены так, что их дорабатывать не обязательно. Я только в основных нишах добавил пару проводов. Створки так же не требуют лишней работы. Пришлось только восстановить шарниры, отломанные в процессе доставки. Ну и конечно на самой пластмассе надо уменьшать толщину в местах установки этих ниш.

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B
Поскольку крыло, решено было сделать сложенным, доработал места стыка. Сначала я думал использовать ненужные консоли от чешской модели, но они оказались непомерно толстые. Проблемы литья из смолы. Пришлось использовать родные. Я от чехов, отпилил только закрылки и нервюры. Чтобы эти нервюры и элероны совпали с аирфиксовскими крыльями, надо было исправить их высоту и сечение. Для исправления высоты, вставил небольшие лонжероньчики. Ну и на неподвижных частях, нервюры делал с нуля. В законцовки, вклеил кусочки прозрачного полистирола, имитируя АНО. Небольшие контейнеры на передней кромке крыла, взял из НОВО. Только немного перепилил и перекроил. На корневых частях крыла, как уже писал, где должны расположатся закрылки, Заделал полученные «дырки». А сами корневые части закрылков, сделал из того что обрезал.

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B
Для удобства первоначально я раскроил модель.  После сборки верха и низа надо было только исправить и до кроить. Вообще, эти верх и низ, не смотря на большой размер, склеились отлично. Шпаклевки потребовалось немного. Чтобы модель не падала на хвост, в переднюю, часть добавил свинцовый груз, зафиксированный пластилином. Ну и на передний шпангоут, внутри, вставил кусок двух компонентной шпаклевки от тамии. Тут я заранее позаботился про оформление этого, переднего, шпангоута снаружи. После сборки было в чем поковыряться бормашинкой. Потом добавил всякую мелочевку. Откидной, передний отсек, на наше счастье, англичане дали отдельно, и по той самой линии стыка. Оставалось только доработать. Шпангоут, для удобства, я перед склейкой верха и низа пропилил, что бы видно было углубление. Ну и изнутри, пластик, для закрытия пустоты. Ну и потом немного убрал диаметр и добавил мелочевку.

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B
С отсеком тормозных щитков тоже пришлось немного повозится. Как выше писал, отпилил те части, которые должны быть отклонены. Шпангоут сформировал из полистирола и шпаклевки. Потом офактурил, ну и доработал отклоняемые части, в том числе и смоляные «лопухи». Тут уменьшил по диаметру и детализовал внутри. Пирамидку, по которой ползает их ось собрал из пластика. Ну и потом, после окраски, вставил металлические прутки. Киль и стабилизатор встали на место только после небольшой подгонки. Шпаклевка тут тоже пригодилась. Потом пришлось их кроить, как всю модель.

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B
В кабине оператора, спереди, установлен небольшой стеклянный козырёк. Его сделал сам. Нагретый прозрачный пластик «натянул» на полистирольный козырек из набора. После установки на место аккуратно покрасил контур. Передний козырёк фонаря кабины,  как уже писал, использовал от чешской модели. Для удобства его установки, немного прошкурил плоскость стыковки. Поскольку вакушка очень тонкая на заднем обрезе козырька вклеил пластиковую полоску. Зеркало заднего вида, из запасов травления. Сдвижную часть фонаря, поработал только «ручками» и трубками вентиляции. Прицел, для оживления, снабдил «линзой», из прозрачного полистирола, вернее из тянутого литника. Затем, после установки кусочка с запасом, зажигалкой оплавляем, и получаем идеальную линзу.

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B Airfix 1/72 Hawker Siddeley Buccaneer S2B
Основные стойки шасси я использовал от старой, нововской модели. Только обрезал по чертежу по длине и доработал по фото. Лишнее было спилено, недостающее добавлено. Тут конечно помог пластик и проволока. Передняя стойка, более и менее похожа на правду. Только спилил колесо, доработал вилку и стойку. В том числе и фару. С колесами было сложнее. Дело в том, что никто не делает их в 1/72. Спасли запасы «экипажа» и «фрога». Для основных, послужили колеса от Су-27. Но! В станке выбрал немного средние части дисков, и вставил пластиковые части от фрога. Ну и добавил немного мелочи. и с лицевой стороны и с внутренней. С передними колесами оказалось чуть проще. Экипаж, даёт на харриер, в 1/72, два варианта, лицевых сторон. Склеив два ненужных «лица», получаем идеальный диск, переднего колеса буканира.

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B Airfix 1/72 Hawker Siddeley Buccaneer S2B

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B
Баки, входящие в комплект, ни куда не годятся. Там грани даже неправильные. На моряках же, баки использовались, в основном, с плавными переходами. Без острых граней. НеОмега делает именно их. ГАК, как уже писал, сделал с нуля. Топливо заправочная штанга использована из набора, но передняя часть выточил в станочке.

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B
Отсек вооружения настолько хорош, что закрывать его оружием не хотелось. Мало этого я вклеил револьверную установку, в промежуточном состоянии. Это сделано для того, чтобы можно было видеть и внутренности. Стремянку склеил из прутков полистирола. Подвеску выбрал компромиссную. Блоки НУРС и баки. Типа эти блоки пустые, и самолет можно обслуживать. В нурсах, от фикса, кстати неплохо сделанных, просверлил отверстия спереди и добавил полоску в длину. По фото. Антенки, АНО и ПВД, делал в основном с нуля, ну и часть взяты из наборов. Их состав, как на большинстве самолетов, менялся. И надо смотреть конкретный вариант.

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B
Про окраску и тонировку моделей написано так много, что повторятся не вижу смысла. Красил нитрой по грунту MOTIP после прейшейдинга. Тонировал хумбролью, Миг-ом и тамиевскими пастелями. Декали легли отлично. Но фикс тут сделал небольшую досадную ошибку. Серийный номера на хвосте, слева и справа отличаются. Видимо ввел в заблуждение тот факт, что с одним и тот же бортовым номером летали разные борта. Спас второй комплект декалей.

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B

Так же производитель пропустил одну деталь. На внутренних частях воздушных тормозов есть номера в белом ромбе. Ромбики выкрасил, а номера нашел из запасов. Технички в наборе достаточно. Что бывает не часто. Финишный лак, всё та же футура с матирующим пигментом. Для фотографирования собрал тягач из полистирола. Колеса от детской машинки за 25руб.

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B

Диски только доделал, а резина, натуральная, как есть. Водителя собрал из разных человечков. Так же пригодились пилоты и механики от ЕСКИ. Этот набор потом делал итал. Ну и покрасил небольшой фрагмент палубы английского авианосца.

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B
Надеюсь, получилось не очень страшно. Я имею в виду и модель и статью.
Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B

Airfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2BAirfix 1/72 Hawker Siddeley Buccaneer S2B
