Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот

 Прототип очень симпатичен аскетичностью внешнего облика. Информации по Як-3 достаточно. А вот с моделями и до сих пор складывается не всё так безоблачно, по крайней мере в 72-м...

Сборка началась, как обычно, с «фаршировки» кабины травлёнкой от Part и изготовления рычагов. Приборная доска оптимизирована для модели от Smer, потому оказалась великоватой и была разрезана на три сегмента, а фотопластинка приборов вообще от Ла-5… Бронечашка сиденья выфрезерована до приемлемой толщины.
Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот

На верхних поверхностях крыльев имеются обширные утяжины, которые зашпаклёваны слоями циакринового клея, а после нудно вышкурены. Затем выфрезерованы ниши для закрылков, изготовлены сами закрылки и всё это «облагорожено» травлением.
Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот

Также выявились неприятные щели и утяжины снизу крыльев и на руле направления, которые зашпаклёваны слоями циакринового клея и вышкурены. Использовать более лёгкую на обработку нитрошпаклёвку поосторожничал, дабы не «проела» весьма тонкий пластик.
Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот

На всех рулевых поверхностях вышкурена имитация полотна.
БАНО из прозрачного пластика с последующей полировкой.
Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот

После всех этих подготовительных операций окрашена кабина и ниши шасси. Краска АКАН 83040 сильно высветленная.
Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот

Фюзеляж собрался «на ура», но зализы крыла (на них неудачно «лежат» линии стыков с крылом) пришлось проливать циакрином и в который раз нудно шкурить…
Для изготовления петельки антенны высверлено отверстие диаметром 0,4мм в киле, скручена петелька из проволоки, вклеена и затем зашпаклёвано циакрином. Место тонкое и неудобное, но ничего лучшего не придумалось…
Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот

Затем окрашено нитрой АКАН 81009, 82038 и 83016. Все краски без высветления.

Шасси собрались без проблем, двузвенники и щитки – травление, добавлены «гидрошланги» из проволоки. Колёса от Эльфа.
Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот

Декаль дана на два замечательных варианта окраски, но досталась со смещением белого цвета. Размещение элементов по инструкции – весьма условно, лучше ориентироваться на фото, благо они существуют.

Выбрал борт Марселя Альбера, но для него «стрела» оказалась сильно переразмерена (порезана на несколько частей, затем состыкована уже на модели).
Спиртом хорошо привариваются сами рисунки, а вот лаковый слой «забугрился» и растягиваться «отказался». Пришлось аккуратненько срезать лезвием модельного ножа…
«Стрела» справа излишне размякла в спирте и «свернулась», неприятный косьяк…

Заметные сдвиги белых элементов декали подкрашены кистью водорасстворимым белым АКАНом. Триколор на коке винта - водорасстворимые краски АКАН.
Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот

Стволы пулемётов из мед. иголок, выхлопные патрубки рассверлены, «солдатики» шасси из проволоки.

В окончательной отделке с «сухой кистью» не усердствовал, слегка по «клёпке» и краям «дюраля». На фото прототипов следы износа практически не заметны.
Для «старения» и «усложнения» оттенков цвета применено направленное шкурение поверхностей крыльев по финишному полуматовому нитролаку. Технологию пока обкатываю.
Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот

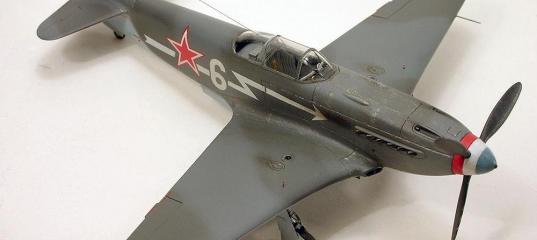

В целом модель весьма похожа на прототип и если особо не заморачиваться – собирается легко.
Но есть досадные недостатки.
Если неверную форму законцовок крыльев (на которые сразу не обратил внимание, а позже переделывать уже не стал) можно сделать без проблем, то слишком тонкий профиль крыла и излишне плоские борта хвостовой части фюзеляжа (а на архивных фото хорошо видно, что там присутствует заметный радиус) исправить весьма проблематично…

Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот
Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот Звезда 1/72 Як-3 сборка без клея: маленькая модель – много хлопот

Всем удачных моделей!

Михаил
г.Томск

» Информация о статье
Pavel_P в 30.04.2013 - 22:32
Работа понравилась, особенности модели могу оценить, поскольку свой як довел до грунта. выскажу свое мнение, что заделывать жестким циакрином утяжины и щели требует больших усилий нежели разного рода шатлевками.

Щиток - просто блеск.
Результат заслуживает +1.
MID в 01.05.2013 - 12:10
novokits
Спасибо, на добром слове!

Pavel_P
Сборка этого кита, на самом деле, очень приятна. Надеюсь, и Вам это доставляет удовольствие :smile:
Отрицать не буду, травлёные щитки очень хорошо подошли к отливкам.
А вот пропеллер и кок доставили много хлопот с окраской...

Михаил
Pavel_P в 01.05.2013 - 12:27
MID

Согласен, модель дает позитив. А пропеллер чисто изевкий, лопасти надо вырезать и кок собирать без лопастей, иначе заделывать технологичекую щель и потом красить - достаточная проблема.
VolfMax в 02.05.2013 - 10:11
Тема: Звезда 1/72 Як-3 сборка без клея: мал...(#6272) - обсуждение
Миша, отличный ЯК получился, похожий на себя и близкий лично к моим ощущениям "что такое ЯК-3". Относительно контрастности камо, можно долго спорить, ибо фото подтверждают совершенно разные точки зрения. Смывка и везеринг и прочие эффекты очень понравились! Неагрессивно, но убедительно и билзко к жизни на мой взгляд.
MID в 06.05.2013 - 11:06
Тема: Re: Звезда 1/72 Як-3 сборка без клея: мал...(#6272) - обсужд
Миша, отличный ЯК получился, похожий на себя и близкий лично к моим ощущениям "что такое ЯК-3". Относительно контрастности камо, можно долго спорить, ибо фото подтверждают совершенно разные точки зрения. Смывка и везеринг и прочие эффекты очень понравились! Неагрессивно, но убедительно и билзко к жизни на мой взгляд.

Макс, спасибо за отзыв!
На большинстве архивных фото Як-3 (именно троек) практически не видны следы эксплуатации.
Предполагаю, что краска к концу войны имела лучшую адгезию, и (или) тех.состав стал более "бережлив",
и (или) меньший "налёт" часов.

Михаил
Моделист2 в 19.05.2015 - 22:58
Тема: Звезда 1/72 Як-3 сборка без клея: маленькая модель – много х
Подскажите, пожалуйста, размеры готовой модели.
Redstar_72 в 19.05.2015 - 23:03
Подскажите, пожалуйста, размеры готовой модели.
Разделите размеры Як-3 на 72 и узнаете :wink: . 118х128 мм.
Уокер в 19.05.2015 - 23:04
Отличный Як! Немного режет глаз винт но это мелочь, в целом отличная работа!
MID в 19.05.2015 - 23:24
Redstar 72
Спасибо, а то бы пришлось лезть с линейкой модель мерить! :mrgreen:

Уокер
Спасибо, Муса, за отзыв!
С пропеллером перемудрил, надо было лопасти отрезать и на штифты их :wink:
Моделист2 в 20.05.2015 - 15:03
Redstar_72
Большое спасибо за ответ!
