Airframe 1/72 BAE Hawk - Ястреб Британской империи

Пару лет назад на просторах интернета я встретил примерно вот эту фотографию



Некоторые поиски по магазинам интернета дал следующий результат
http://www.hannants.co.uk/product/AFA001



Опять полазив по интернету, была найдена следующая информация http://www.andysmodels.me.uk/models/images/Misc/Kits/Airfix/Airframe_AFA001.htm здесь приведен обзор литников и всей коробки.

Кратко о комплекте можно сказать следующее:

Исходной моделью является одно из крайних произведений Airfix-а. Кстати сказать, очень даже ничего.
Супер декаль от AIRFrame и Model Alliance (The Aviation Workshop) печатает Cartograf.
Два смоляных кресла. По началу я хотел их сменять на другие от Айреса МК10, они как то по качественнее будут. http://www.aires.cz/ejection-seatsseat/martin-baker-mk-10a-ejection-seats/ ,
но в последующем, мне пришлось отказаться от этой идеи, поскольку ванная кокпита оказалась меньше чем ширина кресел от Айреса.

По габаритам модель укладывается на 98%, подкачал нос и сворки ниш, их пришлось доделать.

Сборка

Первым делом я поднял всю свою информацию в бумажном виде и качнул информацию из интернета (куда мы теперь без него )
Из старых запасов достал доску для кокпита совместно с другом рисовали (я рисовал, он печатал на фотобумаге в масштабе), году так в 1990 малость облагородил и доделал боковые панели.



Но я наткнулся в сети на вот это произведение, и решил использовать его, а также нарисованные мной боковинки.



Подогнал рисунки под масштаб, распечатал первые версии на простой бумаге, которые использовал в качестве шаблона для подготовки пластиковых основ.
Далее все приладил по местам и покрасил в серый цвет согласно фотографий. Далее распечатал опять доски на гуминовой бумаге, задул несколько раз лаком и перевел на причитающиеся места.
Параллельно с досками я работал с креслами. На поверку оказались малость замылины и мне пришлось некоторые места пройтись ножиком, для того чтобы придать некую фактурность вещам.
Далее покраска и в результате у меня получились (надеюсь) похожие кресла.




Пару вечеров потратил на созерцание расшивки Хока. В целом она есть. Но в ряде случаев не в том месте или вообще лишняя. Особенно сложным местом оказались заканцовки крыльев, они вообще не похожи, затем стабилизаторы, предкрылки, их тоже надо проверить по чертежам. Район основных ниш, и некоторые лючки, все надо сверять с чертежами. Признаюсь не все получилось, но моя задача была аккуратно собрать и покрасить.
Кстати, я пользовался материалами чешского AeroRevue, номера 52/96 и 53/96.
Постепенно я собирал все кучу, где то шпаклевал и затирал, в целом надо сказать модель собирается очень хорошо. Доклеил недостающие антенны, их фактически нет, особенно на брюхе.

Вернемся к створкам

Створки основных стоек я выкинул, поскольку они не в дугу, меленькие слишком, я использовал штатные для позиции в полете, обрезал лишнее и все. Но лучше сразу их переделать из тонкого пластика. Передние створки надо обрезать и сделать одну маленькую створку за стойкой.

Да еще один момент. Основные ниши не того размера и формы. Но как я описывал ранее, я не ставил задачей 100% совпадения по конструкции. Но если кто то решится на перепил, то имейте это ввиду.
И так после доводок и перерывов на полное высыхание я подошел к моменту покраски. Честно скажу этот момент моделирования для меня самый трудный.

Жаль, что я не увидел материалы которые предложил коллега Омега (Олег) (http://www.valleyaviationsociety.net/display_hawk_2010.htm ), за что ему все равно большое спасибо.

Видя эти материалы, я бы не стал задавать вопросы, с какого цвета начинать, да и в ряде случаев было бы легче позиционировать маски. Красить я собирался акрилом от Тамии.  В начале я решил, что лучше начать с синего цвета, потом черный ну и в оконцовке красный. В последствие, я так и красил.

Это была моя ошибка, Поскольку первым я прошелся белым грунтом на нем синий и красный были бы яркими цветами (синий в принципе получился как надо) но вот красный, чтобы закрыть черный, мне пришлось надуть толстым слоем, и он (красный) получился малость темноват.

Отдельная глава - маски

Как их сделать я не знал и решил вырезать по контуру масок которые производители прикладывают к набору, но это был не правильно. Синий я отсек чисто по контуру маски, я аккуратно вырезал на скотче от Тамии маску и прикладывал на место, строго сверяясь с приложенной схемой окраски. Потом я сменил технологию. Я, примерно по середине белых полей, проклеивал узкую полоску скотча и потом отсекал уже окрашенные места, оставляя на поверхности следующие, не окрашенные. После каждого цвета я проходился лаком, от той-же Тамии, это на мой взгляд несколько укрепляет краску, и на модели остается меньше пятен от пальцев.

Ну и предпоследним этапом были декали. Качество декалей на высоком уровне, тонкие, не скручиваются и не топорщатся. Правда для большего облегания я обрабатывал Micro Sol-ом. Потом лак, после просушки.

Последний этап - задул Футурой, что бы блестело, хотя использовал глянцевый лак от Тамии. На это обратил внимание опять же Омега (Олег)

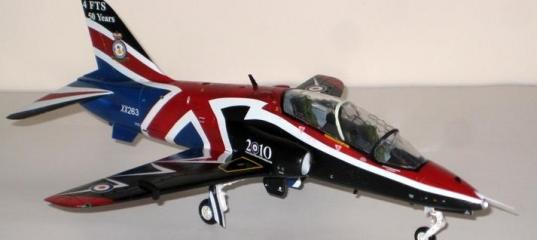

Вот в принципе и все. Результат вы видите на фотографиях




Ну вроде все. Сильно не ругать, модельная статья первая :-)
