Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба

Модель этого биплана довелось недавно собрать из набора смоляных деталей, представленных производителем "Replica21", по всей видимости, из Франции.
Этот аппарат построен был фирмой "Пьер Левассор", ранее поставлявшей торпедоносцы для палубной группировки французских ВМС (авианосец "Беарн").


Самолет

Работы по PL-107 начаты в 1934 г. с намерением замены устаревающих PL-7 и PL-10. Заказаны были три прототипа, первый из которых взлетел 10 ноября 1936 г. Машина была дюралевой конструкции с обшивкой частично дюралем и полотном. Самолёт оснащён двигателем Gnome-Rhone 9 Kfr (740 л.с.). Вооружение его состояло из торпеды кал. 400 мм (или двух бомб 150 кг под крылом), двух синхронных пулемётов Darne 7,5 мм под кабиной и одного турельного Darne 7,5 мм. Самолёт имел складывающееся назад крыло и тормозной гак внизу хвостовой части, как и положено палубной машине.

Первый прототип был повреждён и впоследствии послужил источником запчастей для двух других. Последний прототип был доработан, получил другой двигатель Hispano-Suiza 9 Vbrs (720 л.с.), синхронные пулемёты перенесли в верхнюю часть капота, маслорадиатор из под капота переехал на передние кромки центроплана нижнего крыла, вместо хвостового костыля появилось колесо. Этот прототип был назван PL-108 и взлетел впервые в сентябре 1939 г.

Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба
В результате большого бардака с перевооружением армии, ВВС и ВМС Франции накануне II мировой войны в связи с задержкой производства PL-107, занервничавшие адмиралы нашли ему замену за океаном - американский Chance-Vought-156F, более известный нам, как "Виндикейтор".

Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба
Начавшаяся война и оккупация Франции поставили крест на карьере PL-107 и PL-108.

Модель

Описание набора этой модели я впервые встретил ещё в 2017 г. на "каропке"

Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба

Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба
Но за эти годы ни одной собранной модели в сети так и не обнаружил.
Что можно сказать о самой модели?
Сложилось впечатление, что её автор сильно-сильно торопился куда-то и в результате модель недосчиталась многих важных деталей. Модель торпедоносца вышла без торпеды (?), без турельного пулемёта, без заборника маслорадиатора для PL-107 (представьте моделиста, не установившего маслорадиатор на модель Ла-5, как деталь малозначащую), для PL-108, предусмотренного этим-же набором, нет и намёка на альтернативные детали с изображением маслорадиаторов в центроплане (хотя альтернативный капот и хв. колесо есть).
Многое можно объяснить крайней скудностью информации по машине. Фоток всего несколько и все мерзкого качества, имеющиеся чертежи страдают грубыми ошибками

Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба
Пришлось дополнить модель не только упомянутыми деталями, но и рядом других недостающих деталей.
Торпеда была переработана, будучи взятой от модели "Вайверн". А вот с пулемётом полная непонятка: на красивых картинках нарисован пулемёт, но он совершенно не похож на Darne, а фото с установкой турельного Darne на французской машине я нигде не обнаружил. К тому-же ни на одном фото PL-107 - PL-108 этих пулемётов не видно. Поэтому затею с пулемётом я решил оставить и изобразить PL-107 "ближе к реальности".
Ну, а во всём другом модель довольно неплохая и в сборке не доставляет ощутимых проблем.

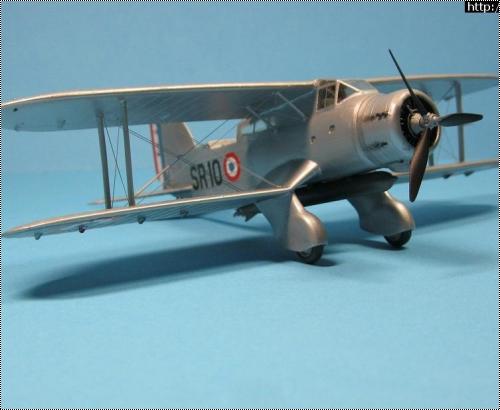

В результате всех трудов получилось следующее:

Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба

Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба

Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба

Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арбаReplica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба Replica21 1/72 Pierre Levasseur PL-107 - Шайтан-арба
А почему "шайтан - арба? Просто это первое, что пришло в голову при взгляде на сей аппарат.

С уважением, Константин.

P.S. Моя благодарность Константину (potter) за помощь.



» Информация о статье
Usatiymen в 28.11.2022 - 13:05
Тема: Replica21 1/72 Pierre Levasseur PL-1...(#15961) - обсуждение

Понравилась работа!
Нечаев в 28.11.2022 - 15:48
Удивительные вещи пишет автор! Получается, что пикирующий бомбардировщик "нашли на замену" торпедоносцу? Очень интересно! На самом деле все было иначе, но это длинная история.
Монтёр в 28.11.2022 - 16:13

Удивительные вещи пишет автор! Получается, что пикирующий бомбардировщик "нашли на замену" торпедоносцу? Очень интересно! На самом деле все было иначе, но это длинная история.
_________________
Конечно, в "торпедном деле" Виндикейтор Левассору не замена, но видимо, адмиралы хотели на палубу хоть что-то, чем можно атаковать вражеский флот.
А фраза насчёт "замены" - это придумка автора статьи в "Уголке неба". Думаю, он имел в виду то же, что и я.
Shurik в 29.11.2022 - 18:15
Здорово и чисто сделан! Качество закрепления расчалок впечатляет. Не уверен что здесь нужен постшейдинг, но мне его не хватает)
Нечаев в 29.11.2022 - 19:14
Монтёр
На самом деле, "виндикатор" никому не стал заменой, так как палубным пикировщиком должен был стать "Луар-Ньюпор", разработка которого сильно затягивалась. Он должен быт быть тем, кем и был - бомбардировщиком-разведчиком, "скаутом" то есть. Ну да - тормозные решетки ему присуропили на всякий случАй. Вопрос о палубном торпедоносце просто завис, поскольку в 1939 году "панар-левассеру" не было никакой альтернативы от слова вообще. Нигде, включая "заграницу". РАзве что к японцам на поклон )))
Я про модель-то не сказал: класс!
