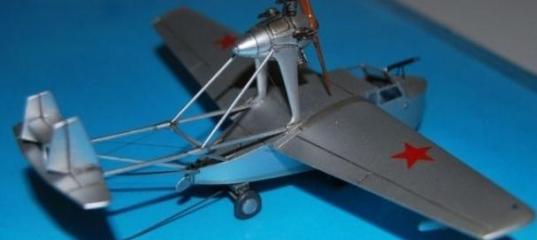

Amodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войну

 В первую очередь хочу сказать большое спасибо всем людям, которые работают в фирме Amodel. Кто, как не они, радуют нас моделями самолётов, незаслуженно обделённых вниманием других фирм, а самое главное - редкими моделями именно Советской авиации. Можно спорить о качестве выпускаемых моделей, но для людей понимающих это отходит на второй план - самое главное, что модель выпускается! И при желании можно из неё сделать прекрасную копию, на то мы и моделисты! Ну, хватит лирики, поговорим о СПЛ.

СПЛ - Самолёт Подводной Лодки - очень интересная и незаурядная машина, имеющая свой неповторимый облик. Я долго ходил и смотрел на этот самолёт и было желание его собрать, но всегда останавливало то, что это может превратиться в очередной долгострой. Но волею судьбы надо было собирать самолёт и я решил участвовать в конкурсе  Морские птицы , прекрасно понимая, что больших высот с такой моделью не достигнуть, но важен был сам процесс участия и освещения сборки модели, чего я ранее никогда не делал!

Итак, открыв коробку я прекрасно представлял объём переделок, но решил пойти ещё дальше и наполнить модель мелочевкой, которая, как оказалось впоследствии, её так оживила, но это было уже потом, а сейчас началась работа с моделью...
При сборке самой лодки было переделан сам редан - оставлена только носовая часть, кормовая была сделана из сыростирола и клеилось всё на циакрин, так как все тонкие элементы обычный клей мог сильно повести. Затем был сделан интерьер: кресла, приборная доска, штурвал, педали и топливный бак, затем были выведены боковые поверхности лодки, а то при виде спереди она получалась кособокой, пришлось поработать и над носовой частью днища - были неприятные огрехи от производителя, но это мелочи.

Amodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войну
Затем настала очередь крыла... Тут тоже было не всё хорошо... крыло было полностью вышкурено, в особенности снизу, затем были восстановлены провисы полотна, петли навески закрылков и расшивка, после чего крыло подогнано к самой лодке-фюзеляжу. Крыло получило новые ленты, закрывающие стык центроплана и консоли. Много времени пришлось потратить на приведение в порядок поплавков. Я заменил на них все стойки, родные были толстоваты.

Amodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войну

Мотогондола после небольшого облагораживания получила расшивку и смоляной двигатель от "НеОмега" у которого были заменены толкатели и доработан воздухозаборник на самой мотогондоле, стоки мотогондолы подшкурены и отполированы.

Amodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войну

Хвостовое оперение было собрано без особых проблем, но кили нарастил по передней кромке.

Amodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войну
Затем началась сборка самолёта в единое целое. В горизонтальных элементах фермы были установлены усилители из проволоки, а в крыле на месте их крепления я выполнил отверстия. Все остальные детали фермы были сделаны самостоятельно из тянутых литников.

Amodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войну

С кабиной было совсем весело. В один прекрасный момент я опрокинул бутылку ацетона и он почти растворил родное остекление, но я не упал духом и сделал его из листового прозрачного пластика - пришлось потрудиться! После окончательной сборки модель получила много мелочёвки: швартовочное кольцо на носу, швартовочные були по бокам кабины, самодельную трубку Пито, спицованные колёса, буксирную тележку, тяги на киль поворота, паутину расчалок и самое главное - реалистичные патрубки, их я сделал, свернув из обычной фольги, и приклеил на циакрин. Не обошлось без АНО от Elf.

Amodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войну
Вся модель была окрашена полуматовым аллюминием от Акана, затем затонирована TAMIYA Smoky, затем покрыта полуматовым НЦ лаком.

Amodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войну

Декали подобрал из большого количества имеющихся в запасе, низ лодки затонирвал с помощью тамиевской пудренницы, остекление по завершении покрыл Футурой. Работа над моделью была не такой уж и сложной, но очень интересной. Главное, что результат меня вполне порадовал и ещё одной экзотикой на полке стало больше. Для особо ленивых модель не рекомендую, она больше подойдёт для настоящих фанатов самолётов 30-х годов и Советской авиации.
Amodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войнуAmodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на войну

» Информация о статье
rum-ata в 28.10.2010 - 06:14
Поздравляю с завершением строительства! Модель получилась хорошая!
Oeff@g в 28.10.2010 - 11:47
Поздравляю с завершением работы!
Модель получилась красивой. Объём доработок впечатляет. Одно пожелание: для оценки точности модели, для слабо разбирающихся в матчасти этой лодки :oops: , неплохо было бы выложить фото прототипа, а то сравнить не с чем.
есть немного фоток:
shkiper в 31.10.2010 - 09:12
Позволю себе выложить сюда пару фоток этой лодки, авось кому пригодится.


Ещё раз поздравляю с завершением постройки!
Oeff@g в 02.11.2010 - 16:39
а может ещё у кого какие фотки есть
Othal в 01.12.2010 - 14:11
Прекрасная работа! Скажите, пожалуйста краски каких фирм и какие цвета использовались? Опишите, пожалуйста технологию изготовления спицованых колёс.
Oeff@g в 01.12.2010 - 18:11
спицы- травлёнка, краски Акан полуматовый алюминий, редан оттонирован Тамиевскими пегментами, по окончании полуматовый лак НЦ
Othal в 01.12.2010 - 18:22
Большое спасибо!
Bogdan.p в 31.01.2011 - 11:40
Тема: Amodel 1/72 Самолёт Подводной Лодки(СПЛ) - Не попавший на во
Шикарная работа!
Очень понравилось!
Желаю новых творческих успехов
nevo в 02.02.2011 - 15:39
Смотрю - уже и статейка появилась. Мои поздравления! Отличная модель получилась! Следил за постройкой с интересом. +1
vnl в 14.02.2011 - 17:10
+1
у самого долгостроится такой же, только ваку и другой :)
есть на что равняться
