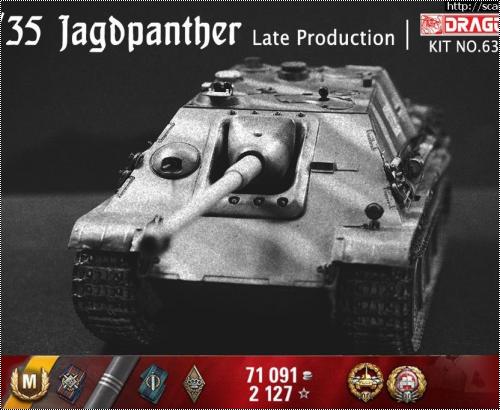

Dragon 1/35 Jagdpanther late production – Имба VII уровня

Здравствуйте, уважаемые товарищи! Думаю, у каждого хотя бы раз в жизни бывает ситуация, когда, например, идёшь по магазину и думаешь: "А дайка я всё-таки куплю этот дорогущий Hennessy XO и сам попробую с чего они там все так писаются кипяточком!" Вот и я, читая разные публикации на модельные темы, постоянно сталкиваясь с упоминаниями о "Драгоне", великом и ужасном, захотел попробовать что же это за зверь и с чем его едят. Цена оказалась для меня несколько кусачей и я воспользовался, уже опробованной, инвестиционной схемой. Мой друг и коллега по работе, большой почитатель Ягдпантер и любитель «погонять в танки», согласился поучаствовать в покупке данной машины, ну а я, в свою очередь, обещался подарить ему модель после сборки и участия в конкурсе.

СБОРКА

Итак, Jagdpanther late production 1/35. Обзоров на неё достаточно, поэтому ограничусь лишь некоторыми аспектами. Ходовую производитель предлагает собрать в рабочем виде. То есть все торсионы выполнены как в реальной машине и работают как им и положено.

Dragon 1/35 Jagdpanther late production – Имба VII уровня

Правда, забегая вперед, скажу, что я совершил ошибку - когда в процессе имитации грязи закреплял пигменты «фиксером». Эта очень текучая жидкость попала в отверстия и намертво приклеила почти все шарниры катков. Так что выхода на будущее я вижу два, или сразу выставлять катки в том положении как они будут стоять (в случае виньетки или диорамы) или промазывать их какой-то смазкой, чтобы лаки/краски не могли туда попасть. В остальном сборкой пластика я остался очень доволен. Детали отлиты настолько точно, что ни в одном месте не пришлось ничего точить или шпаклевать. Я боялся, что сварные швы, выполненные прямо на стыках бронеплит, будут повреждены при склеивании, но нет. Детали подогнаны так хорошо, что достаточно пройти жидким клеем с их внутренней стороны. Ленивец тоже выполнен рабочим, то есть у него имеется небольшой ход вперёд-назад для натяжения гусениц. Поскольку я использовал наборные металлические траки MasterClub Pz.Kpfv.V PANTHER Ausf G, Ausf A такая функция ленивца очень упрощает их соединение на модели и позиционирование в нужном положении.

Dragon 1/35 Jagdpanther late production – Имба VII уровня

В наборе предложены гусеницы из резиноподобного материала. Чего-то они мне не очень. Мало того что на них маленький брачок, да и вообще, рабочие траки мне как-то больше по душе.

Dragon 1/35 Jagdpanther late production – Имба VII уровня

Подвижной сделана и пушка. С родным стволом можно выставить любой градус склонения орудия, в том числе и отрицательный. Казённая часть как противовес и несколько тугой ход позволяют установить его в любом положении, но я использовал точеный ствол от ABER, который оказался слишком для этого тяжёл и самоходка клевала носом. Можно было конечно намудрить какой-нибудь балансир, но я вообще не любитель подвижных деталей, поэтому сделал просто ограничитель хода.

Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня

Очень важный момент, детали N6 и N7 в инструкции нарисованы установленными задом наперёд. Не ошибитесь. Кстати, раз уж зашла речь об инструкции мне она вообще не очень понравилась. Во-первых - последовательность. Все время приходится вертеть туда-сюда большую бумажку и искать то с одной, то с другой стороны нужные детали. Во-вторых, некоторые детали даны в вариантах. Крыша рубки, отбойники катков, направляющие ролики, ящики для инструментов. А вот почему и в каких сочетаниях их ставить ни слова. "Вариант" и всё! Проделав такую серьёзную работу над матчастью странно было не указать что, собственно, изображено в наборе. Хотя если честно все детали ходовой спрятаны за катками и гусеницами и после окончательной сборки их практически невозможно рассмотреть. После сборки в коробке осталось несколько десятков деталей. Понятно, что набор унифицирован с танком Пантера и, судя по имеющемуся полу боевого отделения, в нём был интерьер. Здесь предлагается очень детализированный пулемет, казённая часть пушки, перископы, задрайки и ручки на люках... и всё. Делая открытый вариант машины лучше в него глубоко не заглядывать. Может статься, в будущем китайцы выпустят какой-то Limited edition или King series, но пока интерьер делайте сами или ничего не открывайте. Я раскопоченные модели в принципе не люблю, да и фигурки делать не мастер, поэтому просто оставил закрытый вариант.

Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня

ФОТОТРАВЛЕНИЕ

Травлёнку купил по нескольким соображениям. Во-первых хотел попробовать помять крылья и задние ящики, во-вторых опыт изготовления деревянных деталей инструментов мне очень понравился и нужны были крепления и кронштейны. На самом деле вполне можно было бы обойтись и без него. Шанцевый инструмент сделан весьма неплохо. По крайней мере насколько это возможно в пластике. Я приобрёл набор GRIFFON MODEL WWII German Jagdpanther Early/Late Production с впечатляющим количеством деталей на шести пластинах. В наборе предлагается два варианта - боковой и задней обвески. Некоторые детали я не использовал. Например подвижная крышка перископа ничем не отличается от пластиковой, кроме того что она реально подвижная, (хотя боюсь после краски, лака и эффектов вряд ли она сможет функционировать). Особенно понравилась толстая пластина в травлении с полезными шаблонами для выгибания проволочных деталей и даже шпателем для специфического ягдпантеровского цеммирита.

Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня

Пожалуй единственное о чем ещё не упомянул из дополнительно купленного - это декаль с этикетками на огнетушители TETRA.

Dragon 1/35 Jagdpanther late production – Имба VII уровня

ПОКРАСКА

Грунтовал модель из баллона TAMIYA SURFASE PRIMER (L).

Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня

Базовый цвет TAMIYA XF-60, его высветлял XF-55.

Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня

Зеленые пятна XF-58 высветление XF-55, а коричневые XF-64 и высветление XF-57.

Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня

После нанесения камуфляжа залил модель "футурой" и нанес декали.

Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня

Фильтр Pacific88 002F «желтый тёмный для песочных тонов». Ещё у меня был старый MIG-овский фильтр P400 grey for dark yyellow, который от времени видимо испортился и кроме самого оттенка стал давать такие небольшие скопления как бы песка - использовал его на катках, там этот неожиданный эффект пришёлся как нельзя кстати. Потертые части катков и венцы зубчатого катка красил полируемым металликом Mr.metal color 213 stainless. Эффект сначала показался незначительным, но если подвигать светом, то видно ещё как.

Dragon 1/35 Jagdpanther late production – Имба VII уровня

Потом масляные точки, пигменты, эффекты. Основной пигмент для ходовой и грязи снизу GP06 «коричневая русская земля» и GP09 «темный европейский грунт» от WILDER. Ну, плюс его же ржавчины и другие пигменты. Траки травил жидкостью той же фирмы.

Dragon 1/35 Jagdpanther late production – Имба VII уровня

Эффект в целом понравился правда пришлось повозиться. Во внутренние части трака он сам по себе никак попадать не хочет, мешает пузырёк воздуха. Приходилось маленькой кисточкой проходить тщательно каждую впадинку. Но всё не зря. Потом прошёл их пигментом GP16 «тёмно-коричневый для траков» и далее уже «грязями». Дорожки катков и торцы грунтозацепов полировал машинкой с металлической щёткой. Тут «убил сразу трёх зайцев», во-первых делать это наждачной бумагой проблемно – она мгновенно забивается пигментом. Во-вторых на гребнях ей вообще не подобраться из-за шевронов на этом типе гусениц. Ну, и наконец, в-третьих, щётка действительно полирует металл, притом очень быстро. Наждачной бумагой так делать было бы весьма трудоёмко.

Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня

Тросы в комплекте даны стальные. Отжигать их бесполезно - мягче они от этого не становятся. Зато после того как они раскалятся до красна они чернеют и становятся того цвета что и надо. Заранее подогнув трос в нужных местах, я без особых трудностей закрепил его на борту. А вот маленький тросик я взял из набора EUREKA XXL для PzKpfw II. По размеру подошёл идеально, да и коуши там получше.

Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня

Из мелких доработок рассверлил патрубки дополнительного охлаждения выхлопного коллектора. Провод к фаре пришлось делать из проволоки из-за травления. Изготовил рукоятку кувалды, топорище, черенок для лопаты и подпятник домкрата из дерева. Вот пожалуй и всё.

ПОСЛЕСЛОВИЕ

Прекрасная, абсолютно самодостаточная модель, не требующая в обязательном порядке дополнительных наборов. Собирается легко и приятно. Своих денег безусловно стоит. Я получил большое удовольствие в процессе сборки. Большое спасибо всем кто помогал в постройке и тем кто дочитал статью до конца. Поздравляю своего коллегу по работе Юрия с Днём рождения. Прими дружище от меня этот скромный, но очень полезный подарок )))

Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня
Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня
Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня Dragon 1/35 Jagdpanther late production – Имба VII уровня
Dragon 1/35 Jagdpanther late production – Имба VII уровня



» Информация о статье
Анатолич в 11.09.2018 - 20:04
Уже после отправки статьи на форум коллеги подсказали ещё одну ошибку в инструкции:

#

Деталь N35 здесь указана в перевернутом положении, так что мы с коллегой ni82 оба их так и поставили. На будущее имейте в виду, кто будет собирать. Насчет пятен на катках это не грязь, это смазка, которую после шприцевания подшипников от туда выдавливает и образуются весьма разнообразные подтёки.

#

вот такие например. Прошу прощения кадр из видео, поэтому качество не ахти. А вот почти то же самое на "буханке" у нас на работе:

#

А через месяц оно всё было в этом масле и блестело как сковорода тефлоновая, жаль не сфотографировал. Вот что-то такое и пытался изобразить.
Spheros в 11.09.2018 - 20:24
Тема: Dragon 1/35 Jagdpanther late production – Имба VII уровня
Анатолич , А вот на буханке, как раз, пятна очень естественны. Просто эталонные пятна. Было бы так на модели- я бы вам аплодировал. Везеринг вещь тяжелая, я вот после длительного танкостроения ,например с трудом перехожу
на везеринг в авиации. Совсем другая школа.
Анатолич в 11.09.2018 - 20:51
Ну на буханке понятно что естественные - она настоящая)), а вот на модели так быть не может по определению! Вы же сами недавно делали Пантеру. У неё катки вогнуты, как глубокая тарелка. Крышка подшипника находится глубоко внутри - поэтому капать на края диска там ничего не может. Она вытекает (смазка) и пропитывает пыль и грязь. В зависимости от толщины грязи начинает расползаться в стороны. Брызги на УАЗике получились потому что скопившуюся лужицу на выступающей ступице при скорости 60-90 км/ч разбрасывает центробежной силой. Яга, не думаю что с такой же скоростью могла дёрнуть, да и с какой стати (!?), но даже если на 20 км/ч это было бы возможно, то скорее всего масло просто поползло бы в стороны лучами. Я ещё раз повторюсь, фотографию колеса делал себе чтобы посмотреть цвет грязи и масла, и уже в течении месяца его захлюпало этим ГСМ полностью и как только пятна (здоровые такие пятна) в процессе не выглядели. В итоге колесо было почти всё чёрное и от "эталонных" пятнышек ни осталось и следа. А потом прокладку поменяли машину помыли и теперь колёса просто пыльные, равномерно. Так что вариантов тут может быть бесконечное количество. Вот то что они блестят излишне, так это да, надо проходить матовым лаком, что я и сделаю в ближайшее время. А форму пятен я как раз с натуры и брал.
Ltl в 11.09.2018 - 21:26
Тема: Dragon 1/35 Jagdpanther late production – Имба VII уровня
А ещё там, если не изменяет склероз, у глыби должны быть хитрые поддерживающие сразу за ведущими - своего рода изюминка пантерная...
Анатолич в 11.09.2018 - 22:02
# если Вы про эти, то да они есть где-то "у глыби"... очень.
Kais в 12.09.2018 - 01:37
Приветствую!
С интересом прочитал статью. Понравилось изложение, понравились фото. Однозначно +1 за неё!
Хорошее решение по "ограничителю хода ствола", думаю будет полезно Коллегам.
Модель оставила двоякое впечатление, не смотря на вроде имеющий место быть объём доработок.
Вы сами сказали что машина "поздних серий", а значит я буду считать, что это самый конец 1944 года, и это точно завод MNH.
Правильнее сказать, что это не "late production", а "G1 late production" (хотя не совсем соответствует она такому названию, но если говорить просто "поздняя ягдпантера" - то будет вопрос, а позднее ли она например мартовской G2? :))

Тогда ИМХО всё-же корректней сделать просто один смотровой прибор, без всяких заваренных отверстий, этого быть не должно.
Также, правильней было бы перенести колпак вентиляции с правого бора вперёд.
И... ящики пора бы вешать по образцу "Пантеры", а не крюками цеплять за кормовую плиту.

Далее снизу вверх:

с траками - отличная работа, слов нет!
На фото Вы дали низ корпуса: видно, что у ограничителей хода балансира нет углублений с корончатой гайкой, которая крепит болт с шайбами Бельвилля.
Пальцеотбойник не обварен.
На ленивце не разглядел отверстие для смазки.
Корма - да, верно, штыри должны быть параллельны днищу корпуса, они для надевания мех.стартера. Здесь не правильно стоят.
Не увидел проводки к кормовому фонарю, пусть он и разбит - она хомутом крепилась...
Из травления нормально не дать суппорт кривого стартера, надо поддерживающую трубку объёмней делать. Да и форма в травлении не верна.
"Палец" буксировочного устройства - шплинтовался с противоположной стороны, шплинта на цепи нет.
Опять смотрю мы имитируем ржавчину и нагар на патрубках охлаждения рядом с левой по ходу машины выхлопной трубой - не надо её ржавить и чернить, это не выхлоп.
Шва сварного кормовой плиты с днищем не вижу.
Крыша моторного отсека - хорошо! Крепление троса - зачёт, верю. Но опять же, не приварены.
Ящики, замки - отлично! Самые лучше - да, в этом наборе. Сетки... ну... не знаю, а это точно Гриффон? У них они так-то плотные слишком... больше похожи на вояджер... У Вас-смотрятся в итоге отлично.
Крюки подъёмные - травление тут только во вред. Если честно, то на настоящих даже стык пловинок видно :) Не призываю пластиковые не зачищать, но так-то толстые. С
Их приварка травлёная - не очень. Демпферы - на 5 баллов, не считая что резину лучше матировать.
Ящик... ну я ХЗ, так значи так.
Антенна.. основание - в чёрную резину, штырь - голый металл (серый металлик или т.п.)
Крыша - сказал уже выше.
Также, в очередной раз убедился: травление - ЗЛО! У Вас слишком плоские рамки для инструмента и траков. Они почти не просматриваются, хотя на реальных машинах аж тень отбрасывают - такие толстые. С рамками впереди просто беда: если бы я не знал, как крепится шанец на "Ягдпантере" - был бы уверен что прям к корпусу, рамки просто потерялись за слоем краски будто их и нет, и не краска толская - рамки недоразмерены по толщине раза в 2 - 2,5.
Ключ для натяжения гусениц (это трубка на правом борту, на рамке следующей за траками) - зачем-то в базе, и крепление его не дано на 50%: есть только П-образный держатель, но нет трубки в отвертстии внутреннем с тонким отверстием в ней, и цепочки с пальцем, не дающем ключу упасть.
Трос от Pz.2 - это круто, но трос-натяжитель был порядка 15 м. длиной. Тут точно не 42,8 см даже близко :) И коуши были меньше. Коуши Дрэгон ИМХО даёт лучше чем в смоле.
Окраска... да зачётная на мой взгляд. Камуфляжные линии добротно нанесены.
Но глянец конечно очень убивает смотрибельность.

Вот. Модель проработанная, с душой и не на "отцепись" сделана - но, конечно детали подкачали. С другой стороны - матчасть каждой машины и не заучишь. Ну на то мы и пишем статьи и комментируем модели.

Как бы то ни было - любо!
КИР в 12.09.2018 - 04:01
Тема: Dragon 1/35 Jagdpanther late production – Имба VII уровня
Я, не любитель масштаба огромных самолётов, но многие вещи полезны и в 72-м масштабе.
Спасибо за познавательную статью.
Анатолич в 12.09.2018 - 12:52
Kais
Вот это да. Впечатляет. Ну теперь работу над ошибками не просто "придётся" делать, теперь её даже хочется делать. К сожалению, многое переделать уже не вижу возможности - на готовой модели, но кое что всё-таки, думаю, смогу. Прям хоть бери и статью переписывай с Вашими правками. Спасибо большое за потраченное время. У меня тут по некоторым пунктам уточняющие вопросы возникли, задам чуть позже. Надеюсь не затруднит помочь, в плане танков я полный профан, только начинаю, так сказать.
Анатолич в 15.09.2018 - 21:44
Ну вот дожил до выходных, можно и поправить недоделки. Для начала покрыл изделие отборным японским матом:
# # # # #
# # # # #

Вы сами сказали что машина "поздних серий", а значит я буду считать, что это самый конец 1944 года, и это точно завод MNH.
Правильнее сказать, что это не "late production", а "G1 late production" (хотя не совсем соответствует она такому названию, но если говорить просто "поздняя ягдпантера" - то будет вопрос, а позднее ли она например мартовской G2? :))

Да, так и есть ориентировался приблизительно на октябрь 1944 производство MNH.


Тогда ИМХО всё-же корректней сделать просто один смотровой прибор, без всяких заваренных отверстий, этого быть не должно.
Также, правильней было бы перенести колпак вентиляции с правого бора вперёд.
И... ящики пора бы вешать по образцу "Пантеры", а не крюками цеплять за кормовую плиту.

Я исходил вот из этого:

#

Решил, что такой вариант допустим, поэтому оставил - показалось, что так интереснее смотрится. Насчёт вентилятора задавал вопрос на Панцер35 мне ответили, что:

"...Подобное расположение вентиляции не является признаком завода сборщика Jagdpanther, поскольку корпуса собирал только один завод Brandenburger Eisenwerke. Как я писал скорее всего это был эксперимент, тем не менее завод MNH получил 80 корпусов с завода MIAG среди которых 10 были с подобным расположением вентиляции. Основная масса этих корпусов осталась по всей видимости на MIAG, поскольку встречаются и MIAG-овские машины с таким расположением дополнительного вентиляционного отверстия."

Поскольку сам в матчасти Пантер полный дилетант, сомневаться и спорить не стал. А насчёт ящиков, ну тут тоже показалось, что так интереснее в плане модели, потому что альтернативное крепление в готовой модели просто не видно. :oops:

видно, что у ограничителей хода балансира нет углублений с корончатой гайкой, которая крепит болт с шайбами Бельвилля.

Ой, несколько раз перечитал фразу, но так и не понял о чём речь. Если не сложно нарисуйте пожалуйста стрелочкой о чём вообще разговор идёт.

Пальцеотбойник не обварен.

Здесь честно скажу поленился, прикинул, что из-за гусениц и катков его практически не будет видно и поэтому не стал заморачиваться. Там вообще много интересного за этмими самыми катками, но кроме как на фотографиях процесса постройки нигде больше это не посмотреть.

На ленивце не разглядел отверстие для смазки.

Вот и я не разглядел, сколько не старался :lol: оно там вообще где должно быть?

Не увидел проводки к кормовому фонарю, пусть он и разбит - она хомутом крепилась...

Если я правильно понял, он снизу из под надгусеничной полки выходит, ныряет в ящик снизу же и уже из ящика выходит непосредственно к фонарю. Вы имеете в виду тот огрызок который должен торчать из ящика у остатков фонаря? Или провод снизу который уходит в корпус? Если последнее, то я так и не нашёл фотографий , куда именно он уходит. Если знаете поделитесь, буду премного благодарен.

Добавлено спустя 23 минуты 56 секунд:

Трос от Pz.2 - это круто, но трос-натяжитель был порядка 15 м. длиной. Тут точно не 42,8 см даже близко :) И коуши были меньше. Коуши Дрэгон ИМХО даёт лучше чем в смоле.

Трос заменил вот почему:

#

Вот трос который дан в наборе. Как видите он гораздо толще, чем то что изображено на коуше. Плюс это сталь - упругая как пружина, к тому же ни о каких 42 см тут и речи естественно не идёт, хотя признаться я о их реальной длине и не догадывался. Коуши мне не понравились потому, что держатель от литника как раз в трос входит, в смоле всё чисто, в этом плане и в смоле отверстие для троса, а в пластике вырез с задней стороны, то есть приклей и не вздумай его вертеть потом. Трос от PZ.2 просто под рукой оказался, потому им и воспользовался. Будем считать, что экипаж просрал родной трос и нашел этот :roll: "Фига в кармане" конечно, но ничего другого в запасе не было. Да и боюсь 42 см там при всём желании на держатель не намотать, это же какая бухта должна быть?!
Kais в 16.09.2018 - 18:24
По отверстию для смазки:
#

По ограничителю хода балансира:
#

По тросу-натяжителю: ну не прям 42... но близко к этому.
Намотать можно.
#

Так выглядит на реальной машине:
#
