VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет

Приветствую, уважаемые коллеги.
Хочу представить Вашему вниманию очередную модель. На этот раз в моем любимом, 72-м масштабе.
Прототип - самолет Ш-13 конструкции Б.Н.Шереметева был предоставлен для испытаний весной 1939г. в спортивный отдел Центрального аэроклуба СССР.

 Летчиком- испытателем назначили известного планериста П.Г.Головина. Самолет предназначался для проведения тренировок, для побития рекорда дальности в категории легких самолетов. Испытывали самолет в двумя моторами «Salmson» AD-9 мощностью 40 л.с. и Bristol «Cherub» -36 л.с. По результатам испытаний были получены неплохие результаты. О дальнейшей судьбе самолета, к сожалению, ничего не известно.
VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет
Модель, созданная Сергеем Воробьевым, позволяет построить аппарат с мотором Bristol «Cherub». Выполнена из полиуретановой смолы светло-серого цвета (довольно плотной), фонарь вытянут вакуумным способом из прозрачного пластика. Декаль отсутствует.
VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет
Поскольку фотоматериалов по прототипу практически не, два фото, что в начале статьи единственные, что мне удалось найти, решил опираться на то, что в какой-то статье вычитал, что при постройке прототипа очень многое использовалось от Ут-1.
Начал с интерьера. Для его установки пришлось в цельнолитом фюзеляже фрезой прорезать сквозное отверстие:
VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет
Сам интерьер из листового пластика и подручных материалов:
VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет
VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет
На основании вот этой схемы:
VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет
и описании конструкции, нарисовал и сымитировал полотняную обшивку и баки (вставлялись они скорее всего снизу, как на УТ-1)
VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет
По совету коллег, по размаху крыла "вживил" стальные усиления.
VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет
Обтекатели мотора на модели "пустые". Цилиндры взял от М-11, от минского По-2.
VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет
Отверстия в капоте двигателя высверлил ориентируясь на фото двигателя на других самолетах.
VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет
Узел вращения винта наборный из трубок разного диаметра.
VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет
Переплет фонаря из алюминиевой ленты- самоклейки.
VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет
Узлы подвески закрылков, подкосы шасси и стабилизатора из скрепок для степлера, они уже практически "спрофилированы", одну сторону только надфилем обточить.
Впервые попробовал грунтовать модель грунтом Motip, стравленным из баллона, очень понравилось. Ложится ровно, отлично держится на смоле. Краска, серебрянка, тоже Motip. Серая- акриловая от ARM.PNT.

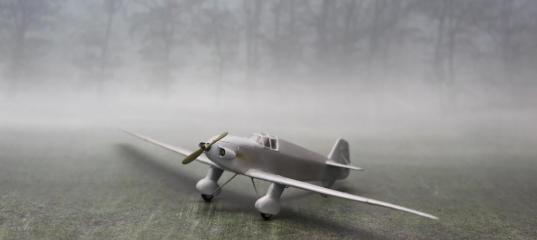

Вот, что получилось в результате. Приятного просмотра.
VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет
VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет
VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет
VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет
В заключении, хочу сказать, что работа над моделью понравилась. Больших затруднения не возникало.

» Информация о статье
TAE в 04.08.2022 - 09:52
Тема: VSV Product 1/72 Шереметев Ш-13 - Ле...(#15791) - обсуждение

Приветствую, уважаемые коллеги. Как всегда, после отправки материалов в публикацию, коллеги отметили, что я забыл приклеить трубки Пито и Вентури. Исправляюсь. Трубка Вентури от Croco.
# #
ГРач в 04.08.2022 - 16:20
Тема: VSV Product 1/72 Шереметев Ш-13 - Легкий рекордный самолет
Ничего себе!
Спасибо! Еще одна постройка Ш-13!
Свой я немного улучшил. По фюзеляжу и килю. Ну и фонарь литой.
Ну и понятно- инструкция другая.
Ну и добавил рычаги на крыло.
То есть, налитые есть . И будут еще.
Ну и дорабатываться- тоже будут. По мере вдохновения, разумеется.
Так что - собираем аэропланы Шереметьева (и планера его тоже собирам- решим как-нибудь и эту задачу)
)
