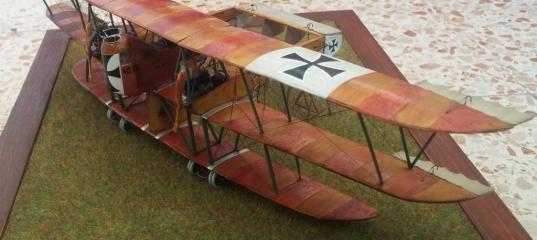

Самодел 1/72 Lloyd 40.08 Luftkreuzer

Доброго дня! Давным- давно на заре двадцатого века люди начали активно осваивать новый вид развлечения-назывался он воздухоплавание. Подсобрав кое-какой маломальский опыт в воздухоплавании, люди как это часто бывает стали спорить, ругаться и доказывать друг-другу у кого воздухоплавание получается лучше, красивее, выше, сильнее.. Параллельно с этим спором (мирным) начался другой спор (не мирный) с помпезным название "Великая война".Большинство влиятельных стран Европы разбежались на два противоборствующих лагеря и стали конфликтовать.Не забыли и про старый спор о воздухоплавание, притянули его в общую кучу-конфликт, подняв спор на другой уровень. Среди кораблей для воздухоплавания того времени мое внимание долго и упорно привлекал Lloyd 40.08 Luftkreuzer математика и механика австрийского происхождения-Ри́харда Э́длера фон Ми́зес.



Самодел 1/72 Lloyd 40.08 Luftkreuzer
Вот еще некоторые его не осуществленные проекты:
Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer

Постройка модели
Стройку начал с собирания информации о прототипе. Как оказалось информации в свободном доступе раз-два и обчелся.
Спасибо Генадию Нечаеву за немного света в темном царстве.
Крылья
Модель решил строить из шпона 0.3мм. Как строить крылья у меня не было ни малейшего опыта, полистав интернет пришел к какому-то приблизительному пониманию решения+ опыт постройки планеров из дерева в 5-том классе в кружке "Юный техник".
Выглядело это так:
Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer
Самодел 1/72 Lloyd 40.08 Luftkreuzer
Единственное что я не учел так это копийность кромок крыльев- они получились толстоваты. В дальнейшем это учту.

Двигатель.

Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer
Эта часть стройки была для меня лакомым кусочком. На рождество/Новый год я был в Вене и там в музее военной истории OBJECT 1, отснял живой сохранившейся AUSTRO-Daimler AD300.
Двигатель смастерил самостоятельно с использованием частей от роденовских Асто-даймлеров.
Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer

Носовая гондола
Опять-же мой первый опыт в постройке объемного объекта без прямых углов.
Стройка по технологии Марата Назмеева (трехмерный скелет обклеивал поверхностями как папье маше, затем шлифовал.
Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer

Рули-Элероны.
Деревянный шпатель (больничный) превратил в кондуктор, затем на нем обогнул проволочку.

Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer
Дополнения
Как-же без них: рули высоты+руль пилота травленка от Hauler. Декали от Pegasus (толстые и хрупкие- не рекомендую). Пулеметы от Aeroscale.
Ремни и спицы на колесах от Eduard
Дальше сборка довольно обычна+ расчаливание.
Кому интересно вся стройка здесь: http://scalemodels.ru/modules/forum/viewtopic_t_61140.html
Спасибо.
Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer  Самодел 1/72 Lloyd 40.08 Luftkreuzer
Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer
Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer
Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer
Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer
Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 Luftkreuzer Самодел 1/72 Lloyd 40.08 LuftkreuzerСамодел 1/72 Lloyd 40.08 Luftkreuzer





» Информация о статье
MGitin в 18.04.2016 - 23:12
#
Нечаев в 19.04.2016 - 00:11
Не, ну грандиозно, несмотря на издержки технологии. Надеюсь, следующий проект в этом плане будет более продуманным.
korolevvlad в 19.04.2016 - 21:25
До чего же он шикарен!

С уважением, Влад.
Mig-29 в 22.04.2016 - 10:38
Да-ааа...
Грандиозно!..
Эмоции зашкаливают. Дмитрий, это просто супер! Смотреть не насмотреться...
Работа проделана большая. Модель смотрится очень эффектно!
alex_reft в 07.05.2016 - 11:09
Модель понравилась! От меня за статью плюс. И модель и подставка хорошо гармонируют, только людей не хватает.
Но следующую модель лучше делать из пластика с последующей окраской или нанесением декалей под фанеру.
Вот посмотрите на те недостатки, присущие работе со шпоном. Задняя кромка начинает ломаться из-за отсутсвия нужной толщины, есть перепады высоты на крыльях из -за разной толщины шпона. На задних кромках крыла видно изменение рисунка "под фанеру", из за стачивания задних кромок, в том числе "закругление" углов. На балках фюзеляжа видна толщина верхних полосок шпона и соответственно его торцевая часть.
# #
И множество недостатков от Вас ни как не зависят, в том числе от Вашего мастерства - это издержки работы с древесиной и шпоном.
Для себя сделал один вывод, никогда не делать модель из древесины, ввиду её не масштабности.
И еще один минус древесины, особенно шпона, он от воздействия влаги и солнечных лучей в дальнейшем может преподнести неожиданные моменты.
ИгорьКио в 07.05.2016 - 12:51
Тема: Самодел 1/72 Lloyd 40.08 Luftkreuzer
Сверх реализм и совершенство исполнения триплана )
Flight в 07.05.2016 - 12:51
Тема: Самодел 1/72 Lloyd 40.08 Luftkreuzer
Аккуратности недостает, но как ни крути - КРУТЬ НЕЗЕМНАЯ! Восторг! Рукоплещу и бросаю шляпу в воздух!
mng в 07.05.2016 - 14:57
Тема: Самодел 1/72 Lloyd 40.08 Luftkreuzer
Разделяю мнение предыдущих ораторов ) Получилось впечатляюще и в целом красиво, но при этом стало понятно, что шпон - материал для такой цели не вполне подходящий.
AlexGRD в 07.05.2016 - 15:40
Тема: Самодел 1/72 Lloyd 40.08 Luftkreuzer
Обалденный триплан! Даже не знал о таком чудо - юде.
Впечатляющая работа!
Anonymous в 08.05.2016 - 07:38
Тема: Самодел 1/72 Lloyd 40.08 Luftkreuzer
Да, повозиться пришлось...
