Обзор К-n-К 1/72 Messerschmitt Bf109K-4

МОДЕЛЬ

Чёрно- белая инструкция содержит рисунок самолёта Bf109K-4, схему сборки и схему окраски. Она распечатана с двух сторон на листе бумаги.

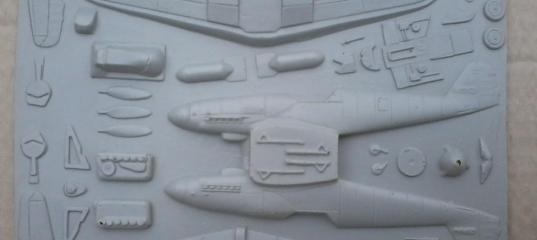

Вакуумная модель отштампована на листе пластика толщиной 1 мм серого цвета. Размеры листа 18 х 14 см. Расшивка внутренняя, но в отдельных местах есть внешний крой. Круглые лючки на фюзеляже и нижней поверхности крыльев даны внешним кроем. Колёса не соответствуют варианту К-4. Задняя стойка шасси коротковата. Ниши шасси пустые. Створки хвостового колеса закрыты. Выхлопные патрубки и стволы пулемётов отштампованы вместе с половинами фюзеляжа. Интерьер кабины пилота дан на Bf109G, а не на Вf109K. Рулевые поверхности имеют имитацию провисания полотна. Но на одной из половин стабилизаторов её нет. Лопасти даны в пол-детали, то есть не имеют задней части. В инструкции к модели указаны весовые компенсаторы элеронов но в наборе их нет.

На листе пластика присутствует двигатель и рама, причём рама не для версии К-4. И сам двигатель сделан весьма условно. В наборе имеется пластиковый фонарь, но по идее должен быть и вакуумный. Модель была куплена без фонаря, поэтому был докуплен фонарь Falcon No 115-02. Подходит ли он к фюзеляжу, выяснится в процессе сборки. Также при покупки модели с ней не продавалась декаль. Поэтому выкладываю сканы декали Print Scale 72-146 Меsserschmitt Bf109K-4.

ЗАКЛЮЧЕНИЕ

При сборке модели понадобятся донорские или афтермаркетные детали. Сейчас для Вf109K выпускают множество дополнений : кок, лопасти, стволы, патрубки, ПВД, кабину, детали интерьера и экстерьера, колёса. Это поможет сделать модель более качественной.

В статье использованы фоторгафии, чертежи и рисунки Бф109К-4, а также схема кабины и фото приборной доски.

Приятного просмотра, с уважением,Денис.
