Fine Molds 1/72 Bf 109K-4

Всем привет!
Представляю Вашему вниманию модель Bf 109K-4 в масштабе 1/72 от Fine Molds. Рассказ о постройке модели будет коротким, так как она собиралась в рамках ГБ «Из коробки 3».



Стройка велась здесь http://scalemodels.ru/modules/forum/viewtopic.php?t=71069&postdays=0&postorder=asc&start=0
В наборе предлагаются два варианта окраски Курфюрстов из 10/JG77 времен операции "Боденплате" (январь 1945г.): Heinrich Munninger (белая 17) и Johann Twietmeyer (красная 7).

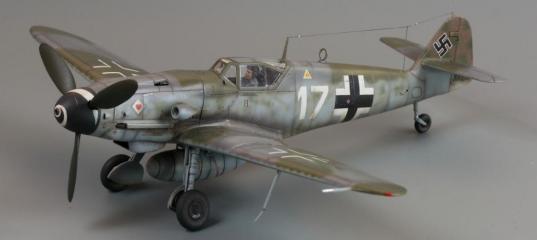

Я решил строить белую 17, так как смог найти несколько фотографий этого борта.

Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4

Сам набор для масштаба 1/72 в принципе хорош. Из недостатков можно назвать местами встречающиеся утяжины и бедную деталировку интерьера.
Для того, чтобы прикрыть последний минус решил раскрасить фигурку пилота, которая была в наборе. Проводка на бортах кабины тоже накрашена.

Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4

Перед склейкой половин фюзеляжа сделал небольшую фаску по кромкам за кабиной, чтобы получить продольные швы. При сборке крыла сначала приклеил верхние половинки плоскостей к фюзеляжу, а потом низ. Таким образом, удалось избежать щелей, и отпала необходимость восстанавливать швы на стыках. Из доработок сделал только разрешенные правилами ГБ тормозные магистрали на стойках (тонкая проволока).

Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4

Модель красилась в несколько подходов тонкими слоями, с корректировками схемы камуфляжа. Здесь хочу сказать отдельное спасибо Сергею aka lican666 за хорошее фото прототипа, которое сняло некоторые вопросы. Для основы палитры взял краски Акан 6-ой серии. После нанесения декалей выполнил тонировку аэрографом (выделение швов и кромок панелей, отдельные затемнения и высветления, следы выхлопа, потеки ГСМ, загрязнения). Мелочевку окрасил кистью. После финальной задувки лаком окончательную тонировку завершил масляным красками, эмалями и немного составов от Mig

Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4

Крупные планы

Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4
Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4

Когда то давно я начал собирать 109-й от Ревелл и даже сделал для него основание в виде фрагмента аэродрома. Та модель так и не доделана, зато основание хорошо пригодилось при фотосессии Курфюрста. А на одном из фото можно видеть эту модель в компании других 109-х от Fine Molds, которые довелось собирать раньше.

Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4 Fine Molds 1/72 Bf 109K-4

Спасибо всем, кто проявлял интерес к постройке и помогал советами.

Самая запоминающаяся модель - 2018
http://scalemodels.ru/articles/11816-Fine-Molds-1-72-Bf-109K-4.html9---dlinnonosaja-dora.htmlСамая запоминающаяся модель - 2018 9---dlinnonosaja-dora.html
Алексей_Крюков в 09.02.2018 - 22:13
Juc.A.69
Fitter29
Спасибо! Рад, что модель понравилась
DimaADA в 09.02.2018 - 23:22
Хорош:)
Nazgul в 09.02.2018 - 23:31
Алексей_Крюков
Браво!
Алексей_Крюков в 10.02.2018 - 00:55
DimaADA
Nazgul
Спасибо за комментарии!
steinhoff в 10.02.2018 - 01:33
Лёша, классно оттонировал!
Очень жаль, что правила конкурса ограничивают доработку ручками, которые у некоторых растут из правильного места.
Теперь замечания:
1 - перетянул антенну. Верхний трос должен быть прямой.
2 - хоть убей, но не вижу короткую мачту антенны на киле.
3 - мне кажется, что немного завалил хвостовую стойку шасси назад. Угол наклона был параллелен передней кромке щитков.
4 - есть подозрение, что основные стойки шасси были окрашены в красный цвет. Уж слишком тёмные они на фото прототипа.
5 - нагар от выхлопа с правой стороны доходит почти до фонаря.
Алексей_Крюков в 10.02.2018 - 02:10
steinhoff
Привет Саш! Спасибо за комментарий!

Очень жаль, что правила конкурса ограничивают доработку ручками, которые у некоторых растут из правильного места.
Ну так, такой ГБ, зато модель на полке уже.
А, кстати, по поводу доработок ручками. Я продолжил доделывать Эмиля в 48-м, вот здесь: http://scalemodels.ru/modules/forum/viewtopic.php?t=66241&postdays=0&postorder=asc&st art=180
Пара вопросов по окраске возникло, подзабыл нюансы. Загляни, подскажи, если не затруднит.

1. Да перетянул. Заметил только после приклейки, когда обрезал (нить под натяжением была). Не стал переделывать.
2. Если ты про прототип, то да - на нем, действительно, не видно. До твоего замечания даже внимания на это не обращал. По незнанию думал, что на киле штырек по определению должен быть.
3. Тоже согласен. Но это я исправил уже - взял модель и отогнул :smile:
4. Тоже думал на эту тему. Порывался покрасить в красный, но не стал рисковать. Хотя так было бы интереснее.
5. А вот здесь сознательно не стал рисовать выхлоп по прототипу. Было бы слишком грязно и неаккуратно. Да и потом выхлоп штука такая - непостоянная. Судя по фото 109-х он очень разный мог быть.
Кстати сделал бы по фото прототипа, более чем уверен, что многим не понравилось бы.
Den2000 в 10.02.2018 - 17:40

Den2000
Спасибо.
А какого цвета шлемофон должен быть?
Cyдя по фото в сети кожаным, коричневым. Вроде...
Алексей_Крюков в 10.02.2018 - 18:39
Cyдя по фото в сети кожаным, коричневым. Вроде...
По инструкции к модели в черный. А скорее всего были варианты
Хорст в 11.02.2018 - 11:57
Хороший мессер,респект!До кучи тогда и пазы
под колеса надо было вырезать.
Алексей_Крюков в 11.02.2018 - 14:31
Хорст
Спасибо за отзыв!
Если речь идет о нишах шасси, то согласен, конечно. Но условия изкоробочного ГБ не позволяют такие доработки.
