Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка

Приветствую, коллеги!
Представляю свою последнюю работу. Она тоже из разряда долгостроев. И тем не менее, модель успела поучаствовать в ГБ «Вертикальный взлет-2»  :-)

О модификации

Этот военно-транспортный вертолет разработан и построен французской авиастроительной фирмой AEROSPATIALLE на базе первоначальной модели PUMA. Первый полет состоялся в 1981 году. У него была удлинена кабина на 0,76 м. и уже предназначалась на перевозку 25 десантников. На нем также увеличили емкость топливных баков и был установлены более мощные ТВД. Данная машина послужила основой для создания усовершенствованной модификации многоцелевого вертолета AS-532 “Cougar”. Он является основной транспортно-боевой единицей многих стран НАТО. Поставлялся на экспорт.
Экипаж – 2 (3) чел.
Макс. скорость – 278 км/ч
Силовая установка: 2 турбовальных двигателя Makila IA1 (по 1 820 л.с. каждый)
Полезная нагрузка - 21 солдат или 6 носилок и 7 сидячих раненых или 4000 кг груза в кабине или 4500 кг на подвеске.
Вооружение - одна 20-мм пушка GIAT M621 или два 7.62-мм пулемета
в транспортном варианте: 2 ПУ Matra 155, Thomson-Brandt 68-22 или Thomson-Brandt 68-36 c 18, 32 или 36 68-мм НУР, или 2 контейнера с 30-мм пушкой DEFA или 12.7-мм или 7.62-мм пулеметом.

Модель

Впервые открыв коробку я понял, что данный пластик далеко не худший (в сравнении с тем HELLERом). Конечно ошибок и тут предостаточно, которые успешно исправлял по мере продвижения в строительстве. Опять же переделывалось и дорабатывалось практически всё. Тут я использовал набор ФТД EDUARD. От которого мягко скажем не в восторге! И тут было много неточностей.
Кому интересно, стройка тут.

Основные переделки и доработки:

  • переделан и нарезан расшив, добавлена клепка.
  • добавлены лючки и сетки охлаждения узлов и агрегатов.
  • переделана кабина экипажа (остекление – полировка и «купание» в FUTURE).
  • сделаны правильно лопасти и роторы НВ и РВ.
  • доработаны стойки шасси и крепления самих колес, добавлена проводка.
  • переделаны резаки, добавлены посадочные фары и различные антенны и проблесковый маяк.

Декаль ужасного качества! Из-за старости развалилась…..Пришлось реанимировать :-)

Окраска: эмалевые краски REVELL, АКАН и Model Master
Смывка: MIG – Neutral WASH
Тонировка: самодельные фильтры, «масляные точки.

Лаки: FUTURE, матовый лак REVELL и глянцевые лаки АКАН (зеленый и красный) для БАНО.

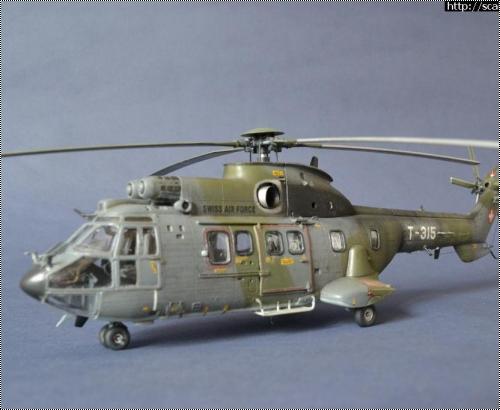

Представлен борт Т-315 Швейцарских ВВС военно-транспортной эскадрильи, а/б Дюбендорф, 2002 г.

Приятного просмотра!
Благодарю всех, кто принимал участие и помогал советами и поддержкой.

Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка
Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка
Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка
Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка



» Информация о статье
Kent в 20.07.2014 - 20:26
Благодарю!
Ты уже решил, над чем дальше корпеть?
А что ты имеешь ввиду?)
Genry в 20.07.2014 - 20:28
Имею ввиду следующий вертолёт, который публика увидит в твоём исполнении - что это будет?
Kent в 20.07.2014 - 20:47
Имею ввиду следующий вертолёт, который публика увидит в твоём исполнении - что это будет?
Ген, год назад начал Си Кинга от Кибер Хобби. Но чет запал пока пропал. Мало инфы, по моему борту.
Usatiymen в 05.10.2014 - 13:47
Тема: Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка
Хорошая работа! Интересный аппарат получился!
DimaADA в 05.10.2014 - 16:50
Игорь, работа хорошая, но позволю себе высказать замечание по поводу клепки. Чересчур сильно ты ее выделяешь. Старайся делать точки меньшего размера, т.е. не накалывай их иглой так сильно. Будет смотреться масштабнее. Также смывку можно брать более светлого оттенка, и тогда клепка будет смотреться менее агрессивно. Если ты согласен с этими замечаниями, то постарайся учесть это на Миг-23.
И еще у меня возник вопрос по одному месту:

#

Мне кажется, что это место стоило отработать линией расшивки, или же дать накладку, как на прототипе (если я правильно понял, то этот элемент выступает над поверхностью планера). Однако просто покрасить данную область под металлик - получилось не лучшим образом.
Kent в 05.10.2014 - 23:33
(если я правильно понял, то этот элемент выступает над поверхностью планера). Однако просто покрасить данную область под металлик - получилось не лучшим образом.
Дима, согласен. Тут нужен был (по идее) несколько другой способ. А если честно, то это место настолько неудобное.....И маску тяжело было сделать покрасивее.
Чересчур сильно ты ее выделяешь. Старайся делать точки меньшего размера, т.е. не накалывай их иглой так сильно. Будет смотреться масштабнее. Также смывку можно брать более светлого оттенка, и тогда клепка будет смотреться менее агрессивно. Если ты согласен с этими замечаниями, то постарайся учесть это на Миг-23
И тут ты тоже прав....ОК, учту! :smile:
Beloruss в 06.10.2014 - 02:23
Тема: Italeri 1/72 AS-332M1 Super Puma - Швейцарская дикая кошка
Хорошая работа!
Kent в 06.10.2014 - 12:47
Спасибо!
lemon_archer в 19.11.2014 - 06:25
Игорь, я тут как то выпал из наблюдений, сижу и восхищаюсь, хороший вертолет вышел, любо-дорого смотреть! Поздравляю с завершением стройки! :grin:
Kent в 19.11.2014 - 11:36
Спасибо, друзья!
