ICM 1/72 И-16 тип 28

Кажется, так давно это было…в 2008-м, когда я первый раз в жизни сменил место работы, и на первую зарплату купил аэрограф и компрессор, и решил вновь заняться стендовым моделизмом, к немалому числу уже имевшихся, я купил и эту модель – И-16 от ICM.

Намерения мои были просты и незатейливы – собрать из коробки и получить модель и удовольствие от сборки…примерно в то же время я «зарегился» на сайте и неспешно начал понимать, что мир, пока я в поте лица копил на свою первую иномарку, несколько изменился…, на свет божий начали появляться фотографии, ТО и иные документы прототипов, доселе недоступные моему разуму…

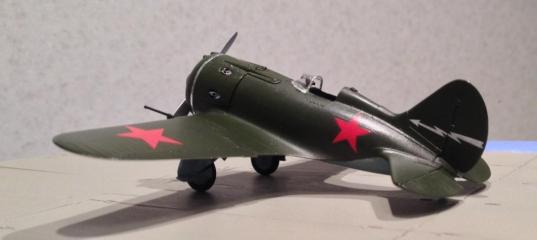

ICM 1/72 И-16 тип 28

Увы, и ранее я за собой замечал склонность к главным болезням стендовика – перфекционизме и шипоголии)))…и потому, после срезания деталей с литников и сопоставления с имеющейся литературой я понял, что «шедевр» так просто не удастся…модель была отложена в «долгий ящик», а я начал собирать информацию…
…за последующие годы, как мне кажется, по И-16 удалось раздобыть материалов больше, чем по многим другим типам самолетов…именно это, а также появление сопутствующего афтермаркета, и позволило мне завершить постройку этой модели – И-16 тип 28 с белой «стрелой» на хвосте…
Не думаю, что модель и прототип заслуживают какого либо описания, ибо уже итак, столько написано, столько «копий» сломано…
Итак, для приведения модели к полученному результату были выполнены следующие работы:

1. Крыло

изменен раскрой обшивки отсеков пушек ШВАК, выполнены трубки гильзовыброса и окна звеньеотводов (трубки из игл шприца 0,6мм, окна из кусочков смолы + дефлекторы из сыростирола), стволы пушек – иглы от шприца 0,7мм+фольга - самоклейка, триммера – сыростирол, БАНО – высверлено и вставлена имитация из пластика соответствующего цвета, прорезаны элероны, добавлен ПВД и иглы 0,6мм.

2. Оперение

добавлены накладки на узлы навески РВ и РН, между половинами РВ вставлена имитация лонжерона – обрезок шприцевой иглы 0.8 мм.

3. Кабина

выполнена с помощью травления от Парт и Асе, вырезаны отверстия освещения приборной доски (застеклены тонким прозрачным пластиком) и поручни для посадки в кабину, родной козырек долгое время был камнем преткновения, даже после своего перевыпуска (для этого я даже купил вторую модель И-16 от той же фирмы), в результате был добыт у коллеги Pump, за что ему большое спасибо…и оклеен фольгой самоклейкой. Прицел был последним писком моды – ПАК -1 от Northstarmodels.



ICM 1/72 И-16 тип 28 ICM 1/72 И-16 тип 28 ICM 1/72 И-16 тип 28 ICM 1/72 И-16 тип 28 ICM 1/72 И-16 тип 28

4. Фюзеляж и винт:

  • в кок винта добавлен храповик из шприцевой иглы 1.0 мм (дважды до этого я пытался сделать храповик из того пластикового циллиндра, что присутствует на модели, оба раза получалось...но не на долго, одно небольшое падение на стол или пол - и один из зацепных лепестков ломался), кромки лопастей винта сточены до соответствия оригиналу;
  • нижние части капота и центроплана, включая нижние отверстия для выхода воздуха, приведены в соответствие с прототипом, отсверлены все отверстия касающиеся маслорадиатора, заборника наддува и пулеметов ШКАС, верхняя часть капота разделена на 3 части (одна – капот, две крышки пулеметных люков), задняя кромка капотной части сточена, и подрезана под крышку люка для боекомплекта пушек, на переднюю часть капота наклеены жалюзи от Gonza, они оказались копийнее таковых от Парт и Асе, причем вместе взятых (хорошо, что купил вторую модель)))…, нанесен люк б/к пушек и лючек за ним перед козырьком кабины;
  • вставлены выхлопные патрубки от Rexx;
  • в нишах шасси прорезаны три окна и ребра жесткости, за окном для осмотра роликов тросов уборки шасси выполнены оные…;
  • посадочный щиток дополнен ребрами жесткости, зализы – пистонами слива конденсата;
  • бока фюзеляжа были несколько сточены для придания ему яйцеоразной формы, люк по правому борту переделан на соответствующий по размеру, трубка вентури выточена из куска подходящей эпоксидки.



ICM 1/72 И-16 тип 28 ICM 1/72 И-16 тип 28  ICM 1/72 И-16 тип 28 ICM 1/72 И-16 тип 28

5. Шасси

дополнено элементами травления от АСЕ и PART, штоками цилиндров из игл шприцов 0,8 мм, двузвенниками от старого ВЭСовского БИ, а также тросами уборки основных стоек шасси и складывания их створок, из медной проволоки и нити для зашивания резанных ран – каждая стойка со створками шасси была собрана из примерно 20 деталей…колеса от Экипажа;

Модель была окрашена красками АКАН и задута полуматовым лаком Microscale, фонарь покрыт Футурой.

Декаль

это отдельная тема, я поначалу обрадовался, купив Бегемотовскую,… но не тут то было, можно сколь угодно ворчать, что производитель дал столько вариантов, и не сделал какой мне хотелось – с той же белой стрелкой на хвосте и цифрой 6,10, 15, но когда эта самая стрелка после замачивания и прикладывания оказалась длиннее места нанесения на почти 3 мм, что заставило подрезать её в 3-х местах...вобщем я был, мягко говоря, несколько разочарован, да и фюзеляжные звезды были меньше, чем на фото…ну да не привыкать…как говорится при всем богатстве выбора…





ICM 1/72 И-16 тип 28 ICM 1/72 И-16 тип 28 ICM 1/72 И-16 тип 28 ICM 1/72 И-16 тип 28 ICM 1/72 И-16 тип 28
Вот, собственно, так я и собрал эту модель – долго, дорого, непросто, но проделанным трудом, как больной означенными выше специфическими моделистскими болезнями, я вроде даже доволен (черт, и что мешает ICM, на нынешнем этапе знаний её перевыпустить со сходными доработками, дополнив означенным афтермаркетом? – ведь в прибытке бы все оказались…видимо лень…, а жаль, таким как я не пришлось бы тратить столько времени…на поиски и закупки…)…из недостатков видимых мне – ступенька после приклеивания жалюзи ко лбу капота…, тем, кто будет делать их как я закрытыми, я бы посоветовал не придерживаться порядка, описанного производителем, а просто срезать круг до окон и приклеить только переднюю часть, закрыв её отверстия сзади створками…

ICM 1/72 И-16 тип 28 ICM 1/72 И-16 тип 28

» Информация о статье
fokkerd21 в 25.03.2014 - 10:50
Тема: ICM 1/72 И-16 тип 28(#7238) - обсуждение

Красивый "Ишачок"!! от меня +1!!
Zemelya в 25.03.2014 - 14:41
Тема: ICM 1/72 И-16 тип 28
Молодец! Пожалуй только темноваты фотки - не всё видно как надо.
Djohn в 25.03.2014 - 16:01
Красивый Ишачок, мне модель очень понравилась.
Ну и естественно от меня + в репу.

С уважением Евгений.
Grey.1962 в 25.03.2014 - 21:49
Тема: ICM 1/72 И-16 тип 28
Хорощая работа. Мне понравилась. Заслуженый +1!
С уважением Сергей.
skorin в 26.03.2014 - 10:37
Тема: ICM 1/72 И-16 тип 28
Класс! Как уменьшенный настоящий!
феликсэдмундыч в 26.03.2014 - 17:46
Тема: ICM 1/72 И-16 тип 28
Гениально!!!
Summoner в 27.03.2014 - 12:27
Уважаемые коллеги, спасибо за оценки и лестные отзывы, я рад, что моя работа доставила вам приятные эмоции, постораюсь, в меру сил, и дальше радовать построенным всех вас и, конечно, себя любимого... :wink:
С уважением, Summoner...
