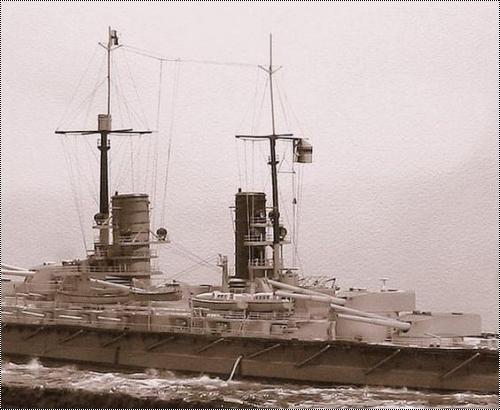

ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.

Несколько лет назад я уже строил систершипа - Гроссер Курфюст, поскольку это было в самом начале моей модельной карьеры, то и модель получилась не самая удачная, было много ляпов и неточностей. К сожалению, с тех пор качество самой модели от ICM основательно ухудшилось. Используется пластик более низкого качества чем раньше, изменилось в худшую сторону качество литья, оно стало менее «четким».

Модель ICM сделана на состояние после 1917г. Решил переделать на 1916г, а именно на Ютландское сражение. Работы с моделью производил «по частям»: собирал и красил большинство деталей и узлов отдельно.

  • Водоизмещение полное: 29 200 тонн
  • Длина наибольшая: 175,4 метра
  • Ширина 29,5 метров
  • Осадка 9,3 метров Мощность турбин: 31 000 л.с.,
  • Скорость: 21 уз. Броня: пояс 350-80 мм, траверзы 300-130 мм, казематы 170 мм, барбеты и башни 300-80 мм, рубка 350-170 мм, две палубы 30+60 мм.
  • Вооружение: десять 305-мм, четырнадцать 150-мм орудий, десять 88-мм пушек, 5 подводных торпедных аппаратов.


Был заложен в 1911 г., спущен на воду в 1913 г. «Кениг», головной корабль последней серии 12” дредноутов гросс-адмирала Тирпица, представлял из себя значительно улучшенный вариант предыдущих линкоров типа «Кайзер». Улучшения коснулись многих вещей, в том числе: расположение башен главного калибра стало более рациональным, было усилено бронирование, использовалось смешанное (нефть-уголь) топливо.

После зачисления в состав флота «Кениг» был приписан к 3-му дивизиону Флота Открытого Моря, позже расширенному остальными линкорами данного класса. 25 апреля 1916, вместе с другими корабля своего класса, прикрывал обстрел городов Лоустофт и Ярмут на восточном побережье Англии.

В составе 3-го дивизиона под командованием контр-адмирала Пауля Бенке 31 мая 1916 корабль участвовал в Ютладском сражении, где получил 10 пробоин от британских 381-мм и 343-мм снарядов, сильно повредивших носовую часть корпуса и вызвавших пожар в погребах боезапаса 150-мм орудий. . Повреждения потребовали 7 недель ремонта, который был закончен 21 июля 1916.

Участвовал в операциях Германского флота в Рижском заливе.

После поражения Германии в войне вместе с большинством кораблей Флота Открытого моря находился, Кениг находился в бухте Скапа-Флоу, центральной базе Британского ВМФ, где был затоплен экипажем 21 июня 1919г.

Для изготовления модели использовалось:

  • Модель фирмы ICM. Масштаб 1/350;
  • Набор фототравления фирмы «WEM» для этой модели;
  • Леерные ограждения «Aber»;
  • Точеные стволы от «ВМК»;
  • Пенопласт;
  • Капроновые колготки;
  • Акриловый гель фирмы «Vallejo»;
  • Листовой полистирол ;
  • Такелаж – нить от бантика;
  • Фигурки фирмы L'Arsenal

 Окраска производилась красками и лаками фирмы «Vallejo»

Модель ICM сделана на состояние после 1917г. Решил переделать на 1916г, а именно на Ютландское сражение. Работы с моделью производил «по частям»: собирал и красил большинство деталей и узлов отдельно.

Корпус

В этот раз я решил попробовать сделать полностью деревянную палубу, из мелкорадиального шпона. Палуба из набора с наружной расшивкой, скверная, с нее срезал все «выпуклости» и использовал дальше как шаблон. Новую палубу сделал из листов полистирола, наклеил на нее шпон и, в таком виде, собрал с корпусом. Поскольку корабль планировалось делать «в воде», днище срезал по ватерлинию, и дополнительно усилил корпус шпангоутами. Добавил проволочные лесенки, козырьки иллюминаторов по бортам. На батарейной палубе срезал все пластиковые лестницы для того, чтобы заменить их на фототравленные.



ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.
После этого на палубе простым твердым карандашом нанес разметку: люки для загрузки угля, световые люки и прочее. Шлюпочные рельсы сделал следующим образом: приклеил на суперклей тонкую стальную проволоку. Установил фототравленные полки для противоторпедных сетей.
ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.
После сборки и подготовки корпуса накрыл обе палубы тамиевским скотчем и загрунтовал все грунтом Tamiya. Борта окрасил акрилом Vallejo. Параллельно с этим окрасил всю мелочь срезанную с оригинальной палубы, крышки люков для загрузки угля, 150мм орудия.

После высыхания окрашенного корпуса и удаления скотча с палуб, была установлена предварительно покрашенную мелочь.

На полностью готовый корпус были приклеены на суперклей леерные ограждения, шлюп-балки, флагштоки из проволоки, предварительно загрунтованные. Из набора WEM подходит только половина (трехполосные), пришлось порыться в закромах и использовать Аберовские. Леера, после установки, окрашиваются кисточкой.

По завершении всех процедур корпус был покрыт глянцевым лаком и сделана смывка на основе эмали Tamiya.

Артиллерия

Главный калибр

Сборка, грунт, окраска, лак, смывка. Из доработок, заменил стволы на точеные. Белые круги на башнях нанес с помощью скотча и аэрографа, деколи из набора нанести нереально (во первых они сразу трескаются, во вторых ровно не лягут из-за особенностей крыш башен – заклепки и т.п.)

Противоминный калибр

Сборка, стволы высверлил, окраска. Жаль не было точеных стволов, стоит заменить.

Зенитная артиллерия

Сборка, сточил стенки щитов, добавил фототравленные детали, окраска.
Прожектора высверливаю, крашу в черный цвет, внутреннюю часть – серебряный.
ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.

Вырубаю из прозрачного пластика кружки, диаметра прожектора, собираю прожектор.

Носовая надстройка

Дымовую трубу собрал, отшкурил и установил поручни. Поручни изготовил из леерных ограждений с небольшим расстоянием между стойками. Срезал все ограждения на надстройках для того, чтобы заменить их на фототравленные. Добавил двери из фототравления.
ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.
В боевой рубке амбразуры только обозначены. Сделал их сквозными с помощью пилки и кусочков полистирола.
ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.
Площадку над боевой рубкой (в наборе деталь J33 и что на ней установлено) не использовал, она была смонтирована на корабле в 1917г. На ее месте находилась небольшая площадка, сделал ее из полистирола, проволоки и леерных ограждений.
ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.
Мачта в 1916г. сильно отличалась, от того, что есть в наборе ISM. WEM выпускает мачту для «Кенига» на 1916г, но у меня ее не было, решил попробовать переделать, точнее сделать новую (использовал только нижнее колено). Заменил стеньги и реи на проволочные. Добавил проволочные ступеньки, фототрвленные детали. Верхнюю смотровую площадку изготовил из трубки подходящего диаметра и фототравленной лестницы.
ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.
Собирал и красил поэтапно: сначала окрасил полы, накрыл скотчем, после собирал дальше, устанавливал леера, окрашивал в основной цвет.

Построив окончательно надстройку, с трубой, покрыл все глянцевым лаком, нанес смывку.
Весь такелаж на фок-мачте натянул до установки надстройки на корпус.

Кормовая надстройка

Сборка по инструкции с использованием фототравленных деталей, переделок немного. На трубу установлены поручни, добавлены двери, козырьки иллюминаторов.
Мачта собирается по типу фок-мачты, реи и стеньги из проволоки.
Дальше все как на носовой надстройке.

Малый флот

Очень люблю дорабатывать катера, шлюпки, но они в наборе отличные! Доработал лишь катера с помощью деталей из набора WEM, в шлюпки добавил спасательные круги и весла.
ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.
Якорные цепи сделал из серебряной цепочки, якорные стопора из фототравленных тоненьких цепочек.

Фигурки

Фигурки смоляные, покрашены-загрунтованы эмалью телесного цвета из аэрографа. Окрашены вручную кисточкой. Фигурок немного, корабль показан не задолго до первого выстрела… экипаж расходится по укрытиям.
h2> ВодаТехнологию описывал тут
ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.

Окраска

Корабль окрашен довольно непривычно,на основе материалов сайта http://german-navy.tripod.com/sms_paint-overview.htm
ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.
"Во время войны, как следует из фотографий немецких кораблей, практика нанесения идентификационных полос на трубы была упразднена. Но не все так очевидно. Чтобы затруднить жизнь шпионам союзников, которые работали в базах германского флота, немцы запретили нанесение идентификационных марок в виду земли - они наносились только во время плавания и закрашивались серым перед возвращением в порт, используясь только во время крупных операций, которые заканчивались боевыми столкновениями с противником (ссылка на работу Dr. Rudolf Nagel в Schiff und Zeit #39 "Gefechtskennungen auf deutschen Kriegsschiffen im Ersten Weltkrieg")

Вероятней всего во время Ютландского сражения немецкие дредноуты выглядели именно так.
ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.



ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.

ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.

ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.ICM 1/350 Konig - Линейный корабль Кениг, Германия, 1916г.

» Информация о статье
breeze в 11.11.2009 - 21:58
Круги

Есть еще довольно много фото сверху, где они просматриваются.
Я у себя не стал их делать, из-за того, что цвет непонятный, и на внешней расшивке палубы они будут криво смотреться..

Чесно, сначала прогнул, после выпрямил, не понравилось как выглядит... к тому же у меня еще не бой, а перед...
А почему Вы ВЕМ-овские с прогибом туда не стали использовать?

Да действительно, круги и это фото Кронпринца у меня есть :wink: не обращал внимания раньше...
Еще раз пересмотрел имеющиеся фото, нашел еще на одной, обе после 17г. вероятно это поздний вариант...

А ВЕМ-овские неправильные :wink: они 2-х полосные, а должны быть трех, я их заменил на аберовские...
YuraVS в 14.11.2009 - 13:54
Еще раз пересмотрел имеющиеся фото, нашел еще на одной, обе после 17г. вероятно это поздний вариант...

А вообще есть фото с видом сверху без кругов на палубе?

А ВЕМ-овские неправильные они 2-х полосные, а должны быть трех, я их заменил на аберовские
Понятно.
breeze в 14.11.2009 - 18:36
Фото после Ютландского сражения, как раз палуба у барбетов, кругов нет.
[url=http://www.postimage.org/image.php?v=aVALDaJ][/url]
Danila77 в 15.11.2009 - 00:18
Добрался и я до башен - делаю Гроссер Курфюрст на 1918г.:
вот на чертеже
[url=http://radikal.ru/F/i025.radikal.ru/0911/11/23de80dbb4f8.jpg.html][/url]
вроде обозначен этот круг :???: (обвел овалом)

Еще вопрос по башням на тыльной стороне Вы сделали по 2 накладки (не знаю как они называются :oops: ), на приведенном чертеже (я обвел прямоугольником) они показаны углубления.
Просто если я сделаю эти "нашлепки" то у меня башня "B" не сможет развернутся в диаметраль - "нашлепки" цепляют за мостик - там зазор очень мал.
Стоит мне их делать или нет (на 1918 год)
breeze в 15.11.2009 - 01:15
Мне кажется это люки в конструкции башни, вряд ли они менялись... для чего они не знаю... может вентиляция... Т.е. в 18г. были. В реальности они были почти вровень со стенкой, я сделал так, чтоб было видно, иногда в моделизме некоторые вещи стоит сделать: больше, толще, по другому...
Использовал самый тонкий полистирол, 0,2 кажется, поворачивать башни не мешает :wink:
Danila77 в 15.11.2009 - 01:21
спасибо
теперь более-менее понятно
Kam в 15.11.2009 - 16:02
У немцев гильзы из башен ГК выбрасывали через люки, может это они?
mikst в 15.11.2009 - 19:36
спешу присоединиться к общему хору похвал.... модель действительно замечательная... намного лучше вашего же курфюрста.... жаль, что не поменяли всю артиллерию на точеные стволы... ВМК насколько мне известно выпускает кроме главного еще 150 и 88... на мой взгляд смотрелось бы еще эффектнее, хотя повторяюсь, но модель и так выше всяких похвал
YuraVS в 24.07.2010 - 21:01
Юрий, сегодня открыл М-хобби - а там Ваша статья!
Просто украшение номера!
breeze в 26.07.2010 - 15:02
Спасибо :oops:
