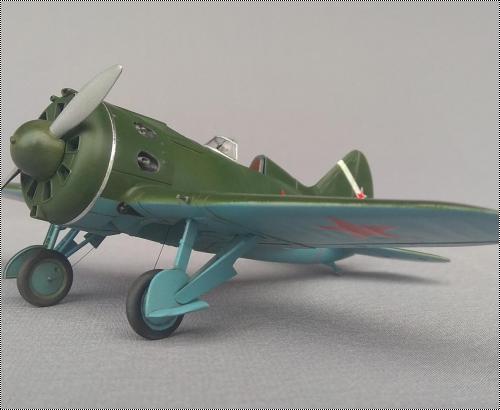

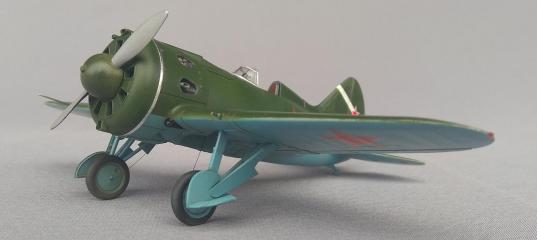

Приветствую Уважаемых коллег-моделистов!
После первой модели самолёта И-16 тип 10, решил попробовать собрать тип 24, который снаружи практически такой же, только под капотом установлен более мощный двигатель М-63.

Сборка из коробки.
В кабину пилота установил декали от Квинта Студио, которых почти не видно.



И красивая приборная панель, установленная в глубине фюзеляжа, совершенно не просматривается.
Перед двигателем попытался сделать, из плоского пластика, поворотный диск-жалюзи.


Штырь ПВД металлический – материал булавка с колечком. В качестве стволов пулемётов ШКАС – отрезки иглы от медицинского шприца. Стёкла БАНО от Elf. Имитация тросов уборки-выпуска шасси – нить для бисероплетения. Стяжная лента на капоте – полоска фольги-самоклейки.
Окраска красками Тамия. Верхние и боковые поверхности – смесь XF-5, XF-1, XF-3. Нижние поверхности краски Джим Скале: смесь АМТ-7 и АМТ-12.
Декаль из набора И-16 тип 24 от ICM.
Желаю приятного просмотра.

Просмотров: 382
Опубликовано: 30.4.25 17:49

» Автор
Evgen.36
Опыт:	3650
Репутация:	+93/–1
Откуда:	Олёкминск

ARK models 1/48 И-16 Тип 24

ARK Models 1/48 И-16 тип 18 - При прочих равных

ARK models 1/48 И-16 тип 27

ARK 1/48 И-16 тип 24 лейтенанта Кричевского

Конверсия 1/48 И-16 тип 9

Конверсия 1/48 И-16 тип 4

АRK 1/48 И-16 тип 15 (УТИ-4)

ARK Model 1/48 И-16 тип 10 Вариации на тему Красная пятёрка.

Andrey130469 в 30.04.2025 - 21:15
Тема: ARK Models 1/48 И-16 тип 24(#17432) - обсуждение

Вполне себе достойно выполненная работа. У самого такой лежит от ARK ждет своего часа. Скажите как набор по собираемости, много ли косяков ???

Evgen.36 в 01.05.2025 - 03:33
Тема: Re: ARK Models 1/48 И-16 тип 24(#17432) - обсуждение

Вполне себе достойно выполненная работа. У самого такой лежит от ARK ждет своего часа. Скажите как набор по собираемости, много ли косяков ???

Андрей, большое спасибо!
Набор собирается просто.
При установке половин стабилизаторов, в месте стыка с фюзеляжем, надо щели зашпаклевать. А при сборке фюзеляжа с крылом у меня не получилось ровно склеить сопрягаемые поверхности. И зализ фюзеляжа пришлось стачивать. Установка боковых выхлопных патрубков тоже требует подгонки. Воздушный винт у меня съёмный.
По чертежу и публикациям в журнале М-ХОББИ ориентировался, при прорезании отверстий освещения приборной панели и ручек в передней части кабины пилота. На передней кромке крыла сточил выступающие накладки и восстановил расшивку в этом месте. Боковые крышки кабины пилота и люк радиостанции прочертил по контуру и сточил их заподлицо с фюзеляжем. В нишах шасси прорезал окна, соответствующие типу 24.
