ARK 1/48 И-16 тип 24 лейтенанта Кричевского

Приветствую всех. Хочу представить вашему вниманию модель самолёта И-16 тип 24 лейтенанта Кричевского 1/48 от ARK.

Весьма бюджетная модель, бюджетнее просто некуда. Кстати набор позволяет собрать несколько типов этого самолёта. в наборе даны винты, Нижняя часть капота двух типов. Гораздо интереснее продумано крепление выпускных коллекторов в отличии от Эдуарда. Но в виду того что у меня были в запасе готовые высверленные патрубки использовал их. Так же была использована панель приборов и декаль на неё от Эдуарда.

Всякие лючки, замки, заклёпки на поверхности даны весьма условно и пришлось это все дорабатывать. Также были использованы просверленные когда то стволы пулемётов опять же от Эдуарда. Да, передний обтекатель двигателя так же от Эдуарда. Фюзеляж к сожалению имеет в районе от переднего капота до козырька не правильное сечение. ПВД так же высверлил. К сожалению не на шел на схемах место крепления антенны в районе крыла и с импровизировал. Травленая дверь была в наличии только правого борта. В этом месте есть некоторое несовпадение с исторической фотографией.
Накатал заклёпку. Мотору добавил трубки штанг толкателей ГРМ.

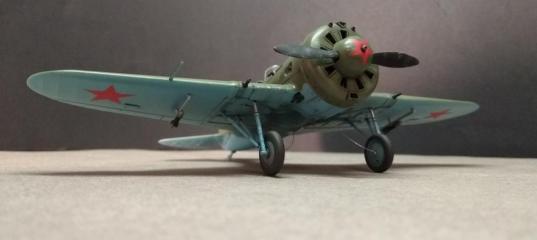

Собственно сама модель. Приятного просмотра.

Просмотров: 5678
Опубликовано: 14.10.18 10:01

» Автор
semalevik
Опыт:	28945
Репутация:	+380

ARK models 1/48 И-16 Тип 24

ARK Models 1/48 И-16 тип 18 - При прочих равных

ARK models 1/48 И-16 тип 27

Конверсия 1/48 И-16 тип 9

Конверсия 1/48 И-16 тип 4

АRK 1/48 И-16 тип 15 (УТИ-4)

ARK Model 1/48 И-16 тип 10 Вариации на тему Красная пятёрка.

ARK Models 1/48 И-16 тип 10 22 ИАП - к 80-летию Халхин-Гола

club-m 14.10.2018 - 17:22
Тема: ARK 1/48 И-16 тип 24 лейтенанта Кричевского

Смотрится модель очень приятно.
Матчасти касаться не буду , учитывая уровень исходных дров.

ast55 14.10.2018 - 17:58
Тема: ARK 1/48 И-16 тип 24 лейтенанта Кричевского

отчего же тросы уборки шасси так безвольно висят?

i_am_enemy 15.10.2018 - 09:26

Матчасти касаться не буду , учитывая уровень исходных дров.

И тем не менее:
Несмотря на то, что это не первый И-16 у уважаемого коллеги,
мат. часть проигнорирована напрочь. Ниши под шасси не переделаны,
выколотки под лыжи не в вырезаны, воздухозаборники не вырезаны, трубка пито смотрится,
как крупнокалиберный пулемет. Крепление ремней неверное.. Про антенну и тросы уборки шасси
упоминали до этого...
Как-то так.
Минус ставить не буду, но и плюс добавлять к снежному кому, не стану.

semalevik 15.10.2018 - 10:22
Тема: ARK 1/48 И-16 тип 24 лейтенанта Кричевского

Нашел не плохой фото обзор
http://svsm.org/gallery/i-16_type24/P1190671

Anonymous 15.10.2018 - 11:00

Нашел не плохой фото обзор
http://svsm.org/gallery/i-16_type24/P1190671
Новодел и сборная солянка. Поэтому нужно сверяться с ТО и фото времен войны

semalevik 15.10.2018 - 12:21
Тема: ARK 1/48 И-16 тип 24 лейтенанта Кричевского

На фото времен войны ничего не видать. Проштудировал войну в воздухе и интернет. Фото хорошего качества только на немецких снимках, у них с оптикой не было проблем.

ast55 15.10.2018 - 13:29
Тема: Re: ARK 1/48 И-16 тип 24 лейтенанта Кричевского

Нашел не плохой фото обзор
http://svsm.org/gallery/i-16_type24/P1190671

восстановленный....

Anonymous 15.10.2018 - 13:54

Проштудировал войну в воздухе и интернет.
Смешно. А Маслова штудировать не пробовали? Хотя бы Армаду.

semalevik 16.10.2018 - 10:44
Тема: ARK 1/48 И-16 тип 24 лейтенанта Кричевского

Смешно это когда критики , которые критикуют сами ничего руками не сделали.
А если по делу , не знаю кто такой А Маслов. Если можно ссылку в студию.

seabear 16.10.2018 - 12:31
