Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения)

«Гидроароплан особого назначения» ГАСН по плану предназначался к применению в качестве морского торпедоносца. Эпизодически в отношении этого аппарата использовали определение «СОН» — самолет особенного назначения. История его появления берет начало от проекта изобретателя, лейтенанта флота И.И. Голенищева-Кутузова, что внес предложение выстроить особый «аэроглиссер», способный делать скоростные торпедные атаки против неприятельских судов.

 Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения)

Неспешно мысль «аэроглиссера» трансформировалась Голенищевым-Кутузовым в аванпроект особого гидросамолета, что поручили реализовать заводу ПРТВ.
Гидросамолет ГАСН воображал собой большой двухмоторный поплавковый биплан, способный нести под фюзеляжем 450 кг торпеду. Два двигателя монтировались в центре бипланной коробки по обеим сторонам фюзеляжа. Под двигателями на маленьких стойках через совокупность шнуровой амортизации крепились поллавки, конструкция которых была позаимствована от вторых летающих лодок завода Щетинина.
Экипаж складывался из 3-4-х человек, из них двое были воздушными стрелками для задней полусфер и обороны передней.
Первый вылет ГАСН состоялся 24 августа 1917 г. в Петрограде под управлением лейтенанта А.Е. Грузинова.
Предстоящая доводка ГАСН в связи с развернувшимися революционными событиями была прекращена. В марте 1921 г. в новом, уже советском управлении авиапромышленности подняли вопрос о целесообразности восстановления самолета ГАСН. После аварии в 1921 г. работы по самолету ГАСН более не возобновлялись.

Приветствую уважаемое сообщество!
ПРОТОТИП для следующей своей работы неплохо описан у Шаврова и Маслова в статье «Самолеты Дмитрия Григоровича» , также присутствуют статьи в и-нете , напримерhttp://www.airwar.ru/enc/bww1/gasn.html Информации по самолёту крайне мало, но присутсвуют несколько фото весьма приличного качества. Все фото из открытых источников.
Интересная система подмоторных рам- стоек, хвостовое оперенье, смонтированное на подкосах и необычная система амортизации у поплавков обещали любопытные моменты в процессе.
Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения)
Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения)

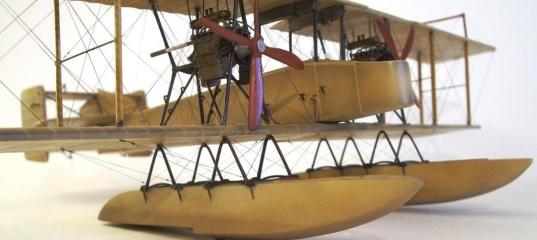

МОДЕЛЬ самодельная, крылья выполнены из толстого (почти 3,5 мм) пластика от фруктовницы от старого холодильника. Пластик отлично обрабатывается, но достаточно твёрдый и плотный. Также использовал пластик от старой клавиатуры (1мм)
Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения)
КРЫЛЬЯ, ХВОСТовое оперенье из листового пластика, ну и « напилинг, обдиринг, скрябинг и шкуринг». Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) .
Кроме того, пластик от яичных грохоток стал обшивкой фюзеляжа и поплавков. Использовал также квадрат 1Х1 от Тамии, и различные обрези вак, тянутый литник, проволока, мед. иглы и др.
КАБИНА «нафантазирована» исходя из ранее собранных моделей и описания в статьях. Сиденья от Феликстоу, ремни из малярного скотча. Носовой и фюзеляжный отсек без детального содержимого.
Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения)

МОТОРЫ на прототипе стояли Ролс-Ройсы.
Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения)
Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения)
СТОЙКИ из зубочисток, талрепы скручены из медной проволоки, растяжки- чулок.
Краски- грунт и акрил (основной окрас) от Тамии, всё остальное от самых разных производителей.
Немного подробностей стройки здесь http://scalemodels.ru/modules/forum/viewtopic.php?t=76238&postdays=0&postorder=asc&start=0
С уважением, Адрей.

Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения)
Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения)
Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения)
Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения)
Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения)
Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения) Самодел 1/72 ГАСН (Гидро-Аэроплан Специального Назначения)
