Самодел 1/48 Ш-2

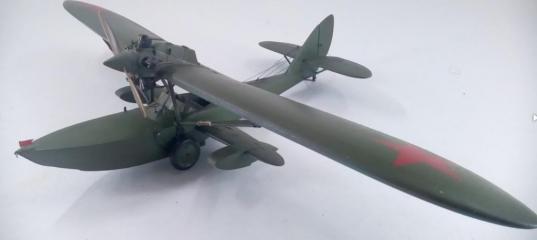

Доброго всем времени суток. Вот решил показать свою первую самодельную модель. Выбрал Ш-2 потому что он состоит из плоских поверхностей, думал будет просто собрать фюзеляж. Ну, как водится (наверное) вычертил чертёж и приступил к постройке.

 Взял листовой полистирол , вырезал борта, приложил к чертежу, всё нормально (потираю руки). Далее изготовил шпангоуты, приступил к склейке и тут...опаньки, оказалось что в сборе борта получились короче в носовой части, да и редан сдвинулся вперёд. Почесал репу, ага вот оно, не учёл кривизну. Пришлось переделывать аж два раза, но всё равно после полной сборки фюзеляжа носовая часть оказалась короче на 3 мм. пришлось наращивать. В остальном проблем с ним особых не было.
Кабина полностью самодельная. Спинки кресел делал так: на 3-х мм. полистироле вычертил силуэт спинки и не вырезая расчертил сетку для сверления отверстий в пересечении линий. Не вырезал спинки потому что так легче держать при работе, но главное пластик не лопнет при сверлении крайних отверстий, особенно если сверло притуплено.
Так, теперь шасси. Колёса от пары "ишачков" они подходят по диаметру но более узкие, по этому стачивать колёса по плоскости более половины. Колёсные диски на Ш-2 больше по диаметру, имитировал фольгой. Дугообразные направляющие из дюраля, выточил кольцо и разрезал на доли. Из металла потому что прикинул, если из пластика то если зацеплю обломаю выступающую часть. Как в воду глядел, цеплял не раз.
Для крыла донора не нашёл делал из 2+2мм. полистирола. Подкосы решил делать с начинкой , это я перестраховывался, металлический пруток, не проволоку, обклеил 5 мм. полистиролом. Устанавливал крыло тоже интересно, не хотелось просто сверлить отверстия под подкосы потому решил делать крепёж как на оригинале. В подкосы вклеил жестяные хомутики, а в крыло жестяные же скобы, соединил шпилькой. Теперь при желании крыло можно снять вынув шпильки.
Единственные детали которые я использовал почти без изменений это мотор и винт от По-2.

Ну вот это то что я вспомнил. Модели примерно 12 лет.


Всем успехов.


Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2
Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2
Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2
Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2
Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2
Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2
Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2 Самодел 1/48 Ш-2

Viman в 07.11.2018 - 12:30
Тема: Самодел 1/48 Ш-2
Добавлено спустя 1 минуту 38 секунд:

Pavel_P , спасибо за отзыв. Как это нет? А почему я их вижу?:-)
Pavel_P в 07.11.2018 - 12:41
Все фото на месте. С интересом посмотрел проект.
Anonymous в 07.11.2018 - 14:45
Тема: Самодел 1/48 Ш-2
Класс. Выглядит как настоящая
влад433 в 07.11.2018 - 15:37
Тема: Самодел 1/48 Ш-2
Хорошо проделанная работа! +
Zaets54 в 07.11.2018 - 17:04
Очередные респект, уважуха и проч. за самодел.
Фото, правда, не очень.
Viman в 07.11.2018 - 17:20
Тема: Самодел 1/48 Ш-2
Коллеги, спасибо за отзывы. А с фото какая-то непонятка, на другом форуме те же фото выходят лучше ,а тут "туман" какой-то.
никан в 07.11.2018 - 20:27
Тема: Самодел 1/48 Ш-2
Отличная работа , но , на мой взгляд , хромает покраска. Однотонно-монотонная , темноватая.
В 48-им масштабе смотрится не очень.
Viman в 07.11.2018 - 23:25
Тема: Самодел 1/48 Ш-2
Добавлено спустя 2 минуты 37 секунд:

никан, спасибо за замечания. Согласен, фото темноваты, в живую посветлее будет.
semalevik в 07.11.2018 - 23:31
Тема: Самодел 1/48 Ш-2
Отличная летающая лодка. +1
Viman в 08.11.2018 - 22:18
Тема: Самодел 1/48 Ш-2
Добавлено спустя 51 секунду:

semalevik, спасибо за оценку.
