Обзор Master Korabel 1/72 Канонерский ЙОЛ

  С пониманием принципа сборки деревянных моделей, ко мне пришло также понимание, что надо было начать с более простой в сборке модели, где поменьше пушек, такелажа и прочих вычурностей. Например, такая, как модель канонерского йола от отечественной фирмы «Милания» (торговая марка «Master Korabel»).

На второй странице текстовой инструкции к модели (см. ссылку ниже) дана историческая справка о том, где, когда и зачем появились такие суда, как канонерские йолы. Поэтому я не стану переписывать текст из инструкции, а сразу перейду к обзору модели.

Модель представляет собой «wooden kit» очень хорошего качества, с детальной проработкой, которой славятся наборы этого производителя. В крепкой картонной коробке лежат: аккуратно упакованные детали из шпона, фанеры, ХДФ и дерева, раскроенные лазером; две довольно крупные платы фототравления; нитки, блоки и крупнокалиберная пушка. На пушке хочется остановиться особо. Отлита она отлично, без облоя, без литьевого шва, зато с российским гербом, и… уже зачернена. Это я бы отметил, как заботу о начинающих моделистах, у которых, возможно, не окажется дома химии для чернения металлов.



Каркас йола базируется на толстой основе из ХДФ, которая не допускает коробления и помогает четко расположить шпангоуты, не прибегая к помощи стапеля. Шпангоуты и некоторые силовые элементы выполнены из фанеры. Везде, где требуется снять малку, лазером сделаны метки. Обшивка корпуса и палуба однослойные, из шпона анегри. Модель невелика, а шпангоуты располагаются с очень небольшими промежутками, поэтому однослойная обшивка мне видится вполне оправданной. Киль, весла, подставка и другие внешние детали раскроены на 2-х миллиметровой планке из груши, что придаст модели благородства и солидности.

Паруса предлагается сшить самому. Для этого в наборе есть ткань (хорошего качества) и выкройки в нужном масштабе. Но есть в продаже и готовые (уже сшитые) паруса. Мачты делаются из груши.

Такелажные нити трех диаметров и трех же разных оттенков бежевого лично меня не устроят. Я буду свивать тросы сам. Для проводки такелажа даны качественные блоки из груши собственного (ООО «Милания») производства.

Всякая металлическая утварь дана на платах фототравления. Детализация богатая. Но и здесь я отмечу досадное упрощение технологии. Дело в том, что утки даны травлеными, а должны быть деревянными. Для устранения этого недостатка поможет набор уток размером 5,5 мм, выпускаемый формой «Лавка корабела» (см.фото).


Помогут в сборке йола 2 листа чертежей формата А3 (точнее, один лист с двусторонней печатью), цветной альбом с иллюстрациями процесса сборки и черно-белая инструкция. С инструкциями можно ознакомиться и скачать по следующим ссылкам:
фото инструкция: http://master-korabel.ru/manuals/mk0202_ph_instr.pdf
текстовая инструкция: http://master-korabel.ru/manuals/mk0202_text_instr.pdf
раскрой парусов: http://master-korabel.ru/manuals/mk0202_sails.pdf

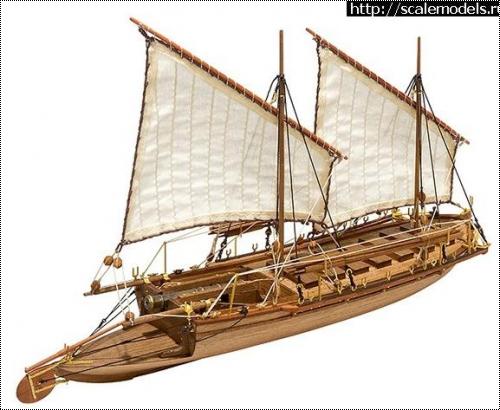

В качестве итога могу сказать, что модель канонерского йола – это отличная модель для начинающих. Да и опытных моделистов, думаю, она не огорчит. Да, есть некоторые недостатки, но в целом, это прекрасная модель корабля отечественного флота начала 19 века.

Спасибо за внимание. С уважением, Остапец Александр (aka Остап)
