Trumpeter 1/350 HMS Dreadnought-M, 1907г.

Добрый день.
Чтобы хоть что-то было в моей галерее, решил разместить здесь свою последнюю модель.
Представляю вашему вниманию модель линейного корабля HMS “Dreadnought” от Трумпетера по состоянию на 1907 г.



 О прототипе много говорить не буду. “Отец линкоров” (впоследствии даже названный одним из чудес XX столетия) известен всем.
Основные ТТХ.

Параметры

Водоизмещение - 18 120 т нормальное, 20 730 т полное. Длина - 160,74 м наибольшая. Ширина25,01 м по миделю. Осадка - 9,03 м нормальная, 9,50 м предельная
Бронирование - главный пояс: 179—279 мм, рубка: 279 мм, палуба: 18—76 мм, башни: 305—279—76 мм, барбеты башен: 279—203—102 мм.
Технические данные.
Силовая установка - 18 паровых котлов «Бабкок и Уилкокс», 4 турбины системы Парсонса.
Мощность - 23 000 л.с. расчётная на валах, 26 350 л.с. испытания на полном ходу. Винты 4. Скорость - 21,6 узла максимальная. Дальность плавания - 6 620 миль на 10 узлах.Экипаж - 685—692 человека (1905 г.), 732 человека (1909 г.), 810 человек (1916 г.).
Вооружение.
Артиллерийское вооружение 5×2 305-мм/45 Mark X, 28×76-мм противоминных на лафете, 1×76-мм десантная пушка, 5 пулемётов. Торпедно-минное вооружение - 5 456-мм ТА, 23 торпеды.
Постройка «Dreadnought» началась в октябре 1905 года, на верфи «HM Dockyard» в городе Портсмут, вступил в строй в декабре 1906 года.
Почти вся служба корабля прошла в водах Англии, не считая нескольких дальних походов. За годы войны никаких подвигов «Dreadnought» не совершил, его орудия не сделали ни одного выстрела. Во время Ют¬ландского сражения корабль находился в ремонте. Лишь однажды, 18 марта 1915 г., возвращаясь вместе с эскадрой линкоров на базу и получив с линкора «Marlborough» сообщение о находящейся в зоне видимости подводной лодке, в Северном море «Dreadnought» встретил германскую субмарину U-29, которой командовал Отто Веддиген, и потопил ее та¬ранным ударом. Так он отомстил за гибель четырех британских крейсеров, потопленных Веддигеном на подводной лодке U-9 («Aboukir», «Cressy», «Hogue» 22 сентября 1914 г., «Hawke» 15 октября 1914 г.).
C 1919 г. в резерве, в 1921 г. продан на слом, в 1923 г. разобран.

Теперь о модели и сборке

Использовалось: сама коробка, расширенное травление Дредноута для Звезды от NorthStarModels, стволы от Мастера, палуба и цепи от Artwox, декали от Понтоса и Бегемота. Такелаж – спандекс, сети – колготки, краски – Тамия, Звезда, смывка X-19(Smoke) и AK 304.
Трумп никак не огорчил, а иногда и приятно удивлял (травлом, качеством стыковки…), только жадненький немного. К примеру, шлюпбалки сделал, а самих шлюпок – нет, и т.д. Но это, в принципе, мелочи – качество модели хорошее.
Норт, как всегда, сделал неплохое травление, но кое-что из этого набора могут монтировать только лилипуты, мне такое сделать невозможно.
Стыковка травла под модель Звезды и модели от Трумпа, скажем так, прошла ПОЧТИ без больших проблем. Но кое-какие нюансы есть. Даже те же размеры травления и пластиковых деталей почему-то не совпадают – выходит, что и модели Звезды и Трумпа также не совпадают.
Палубу от Артвокса обязательно надо промазывать каким-то (я мазал ПВА, а то и Моментом) клеем.
Ну и самое “страшное” – звёздочки-антены. Это была для меня отдельная сборка. Думаю, мой метод (тонкая стальная проволока в виде несущей конструкции) имеет право на жизнь, если в наличии будет очень тонкая стальная нить или проволока. Я в тот момент тоньше первой гитарной струны ничего не нашёл.
Стройка продолжалась с перерывами на обед более полутора лет.

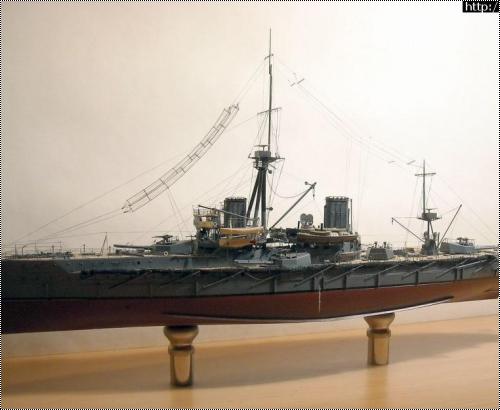

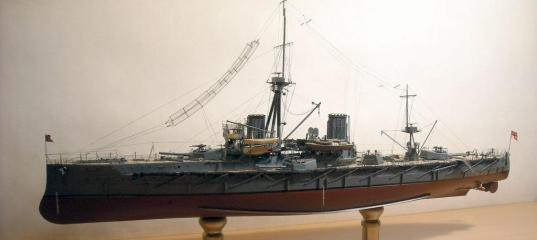

Приятного просмотра.

Trumpeter 1/350 HMS Dreadnought-M, 1907г. Trumpeter 1/350 HMS Dreadnought-M, 1907г. Trumpeter 1/350 HMS Dreadnought-M, 1907г. Trumpeter 1/350 HMS Dreadnought-M, 1907г. Trumpeter 1/350 HMS Dreadnought-M, 1907г.
Trumpeter 1/350 HMS Dreadnought-M, 1907г. Trumpeter 1/350 HMS Dreadnought-M, 1907г. Trumpeter 1/350 HMS Dreadnought-M, 1907г. Trumpeter 1/350 HMS Dreadnought-M, 1907г. Trumpeter 1/350 HMS Dreadnought-M, 1907г.
Trumpeter 1/350 HMS Dreadnought-M, 1907г. Trumpeter 1/350 HMS Dreadnought-M, 1907г. Trumpeter 1/350 HMS Dreadnought-M, 1907г. Trumpeter 1/350 HMS Dreadnought-M, 1907г. Trumpeter 1/350 HMS Dreadnought-M, 1907г.
Trumpeter 1/350 HMS Dreadnought-M, 1907г. Trumpeter 1/350 HMS Dreadnought-M, 1907г. Trumpeter 1/350 HMS Dreadnought-M, 1907г. Trumpeter 1/350 HMS Dreadnought-M, 1907г. Trumpeter 1/350 HMS Dreadnought-M, 1907г.



» Информация о статье
tellur в 07.12.2015 - 01:30
Тема: Trumpeter 1/350 HMS Dreadnought-M, 1907г.
Спасибо, уважаемые Коллеги!
Ну а "что-то покажу" я, думаю, когда следующую модель закончу... Если мой Мелкий опять кеглю не возьмёт...
С уважением, Юрий.
Лодочник в 07.12.2015 - 14:01
Модель действительно отличная получилась. Вопрос: а антенны действительно так провисали? Я как-то считал, что они натянуты должны быть.
Sigvard в 07.12.2015 - 14:30
Вопрос: а антенны действительно так провисали? Я как-то считал, что они натянуты должны быть.
Может и не так сильно, но провис есть..

#
tellur в 07.12.2015 - 15:40
Провис небольшой, конечно, был. Я же просто не смог распрямить (если это вообще возможно) струну.
Можно даже переделать, при наличии более прямой, а, главное, более тонкой проволоки.
С уважением, Юрий.
Маляр в 07.12.2015 - 16:55
Тема: Trumpeter 1/350 HMS Dreadnought-M, 1907г.
Натягивание всех этих тросов-просто кошмар для меня.
Pavel_P в 07.12.2015 - 16:57
А было сравнение модели со Звездинским Дредноутом?
Лодочник в 08.12.2015 - 19:51
Sigvard, tellur Спасибо за информацию, особенно за фото.
tellur в 08.12.2015 - 21:35
Тема: Trumpeter 1/350 HMS Dreadnought-M, 1907г.
Особого тщательного сравнения я не проводил, но так как травло сделано под Звезду, приходилось часто делать уточнения. Трумп, конечно, сделан получше, но у Звезды есть кое-какие элементы (и это не только мусорные рукава или те же шлюпки), коих и помине нет у Трумпа. Опять же какое-никакое (и далеко не всегда плохое), но есть травло трумпа.
Ares в 12.12.2015 - 15:51
Молодец, Юрий! С удачным завершением трудной стройки!
tellur в 18.12.2015 - 02:11
Спасибо, Вениамин.
А существуют лёгкие стройки?... :shock:
