Технология расчаливания и изготовления тандеров

Многие спрашивают о технологии расчаливания и имитации тандеров (талперов). Обычно этот вид крепления используется не только для авиамоделей, но и моделей кораблей и строительной техники. Эта статья рассказывает о том, как это сделать довольно просто и из доступных материалов.

Технология расчаливания и изготовления тандеров Технология расчаливания и изготовления тандеров
Талреп (тандер) — устройство для стягивания и выбирания слабины такелажа, кабелей и т.д. Обычно состоит из двух винтов с противоположной резьбой, вкручиваемых в специальное кольцо с двумя резьбовыми отверстиями.

Цитата:


Талреп, тандер, винтовая стяжка используется для натяжения металлических тросов при расчаливания бипланной коробки фермы и других элементов конструкции самолета. Массовое использование тандера получило при расчаливании бипланной коробки, самолетов Первой Мировой войны. Для обеспечения достаточной жесткости конструкции, необходимо было обеспечить достаточное натяжение стальных тросов.
Mig-29 http://mig-29.moy.su


Материалы

В качестве основного материала для расчаливания, обычно могут быть выбраны различные материалы. Из наиболее популярных и известных мне, могу перечислить следующие:
1. Wingnut Wings - нить для расчаливания. D=0.16мм. Стоимость ~16 долларов США. Интернет магазины;
2. Мононить ГАММА D=0.12 мм (100% нейлон). Стоимость ~40 руб. Магазины для шитья и хобби;
3. Полимерная нейлоновая нить от черного детского бантика. D=~0.08мм. Универсальные магазины. Бант придется распустить на нити.
Технология расчаливания и изготовления тандеров Технология расчаливания и изготовления тандеров Технология расчаливания и изготовления тандеров

Технология

Лично я, предпочитаю мононить ГАММА [2]. Ее легко найти в магазинах. Она легко тянется. В случаях длительного хранения с перепадом температур, натяжение восстанавливается обычным бытовым феном. Кроме того, она не имеет волнистой фактуры, которая может появляеться на нити от бантика. Опять же она бывает белая и черная, следовательно, ее не надо красить.

Итак, технология:
Технология расчаливания и изготовления тандеров

1. Берем выбранную нить, которая будучи заправленной в отверстие через микро-трубочку (тянутая ватная палочка) и возвращенная в нее обратно через отверстие кабанчика или ушко крепления расчалки, фиксируется на цианокрилат.
Технология расчаливания и изготовления тандеров

2. Лишнее от обратного фрагмента нити отсекается после полимеризации клея (склеивание лучше проводить внатяг, фиксируя оставшиеся длинные концы нити скотчем). В 3 мм от окончания трубочки наносим каплю густого ПВА диаметром ~2 мм. Не боимся, что толстовата - она сядет в диаметр ~1 мм, после полимеризации. Когда, все высохнет красим темным металиком и наносим смывку.

3. Петельки, на которых крепятся тандеры, просто скрученная медная проволока D=0.1 мм (трансформатор от сгоревшего фена, например) на сверле D=0.6 мм и вклеенная по шейку в отверстия цианокрилатом.
Технология расчаливания и изготовления тандеров Технология расчаливания и изготовления тандеров

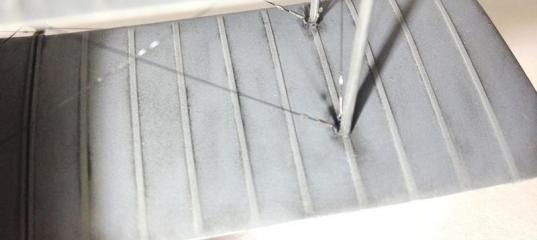

Пример выполнения на готовой модели (Лебедь VII)

Подробная сборка модели описана в этой ветке форума.
Технология расчаливания и изготовления тандеров Технология расчаливания и изготовления тандеров Технология расчаливания и изготовления тандеров Технология расчаливания и изготовления тандеров Технология расчаливания и изготовления тандеров Технология расчаливания и изготовления тандеров


Удачи Вам и надеюсь, что эта технология позволит Вашим моделям выглядеть как истинные шедевры - эффектно и правдоподобно!
Мы же все это придумываем, чтобы техники шагали в массы!

P.S.: Спасибо Дмитрию Москаленко aka Mig-29, за правильный стимул написать эту статью.


С уважением,
Сергей Данилин aka SDSoft



» Информация о статье
fokkerd21 в 30.09.2014 - 11:30
Тема: Технология расчаливания и изготовлени...(#7731) - обсуждение

Очень полезная статья. Спасибо!!!
andrew62 в 30.09.2014 - 12:00
Тема: Технология расчаливания и изготовления тандеров
Я так и не научился тянуть ушную палочку, поэтому нашел для себя другой вариант. Беру оплетку жилы витой пары, той где одна жила, и вытягиваю ее аккуратно зажав оба кончика пассатижами. Получается быстро и фактически гарантированно. Главное тянуть аккуратно без резких движений. по поводу нити, нашел в магазинах рукоделия эластичную нить Strick Elastik - 200 метров по цене около 150 рублей.
Anti-pin в 30.09.2014 - 12:46
Если денег не жалко, можно готовые купить
http://www.gaspatchmodels.com/products/metal-turnbuckles-48.html

или травлёные
SDSoft в 30.09.2014 - 20:39
Беру оплетку жилы витой пары, той где одна жила, и вытягиваю ее аккуратно зажав оба кончика пассатижами.
Отличная идея. Обязательно попробую. Спасибо!!

Добавлено спустя 2 минуты 55 секунд:

fokkerd21
Спасибо за оценку!!
musikaze в 02.10.2014 - 03:15
Если денег не жалко, можно готовые купить
http://www.gaspatchmodels.com/products/metal-turnbuckles-48.html

или травлёные

На мой взгляд это самое толковое здесь.
badger в 04.11.2014 - 20:53
Для 72 нашел такое:
#
их там много :mrgreen:
sergio_vitalio в 04.11.2014 - 21:03
А я вчера нашел вот такую хрень, насколько я понял это полая трубочка, и не надо ничего вытягивать, нарезал колбасу и вперед, жаль черного цвета нет.
http://www.hiroboy.com/catalog/product_info.php?cPath=47&products_id=3330
