Приветствую Вас уважаемые, любители стендового моделизма! По просьбам трудящихся, делюсь с Вами нехитрым способом изготовления провисания полотна на рулевых поверхностях.

1.Подготавливаем рулевую поверхность, тщательно шлифуем и убираем все неровности. Отмечаем карандашом невидимые нервюры.

2.Приклеиваем точно по линии разметки полоску скотча.

3.Первое шабрение делаем наждачкой с более крупным зерном я использую "1000". При выборе наждачки учитывайте твердость пластика. Начинаем шабрить поверхность в навправлении указанной стрелкой,всегда упираясь в скотч.
Наждачку удобно обернуть вокруг цилиндрической формы.

4.После первого шабрения получаем вот такой результат:

5.Более мелкой наждачкой "2000" повторяем операцию и получем:

Качество получаемой поверхности каждый определяет сам. Следовательно, операцию шабрения можно повторять неоднакротно. Но помните, чем больше шабрите тем более глубокое будет провисание. Поэтому учитываете зерно наждачной бумаги при первом шабрении.

6.Далее проводим карандашом ту нервюру, возле которой мы только что шабрили. Это делается для того, чтобы в случае неудовлетворительного результата, можно было легко найти пик выступающей поверхности (нервюру) и повторить шабрение.

7.Приклеиваем скотч теперь уже с другой стороны линии, на то место, где мы только что шабрили.

И следуюшую полоску скотча на соседнюю нервюру.

8 Начинаем шабрить ограниченное скотчем пространство от центра к краям скотча.

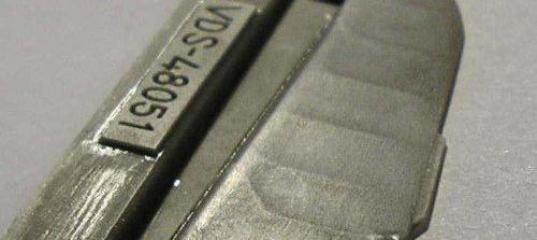

Доводим поверхность до идеальной, на ваш взгляд. Посматриваете на поверхность в скользящем свете.

Метод хоть и прост, на певый взгляд, но требует много времени. Так как каждую линию вам приходится шабрить с обеих сторон. Если вы делаете элероны, то рекомендую вам делать за один присест нижние поверхности элеронов, а в следующий раз верхние поверхности.
У себя заметил, что после перерыва поверхности уж больно различные получаются. Каждый провис начинать свежей наждачкой, для этого почаще подрезайте края.
