Azmodels 1/72 MoranG (Морже) Козакова

Эта модель напоминает о временах, когда на самолётах ещё не ставили пулеметы. Воздушные бои велись из личного оружия и при помощи смекалки.

Планы по сборке этой модели постоянно менялись: от изкоробочной сборки до почти изготовления с нуля. Попытка привести в божеский вид детали крыла была безуспешной: плоский профиль и толстая кромка не поддались исправлению.

Крыло

Отфрезеровал крыло. Профиль нервюры обрисован по фотографиям из Виндсока по Моранам. План крыла взят из Моделиста-Конструктора.

В прошлый раз, когда я занимался такой же чепухой для Григоровича М5, фотография процесса не делал. Текстовое описание получилось сложным. В этот раз процесс задокументирован:
1. Фрезеровка нижней плоскости крыла:
Azmodels 1/72 MoranG (Морже) Козакова



 2. Наклеена фольга, залито эпоксидкой:
Azmodels 1/72 MoranG (Морже) Козакова
3. Фрезеровка верхней поверхности:
Azmodels 1/72 MoranG (Морже) Козакова
4. Фрезеровка контура крыла:
Azmodels 1/72 MoranG (Морже) Козакова
5. Заготовка перевернута, выборка основы со стороны нижней плоскости:
Azmodels 1/72 MoranG (Морже) Козакова
6. Результат на фоне стружки:
Azmodels 1/72 MoranG (Морже) Козакова
7. Крылья вручную отделены от основы, без повреждений не обошлось. Загрунтовано:
Azmodels 1/72 MoranG (Морже) КозаковаAzmodels 1/72 MoranG (Морже) КозаковаAzmodels 1/72 MoranG (Морже) Козакова

В результате:

толщина крыла по задней кромке 0,35мм, максимальная толщина 1,1мм, относительная толщина 4%.

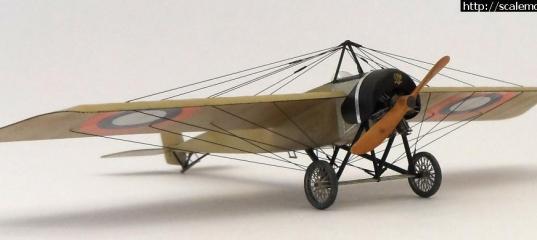

Из набора использованы в доработанном виде детали фюзеляжа, капота, стойки. Без доработки: кошка и декали. Хвостовое оперение из листового пластика. Фототравление из разных наборов.
Azmodels 1/72 MoranG (Морже) Козакова Azmodels 1/72 MoranG (Морже) Козакова Azmodels 1/72 MoranG (Морже) Козакова Azmodels 1/72 MoranG (Морже) Козакова Azmodels 1/72 MoranG (Морже) Козакова
Azmodels 1/72 MoranG (Морже) Козакова Azmodels 1/72 MoranG (Морже) Козакова Azmodels 1/72 MoranG (Морже) Козакова Azmodels 1/72 MoranG (Морже) Козакова Azmodels 1/72 MoranG (Морже) Козакова
Azmodels 1/72 MoranG (Морже) Козакова Azmodels 1/72 MoranG (Морже) Козакова Azmodels 1/72 MoranG (Морже) Козакова Azmodels 1/72 MoranG (Морже) Козакова Azmodels 1/72 MoranG (Морже) Козакова



» Информация о статье
Нечаев в 19.01.2014 - 01:46
Класс!
Максим Былкин в 19.01.2014 - 01:59
Паша- молодец!
Mig-29 в 19.01.2014 - 06:20
Павел, примите и мои поздравления с окончанием работы над этим проектом.
Моран исключительно хорош! Очень точная, аккуратная работа!
Spit в 19.01.2014 - 08:09
Ювелир, однако! :grin:
korolevvlad в 19.01.2014 - 11:08
О! Танкист вернулся! :grin:

Молодец! Красивый, аккуратный аэроплан и с катушкой!


С уважением, Влад.
Redstar_72 в 19.01.2014 - 23:13
Отлично!
fokkerd21 в 22.01.2014 - 17:22
А готовые работы кто-то приклеивать будет?
BORIS22 в 23.02.2014 - 10:27
Паша, как всегда здорово. Ну и кто говорит, что 72-ой масштаб умирает :wink:. Не дождетесь :evil: .

С уважением, Андрей.
REDCAT в 18.03.2014 - 12:40
Тема: Azmodels 1/72 MoranG (Морже) Козакова
Сильно! Весьма понравилась работа!

несколько недопонял насчет фрезеровки - я так понял изготовлялась обратная форма для отливки крыла? И зачем верхнюю часть было с обратной стороны вырезать из плашки?..
Pump в 18.03.2014 - 19:55
Да, на первом этапе была изготовлена форма для отливки нижней поверхности крыла. Верхняя поверхность получена фрезеровкой застывшей смолы. Цель обработки с обратной стороны плашки: оставить минимально возможную толщину основы. Иначе готовое крыло получается приклеенным к основе на большой площади и его отделение без повреждения не возможно.
