Фототравление в домашних условиях - Собственный опыт

Начитавшись статей и затарившись химией, решил попробовать потравить чего-нибудь дома.


Сделав набег на кладовку коллеги по работе, выпросил у него 2 метра медной фольги толщиной где-то 0.15 мм ( со слов коллеги он размотал ее с отработавшего мотора).
Фототравление в домашних условиях - Собственный опыт

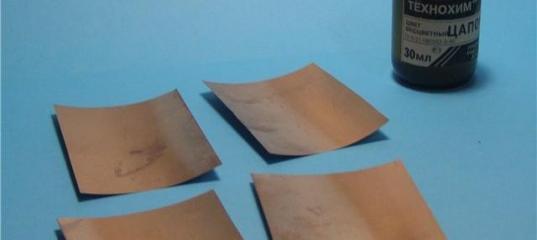

нарезал фольгу на требуемые куски - по размеру деталей которые буду травить.
Сторону на которую буду наносить изображение прошлифовал наждачкой и помыл в проточной воде со средством для мытья посуды ( протирать растворителем почему не рекомендуют)
Фототравление в домашних условиях - Собственный опыт
И так материал подготовлен теперь надо нанести нанести изображение.

Используют в основном 2 способа .

  1. используя лазерный принтер.
  2. использую фоторезист.

1 Нанесение изображения с помощью лазерного принтера


Выставив максимальный контраст на принтере - распечатал макет на подложке от самоклеющейся бумаги и на простой офисной бумаге
Фототравление в домашних условиях - Собственный опыт
Фототравление в домашних условиях - Собственный опыт
Переводить изображение буду с помощью старенького ламинатора . но можно и утюгом.
Макет, напечатанный на подложке самоклейки, перенесся без проблем, но если приглядеться то можно заметить что контраст тонера не везде одинаковый - думаю из-за старого лазерника, так что лучше использовать новый принтер для печати макета.

Фототравление в домашних условиях - Собственный опыт

а вот офиска приклеилась намертво

Фототравление в домашних условиях - Собственный опыт

пришлось отмачивать в воде и затем отдирать ее от пластины

2 Нанесение изображения с помощью фоторезиста

Использовал пленочный фоторезист - негативный. Он с двух сторон покрыт пленкой ( матовой и глянцевой) Отодрав матовую пленку попытался
приклеить его к фольге - но как оказалось он почти не клеится.

Пришлось его два раза прокатать ламинатором при температуре 100 градусов ( можно и утюгом).

Фототравление в домашних условиях - Собственный опыт

Желательно всю работу проводить в затемненном помещении!
Напечатал макет на прозрачной пленке для струйных принтеров ( такая пленка есть и для лазерников)

Фототравление в домашних условиях - Собственный опыт

Для засветки буду использовать вот такую лампу

Фототравление в домашних условиях - Собственный опыт

Фольгу с макетом зажимаем между стекол - чтоб небыло бокового засвечивания Для засветки собрал такую горку расстояние от лампы до макета 20 см. Время засвечивания 5 минут.

Фототравление в домашних условиях - Собственный опытФототравление в домашних условиях - Собственный опытФототравление в домашних условиях - Собственный опыт

Бережем глаза!

Для проявки фоторезиста использовал щелочь. Развел ее в теплой воде. проявлять надо 20-30 секунд - не более , затем бежать в ванную и под проточной водой смывать откисший  фоторезист ( можно использовать жесткую кисточку)

Вот наши пластины и готовы к травлению.
1 использовался тонер на офиске
2 тонер на подложке самоклейки
3,4 - фоторезист

Фототравление в домашних условиях - Собственный опыт

Травление


Для травления использовал электрическую плитку
Пластиковую бутылку - обрезанную

Фототравление в домашних условиях - Собственный опыт

китайский компрессор

Фототравление в домашних условиях - Собственный опыт

Комбайн в сборе

Фототравление в домашних условиях - Собственный опыт
Для травления использовал протравливатель для меди ( хотя можно и хлористым
железом)
Фототравление в домашних условиях - Собственный опыт

Процесс травления


Нагреваем воду в кастрюле
( соответственно и саму жидкость для травления ) до 50 градусов
(рабочая температура - 40 -45 градусов )

Фототравление в домашних условиях - Собственный опыт

опускаем фольгу в емкость и смотрим за травлением . периодически
вынимаем следя за глубиной травления.
получаем первые результаты

Фототравление в домашних условиях - Собственный опытФототравление в домашних условиях - Собственный опытФототравление в домашних условиях - Собственный опыт

Остатки фоторезиста с фольги убираем в растворе щелочи ( где где его
проявляли ) замачиваем на мари минут пока он не отваливается

Фототравление в домашних условиях - Собственный опыт

цапон лак и тонер смывал 647 растворителем.

Фототравление в домашних условиях - Собственный опыт

Полученные результаты


нанесение рисунка тонером

Фототравление в домашних условиях - Собственный опытФототравление в домашних условиях - Собственный опыт

нанесение рисунка фоторезистом

Фототравление в домашних условиях - Собственный опытФототравление в домашних условиях - Собственный опыт

Вот такое вот у меня получилось .





» Информация о статье
http://scalemodels.ru/articles/6455-fototravlenie-v-domashnikh-uslovijakh---sobstvennyjj-opyt.html
GP1 в 19.07.2013 - 10:49
Тема: Фототравление в домашних условиях - С...(#6455) - обсуждение

Поздравляю с освоением этой очень полезной технологии
Судя по фото отечественный фоторезист ПФ-ВЩ-50? у него много, очень много минусов :( , после долгих мучений перешел на Ordyl Alpha 340, цена та же, а качество...
да просто приятно работать...
Crow2A в 19.07.2013 - 19:36
Как раз сейчас осваиваю технологию. Вот об очередной не до конца удавшейся попытке.

Хотелось бы поподробней узнать:
- что за протравливатель для меди и
- как в деталях устроен бульбулятор?
GP1 в 19.07.2013 - 23:22
Тема: Фототравление в домашних условиях - Собственный опыт
протравитель для меди - это по всей видимости персульфат аммония
бульбулятор - обычный аэратор для аквариума
удачи.
jean в 21.07.2013 - 00:06
Crow2A


в дне пластиковой бутылки проделано отверстие в которое вклеен распылитель воздуха для аквариума. к нему подсоединен компрессор . В процессе травления бульканье способствует перемешиванию раствора для травления.
Oleg83tt в 21.07.2013 - 19:00
Тема: Фототравление в домашних условиях - Собственный опыт
Новые технологии - это хорошо.
Vorobey в 08.11.2013 - 01:10
Надо попробовать !
