Как сделать покрасочный бокс своими руками

Лучшие статьи

Тестирование красок Jim Scale 7-й серии.

Использование грунта под металлик

Тестирование прозрачных лаков Jim Scale 7-й серии.

Компрессор в стиле стим-панк

Как изготовить колёсо со спицами с помощью зубчатого колеса?

Приветствую всех. С Новым годом и Рождеством!!! Мне удалось сэкономить хорошую сумму денег и сделать бокс под свои нужды и размеры.
С покраски первой своей модели, я пользовался обычной коробкой от посылки. Вариант дешевый и сердитый, но… проблема в том, что взвесь никуда не девалась и оседала по всему застекленному балкону.

Работал я в маске-респираторе с фильтрами Jeta Safety 5000.

Маска шикарная. Запахов никаких, но… даже с закрытой балконной дверью, вся кака в итоге просачивалась квартиру, что вызывало праведный гнев у супруги и доставляло мне самому немало проблем. И уже тогда меня начали посещать мысли о полноценном покрасочном боксе, но ценник и качество изготовления оных, не смогли перебороть мою жабу и я полез искать варианты самодельных боксов в сети.

В итоге, я нашел чертежи, которые меня устроили и на базе этих чертежей изваял свой вариант. Чертежи первоисточника прилагаются. Не могу точно сказать, где я их нашел, так как прошло довольно много времени. Могу только сказать автору большое спасибо.

Концепция осталась прежней, но я немного изменил размеры. Если быть точнее — увеличил ширину до 60 см. Сделал я это по той простой причине, что грузовики в 24 масштабе бывают довольно длинными.

Использовался лист белого пластика, толщиной 5 мм. Размеры, собственно, рассчитаны на ту же самую толщину.
Вентилятор поставил Awenta WGB 125, с помощью гибкого воздуховода вывел выброс каки за окно через сэндвич-панель.
Кроме того, добавил светильник светодиодный LLT SPO-108 18Вт 160-260В 4000К 1440Лм 600мм IP40. Получилось довольно неплохо. Освещение и вентиляция включаются одновременно с помощью старого переключателя от какой-то лампы.

Надеюсь, мой опыт пригодится кому-нибудь сэкономить нормальную сумму денег.

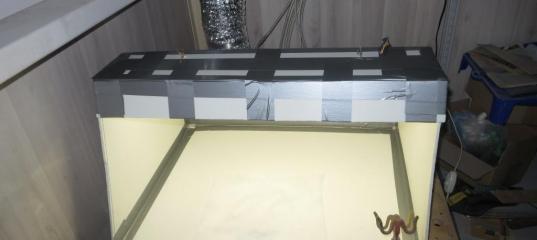

Что получилось, смотрим на слайдах.

Просмотров: 21111
Опубликовано: 3.1.17 09:01

» Автор
witcher80
Опыт:	730
Репутация:	+11

Чистящая станция для аэрографа или как сэкономить 1000 руб.

Подставка для покраски мелких деталей своими руками

Применение крокодилов в моделизме

Как сделать мобильный мини-компрессор

Фототравление в домашних условиях - Собственный опыт

Как сделать звукопоглощающий ящик для компрессора

Очередной покрасочный стенд - Привод HD,IKEA,Tamiya

Технологии: Как рисовать декали

omega 03.01.2017 - 11:02
Тема: Как сделать покрасочный бокс своими ...(#10607) - обсуждение

"Простенько и со вкусом" :grin: Я бы ещё добавил фильтр перед вентилятором из нетканого материала. Менять фильтр дешевле, чем менять забитый красочной пылью вентилятор... :wink:
С уважением - Олег.

witcher80 03.01.2017 - 12:00

Этот бокс у меня типа прототипа. Я так и сделал. Наклеил туда полоски липучек и клею туда с рулонов ткань. Получилось типа фильтра.

Lonestar 03.01.2017 - 12:28
Тема: Как сделать покрасочный бокс своими руками

WhiteKnight 03.01.2017 - 21:53

Добавь занавеску из нетканого, типа входной фильтр.
Имхо включать вентилятор и свет лучше раздельно. Свет нужен всегда, а вентиляция только при работе с химией.

Конструкция держится только на скотче, без металлического крепежа?

witcher80 04.01.2017 - 09:25

Я выше написал, что сделал на липучке крепеж для нетканного, типа фильтра.

Так как это прототип, то все крепится на скотче и довольно крепко. Возможно буду менять размеры в большую или меньшую сторону.
На базе этой штуки, я может сделаю из фанеры, а может и не буду. Посмотрим.

WhiteKnight 04.01.2017 - 18:24

Не не не, занавеску на самой коробке, от пыли.

Nenomernoi 25.03.2021 - 10:27
Тема: Как сделать покрасочный бокс своими руками

Спасибо автору, по этим чертежам все получилось сделать как и хотелось. https://youtu.be/2-h86I1WX6A Правда я блок сделал с вентилятором и всей проводкой отдельно

cergo 25.03.2021 - 12:13

Я сделал из пласт. короба. Сзади гофра, сверху лампа. Красота. И размер большой.
