Звезда 1/72 Ми-35М - Серый кардинал

Доброго времени суток,уважаемые коллеги! Хочу представить на ваш суд ещё одну свою работу в тематике «вертолёты». Строил его в рамках ГБ «Вертолёты КБ М.Л.Миля» проходившего на родственном ресурсе. Модель строилась параллельно с Ми-24ВП.

Итак, что из себя представляет прототип?

Ми-35М-серийная версия глубоко модернизированного Ми-24. Вертолёта, который отнюдь не собирается уходить «на покой». (Поэтому я и сравнил его с «Серым кардиналом», к тому же окраска вертолёта только подчёркивает это название ). Выпуском обновлённого «крокодила» занимается ОАО «Росвертол». Напомню основные различия в вертолётах: Вместо ОПС «Радуга» Установлена новая ОПС-24Н с гиростабилизированной оптико-электронной станцией ГОЭС-324, а так-же лазерный дальномер. Крыло укороченное (сохранено 4 точки подвески). Все четыре пилона снабжены механизмом подъёма. Шасси неубирающиеся, что в отличие от Ми-24 обеспечивает энергопоглощение при падении. На Ми-35М установлены новые, более мощные двигатели ВК-2500-02 (производства «Мотор-сич»). НВ глубоко модернезирован (аналогичен НВ Ми-28). Рулевой винт так-же изменён (установлен новый «Х»-образный малошумный винт(так-же аналог Ми-28)).

Здесь я вкратце упомянул лишь основные внешние отличия (для внешнего сравнения).Модернизация так-же затронула и бортовую электронику, но это уже совсем другая тема.
Звезда 1/72 Ми-35М - Серый кардинал

Перейдём к модели

Модель строил из набора «Звезды» Ми-35М. За прототип выбрал вертолёты из 344-го цбп и плс АА (Торжок)
Перво-наперво обращаю внимание на отсутствие в наборе блока «Липа». При разработке литников, на «Звезде» разместили эту самую «Липу» на литнике с лопастями. А в наборе Ми-35М эта плата целиком новая. Липы там нет. Но зато эта самая «Липа» есть в наборе Ми-24А.(т.к.там она не используется, я её благополучно «экспропреировал»). Ещё один неприятный сюрприз-фюзеляж был выкручен винтом. После склейки образовались щели (как я не пытался их подогнать).

Десантный отсек и кабины экипажа постарался доработать по фото борта из Торжка . Потолочную панель десантного отсека я решил переделать (она всё-же отличается от Ми-24).Получилось не совсем хорошо, но опыт получен.
Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал
В кабинах экипажа добавил кое-какие «мелочи» (кислородные баллоны,прицел и вентиляторы)
Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардиналЗвезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал
Внешних доработок пришлось сделать немало. Носовую оптико-прицельную станцию хотел сначала сделать с «нуля», но потом всё-же решил доработать имеющуюся в наборе.
Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал
Все антенны на хвостовой балке самодельные.
Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал
Амортизатор основной стойки пришлось делать самодельный (вначале не планировал, но после неудачной окраски и последующей смывки я его сломал). Как я уже упомянул, я параллельно строил два борта-Ми-24ВП и Ми-35М. Поэтому многие детали (ПВД, строевые огни) я делал в двух комплектах. Вот вкратце по сборке.

Покраска

Традиционную для себя грунтовку серебрянкой (грунтовал детали на платах литников) в процессе подгонки-шпатлёвки практически всю стёр. Решил грунтовать повторно грунтом от «ТАМИИ». Грунт лёг не совсем удачно (проявилась шагрень). Немного подчистив проблемные места и решив, что краска всё «сгладит», я взялся за аэрограф…признаюсь-я совершил глупость . Краска только усиливала все неровности и огрехи. Я решился на радикальные меры - полностью удалил окраску и шпатлёвку спиртом. (вот тут-то я и сломал амортизатор основной стойки). Я почему-то для себя решил, что окраска будет не сложной  -вартолёт-то весь с ног до головы серый…..я ошибся уже дважды.



 Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал
Ну а дальше всё по-новой. Грунт (теперь уже серебрянкой). Окраска в серый. (не зная точного цвета, мешал на глазок из Тамиевских акриловых красок). Немного попытался создать «Панельный эффект» более светлым тоном. Глянцевый лак АКВА АКАН. Декаль ( Новые ОЗ-Бегемот, техничка-из набора +наборная из имеющихся в наличии. Тактический номер - Аутентик декалз на Су-27. Самая неудачная дека - сильное смещение обводки, но другой более-менее подходящей я найти не сумел).

Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал

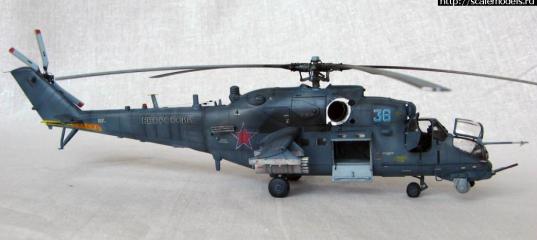

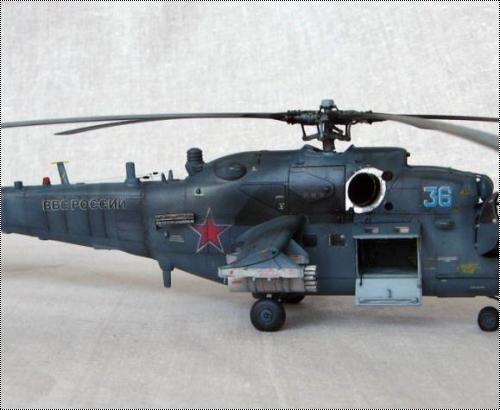

Смывка (пастель на фейри). Матовый лак Mr.Hobby. Немного нанёс копоть. Натяжная антенна-нить от бантика. Фотографировать пришлось тоже три раза.Вот что получилось в итоге:
Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал
Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал
Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал
Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал Звезда 1/72 Ми-35М - Серый кардинал

 Подробная работа над моделью находится  здесь

» Информация о статье
Kent в 28.05.2013 - 09:05
практика показала, что "липа" штука бесполезная (мягко сказанно) пущенная по 24-ке ракета с ИК наведением всегда шла аккурат на включённую станцию... Так что её никогда не включали.
Вот те раз....!!! Интересная новость! :shock:
Dimok73 в 28.05.2013 - 21:24
Вот те раз....!!! Интересная новость!
Ну а я,честно говоря,эту инфу уже слышал где-то. Потому мне и непонятно,почему на машинах Камова ставят новый комплекс "Президент-С" , а на Ми-35м(разумеется речь идёт о поставках в РОССИЙСКУЮ авиацию) стоит всё та-же "Липа" :roll: .
ghostmoffets в 11.07.2013 - 19:33
Тема: Звезда 1/72 Ми-35М - Серый кардинал(#6345) - обсуждение
Отлично модель сделано, камуфляж ещё бывший мин.обороны вел !
Dimok73 в 11.07.2013 - 19:53
Отлично модель сделано, камуфляж ещё бывший мин.обороны вел !
Спасибо за отзыв! Да уж,камуфляж "а-ля Сердюкофф" не яркий....но это часть нашей истории :)
ghostmoffets в 23.07.2013 - 03:13
Ещё есть странный камуфляж на Су-34 это его цвет !
Asan в 12.08.2013 - 09:19
Тема: Re: Звезда 1/72 Ми-35М - Серый кардинал
Дима отличный бородавочник получился!!!На будущее,кто будет красить в серый цвет,он есть готовый у АКАНа,правда он не конкретно для ВВС России,но по марке это он RAL 7015.

Это краска RAL:7015 Schiefergrau. А можно ли вместо неё использовать, например, RAL:6006 Feldgrau, FS:36320 Dark Ghost Grey или А - 14 Стальной? Или какой-нибудь ещё? А, может быть, от "Звезды" что-то похожее есть?
Redstar_72 в 20.08.2013 - 23:51
RAL 6006 Feldgrau - точно нет, абсолютно другой оттенок (зелёный). FS 36320 Dark Ghost Grey гораздо светлее. Мне кажется, FS 36118 Dark Sea Grey может подойти.

А-14 Стальной, по-моему, тоже светловат. Тогда скорее АМТ-11.

Из Звезды - может "Тёмно-серый танковый" попробовать? (Сужу по картинке ).
Asan в 22.08.2013 - 08:23
RAL 6006 Feldgrau - точно нет, абсолютно другой оттенок (зелёный). FS 36320 Dark Ghost Grey гораздо светлее. Мне кажется, FS 36118 Dark Sea Grey может подойти.

А-14 Стальной, по-моему, тоже светловат. Тогда скорее АМТ-11.

Из Звезды - может "Тёмно-серый танковый" попробовать? (Сужу по картинке ).

АМТ-11 есть, а вот с американскими FS-красками сложнее. Посылка идёт почти месяц в наши края. Попробую "Звезду" найти...
Babtor в 22.08.2013 - 21:57
Модель отличная, но сколько же ещё ждать, кода производители смолы удосужат её вниманием на приличную кабину пилотов...
Анатолий Лысенко - Rowdy в 23.09.2014 - 13:05
"Перво-наперво обращаю внимание на отсутствие в наборе блока «Липа». При разработке литников, на «Звезде» разместили эту самую «Липу» на литнике с лопастями. А в наборе Ми-35М эта плата целиком новая. Липы там нет."
"Липы"нет и на прототипе на который Zvezda дает декаль и вариат окраски.

# # #
Да и цвет у этого борта какой-то скорее с зеленоватым оттенком...
Я так понимаю это предсерийный опытный?
