Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года

 Доброго дня, уважаемые моделисты. Год прошел под знаком «Ришелье» и вот, наконец, пришла пора поставить модель на полку и сесть за написание статьи. Благодарю всех, кто следил за постройкой в форуме, надеюсь, и следующие свои стройки также освещать. Под конец попытался было поучаствовать в ГБ, но не хватило запала окончить все в срок. Итак, поехали.



Прототип

Прототипом послужил линкор «Ришелье» на период сентября 1940 года. Почему именно на этот период? Во-первых,: по моему мнению, именно 23-25го сентября 1940го года в истории этого корабля случилось самое заметное событие, а именно – сражение с английским флотом (операция “Menace”(«Угроза»)). Вся его дальнейшая карьера была не очень богата на яркие свершения, а вышеупомянутая операция интересна хотя бы тем, что, по сути, по разные стороны баррикад второй мировой оказались практически союзники – таких примеров не много. Во-вторых: чисто эстетически мне не очень нравится то, во что корабль превратили американцы в 43м. По сути, сделали еще один безликий стероидный линкор по образу и подобию сонма собственных. Ну и в-третьих: это был вызов – очень хотелось что-нибудь мощно запилить:)
Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года

История создания

Корабль быль заложен в 1935 году и спущен на воду в 1939м , всего в серии были 3 единицы: «Ришелье», «Жан Бар» (заложен в 1936, спущен на воду в 1940м), «Клемансо» (заложен в 1939, но строительство не было завершено). Также имелся проект четвертой единицы – «Гасконь», но его строительство так и не было начато. Корабли строились как противовес итальянскому классу «Литторио» и немецким карманным линкорам типа «Дойчланд». По признанию многих специалистов корабли типа «Ришелье» стали наиболее новаторскими среди так называемых «35000-тонников» или «договорных линкоров». По боевой мощи «Ришелье» уступал «Ямато» и «Айове» и был примерно равен «Бисмарку» (при этом, в скорости уступал лишь «американцам»), но при этом он имел существенно меньшие габариты и водоизмещение. При относительно небольшом тоннаже корабль имел отличное бронирование и мощную артиллерию.

Служба

Вторую мировую «Ришелье» встретил на достройке в Бресте. 13.6.1940 вышел на ходовые испытания и пробы артиллерии. 14 июня вел огонь по наступавшим на Брест германским войскам. 18 июня взяв на борт курсантов Военно-Морской Академии и персонал Морского Штаба ретировался из Бреста и 23 июня прибыл в Дакар. 25 — 28 июня пытался перейти в Касабланку, но был вынужден вернуться в Дакар. Ночью 7 июля 1940 на внешнем рейде Дакара «Ришелье» был атакован моторным катером с авианосца «Hermes», но ни одна из сброшенных им глубинных бомб не взорвалась. Утром 8 июля атакован шестью торпедоносцами «Суордфиш» с "Hermes" и получил повреждения в результате неконтактного взрыва торпеды под днищем. Корабль принял 2400 т воды и сел кормой на дно, вышли из строя два вала. 12 июля был снят с грунта и переведен на внутренний рейд, но полный ремонт в условиях Дакара был невозможен.

Операция “Menace”(«Угроза»)

23 — 25 сентября 1940 г. «Ришелье», после неудавшихся переговорах о сдаче (которые руководились генералом Де Голем), стал главным объектом нападения британского Соединения М (линкоры «Barham», «Resolution», авианосец «Ark Royal», 3 тяжелых крейсера, 1 лёгкий крейсер, 10 эсминцев). Англичане не могли допустить никакой возможности того, что французские корабли попадут к нацистам. 24 сентября, во время налета шести бомбардировщиков «Суордфиш» с «Ark Royal», «Ришелье» получил два близких разрыва 114-кг авиабомб, ответным огнем сбил три самолета. При попытке открыть огонь по британским кораблям на «Ришелье» разорвало ствол правого 380-мм орудия башни №2; находящееся рядом с ним орудие также было повреждено, но линкор продолжил стрелять из 152-мм башен. Затем «Ришелье» получил попадание 381-мм снаряда между носовой надстройкой и трубой — повреждения незначительны. Позже он отразил еще одну атаку торпедоносцев «Суордфиш» с «Ark Royal», сбив один самолет, а 25 сентября добился попадания 380-мм снарядом в британский линкор «Barham». Тогда же единственная оставшаяся боеспособной французская лодка «Бевезиерс» всадила торпеду в нос «Resolution». Этого англичанам оказалось достаточно, они прервали бой и ушли в базу. Так закончилось самое яркое сражение в истории этого корабля.
Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Фото сделано в момент боя с англичанами - Ришелье справа посередине среди фонтанов от разрывов
Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года
Схема боя в дакаре из книги "French Battleships 1922-1956" John Jordan & Robert Dumas
 Далее его ждет стоянка до 43го года в Дакаре, затем переход в Штаты, модернизация, после – участие в нескольких операциях вместе с англичанами по добиванию жалких остатков японских вооруженных сил – в основном обстрел береговых позиций. У него был еще шанс повоевать в охоте за последним действующим японским тяжелым крейсером «Хагуро», но к разочарованию капитана и команды, «Хагуро» был потоплен 16 мая 1945 года четырьмя английскими эсминцами, безо всякой помощи от «Ришелье».
Из списков корабль исключили в 1957м, а уже 25 августа 1958 года отправили на слом в Геную, к итальянцам.
Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года

Постройка

Что имеем:

  • Модель Ришелье по состоянию на 1943 год от Трумпетер. Модель известная, из плюсов могу назвать неразделенный по ватерлинии корпус (ура!!).... и пожалуй все
  • Набор травления от Flyhawk (Не понравилось)
  • Иллюминаторы от Flyhawk и NorthStar (последние больше понравились)
  • Набор стволов от Master Model (380 мм х 8, 152 мм х 9, 100 мм х 12). Несмотря на то, что в комплект Flyhawk входят 380 и 152 мм стволы, пришлось докупить этот набор. По двум -причинам: у Flyhawk 380 мм короткие - под бластбаги (коих у меня на модели нет), да и 100 мм стволы отдельно от этого набора почему-то купить нельзя.
  • Куча всевозможного пластика от Evergreen

Несколько наборов от L'arsenal. А именно:

  • Navigation Bridge Equipment 1/350 (смола)
  • Paravanes 1/350 (смола) – Бесполезная трата денег.....
  • 20’’ Twin bitts and chocks 1/350 (смола) – кнехты и клюзы
  • Twin bitts assortment 1/350 (смола) – еще кнехты
  • Anti-skid deck mats 1/350 (травление) – противоскользящее покрытие в виде длинных матов
  • Самоклеящийся размеченный лазером шпон от www.artwox.com – 150x400 мм, 2 штуки. Не очень доволен – стоил на копейку дешевле шпона от KA Models, но у этого хуже прорисованы торцовые стыки досок, но с другой стороны сами доски сделаны мельче и как то аккуратнее что ли. Так что – смешанные чувства. Зато в наборе имеется очень симпатичная медная цепочка - что очень кстати
  • Травленая сетка 0,2 мм от МК1
  • Гуманитарная помощь от коллеги из Франции Nicolas aka LeBosco – смоляные шлюпки, иллюминаторы и кое какая палубная мелочевка – огромное ему спасибо – сильно выручил!
  • Прочее и прочее из запасников....

Процесс постройки детально описывать не буду – все подробно описано в моей ветке. Главное скажу – пилил много и долго:). На модели непеределанным не осталось ровным счетом ничего. Трумпетер несколько вольно трактует некоторые моменты, да и к тому же корабль 40го от корабля 43го сильно отличается. Ниже приведу некоторые основные этапы постройки в фотографиях (все что белое – сделано заново:))

Небольшие корректировки корпуса, восстановление ангара (изничтоженного американцами), кучи всякой мелочевки вдоль стенок надстройки, противоскользящее покрытие в носовой части палубы:
Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года
Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года
Орудия и целеуказатели. Башни ГК у Трумпа несеольео недомасштабированы, поэтому пришлось их увеличивать сразу во всех направлениях. Башни 150 мм потребовали только добавления кое-какой мелочевки, 100 мм тоже были конкретно доделаны. Целеуказатели были практически полностью сделаны с нуля - трумповские никуда не годятся..
Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 годаTrumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года
Главная надстройка и труба были конкретно переделаны. В основном тут проблема не в Трумпетере, а просто в различиях версий 40го и 43го годов.
Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 годаTrumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года
Катапульты - моя гордость:) Собрал с нуля используя придуманый на ходу метод. Может не я первый, но все же:). Кран тоже с нуля - не было его в 43м.
Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года
Ну и всякие прочие мелочи, включая 37 мм автоматы, которые так же пришлось делать с нуля - не удалось подобрать ничего похожего ни у одного из производителей.
Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года

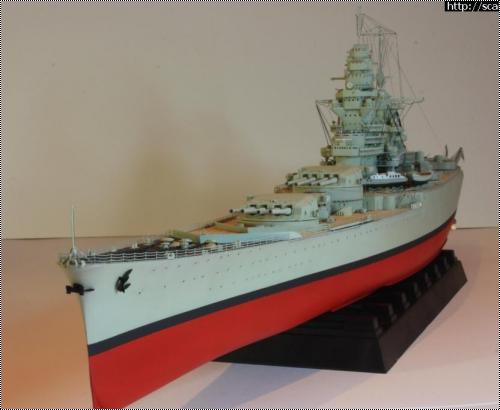

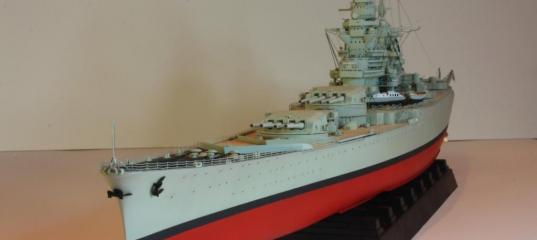

Ну и вот - результат:
Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года  Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 годаTrumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года
Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 годаTrumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года
Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 годаTrumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года
Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 годаTrumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года
Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 годаTrumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года
Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года
Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года

Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года

Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года Trumpeter 1/350 Линкор Richelieu - Сентябрь 1940 годаTrumpeter 1/350 Линкор Richelieu - Сентябрь 1940 года

Подытожу

Работа над моделью принесла несказанное удовольствие. Не уверен, что если бы у Трумпа было меньше косяков, то было бы больше удовольствия - напротив - ощущение того, что год прожит не зря:) Для себя решил, что все же освою технологию литья смолы - при таких масштабных переделках порой надоедает делать одно и то же по 10 раз. Сейчас на стапеле появится Граф Шпее, который должен преобразиться в Лютцов - вот там то мне литье и пригодится.
Неоднозначное мнение касательно травления Флайхок - качество хорошее - вмеру прочное, под своим весом не гнется. но косяков - уйма. Чего-то не хватает, чего-то больше чем нужно. Инструкция ужасная - некоторые элементы в ней просто не отражены. Под конец выяснилось что лееров очень конкретно не хватает - спасли запасы. Постараюсь избегать в будущем.

Параваны от Ларсенал - убого... Выбросил, использовал ветерановские.
В общем и целом - мне понравилась работа над моделью - займет достойное место под пылью:) Жду ваших комментариев и замечаний - идеальной модели не существует и моя уж точно ей не является:)

PS: Фотографии немного отливают зеленоватым цветом - не пойму что не так, вроде белый выставлял верно. Может быть эфект у краски такой, может свет не тот. Пытался корректировать в редакторе - все равно не то. На деле он не зеленый!
