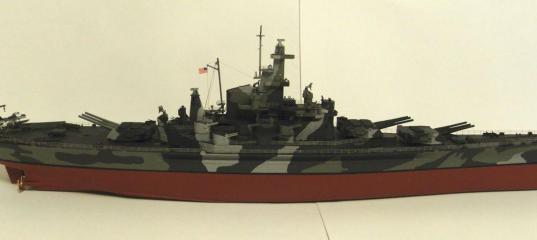

Trumpeter 1/350 Линкор BB-60 Alabama

 Это моя первая статья здесь. Попробую учесть все рекомендации администрации.

Перед началом сборки имеем

Модель была собрана осенью 2010 года.

К несчастью для меня сайт Trumpeter как раз находился на реконструкции и о точной схеме камуфляжа я мог только гадать. Показывал его фотографии знакомым с вопросом на счет наличия третьего цвета в камуфляже.
На сайте нашел цветные изображения корабля на этот период. Также пользовался иллюстрированной энциклопедией "Линкоры Второй Мировой".
Буквально за пару дней до намеченного дня начала сборки, я поехал в Москву на книжный рынок в СК "Олимпийский", где увидел свежую книгу Виктора Чаусова "Истребители линкоров. Американские суперлинкоры типа "Саут Дакота"". Из нее я узнал, что "Alabama" носил в 1942 году 2 камуфляжные окраски Ms 12 (ноябрь 1942 года) и Ms 15 (декабрь 1942 года). Отличие между ними состоит в добавлении в камуфляж Ms 12 третьего цвета Haze grey 5-H.
На основе полученной информации решил собирать корабль, используя камуфляжную схему Ms 15.

Trumpeter 1/350  Линкор BB-60 AlabamaTrumpeter 1/350  Линкор BB-60 AlabamaTrumpeter 1/350  Линкор BB-60 Alabama

Сборка модели

Сборка проходила достаточно гладко. Детали хорошо стыковались. Без облоя. Было приятно работать.
Фотографий самого процесса сборки я не делал. Кроме лееров и такелажа дополнений нет.
Немного сбила с толку фотография на коробке, где палуба модели окрашена в голубой цвет. Возникшее замешательство исправила цветная фотография однотипника "Alabama" линкора BB-59 "Massachusetts" на сайте. Она сделана с борта "Alabama" немного из глубины, в кадр попал открытый люк на палубе и 3 орудия ГК, в солнечную погоду и предельно четко виден цвет палубы "Alabama".
Изначально хотел орудия ГК оставить подвижными, но они не держались желаемом угле возвышения, поэтому их пришлось закрепить.

Окраска

Корабль полностью окрашен кистью. Мне больше по душе кисти Revell.
Палубу, как обычно, красил на факту сборки конкретного яруса. Камуфляж обоих бортов сделал сразу после окраски палубы. Камуфляж башен ГК и цитадели сделал уже после сборки всей базовой модели с постоянным контролем четкого перехода в вертикальном сечении цветов камуфляжа от яруса к ярусу.
Уже закончив красить правый борт, я прочел на обновленном сайте Trumpeter, что они в модели использовали схему Ms 12. Я решил продолжить работать со схемой Ms 15, ориентируясь на аналогичный камуфляж линкора BB-58 "Indiana".
Ниже ватерлинии и ватерлиния линкора окрашены эмалевой матовой краской Revell. Всё, что выше, матовый акрил Tamiya, за исключением радаров, окрашенных в серый металлик.

Леерное ограждение и такелаж

Леерное ограждение устанавливал по факту, нарезая участки необходимой длины.
Исторический прототип, по наблюдениям, нес такелаж только между фок-мачтой и грот-мачтой.
Я использовал черные нейлоновые нитки толщиной 0,1 мм. Они очень прочные, но при этом плохо гнутся. Пришлось малость попыхтеть. Клей Revell схватил нитку быстро не изменяя структуру.

Trumpeter 1/350  Линкор BB-60 AlabamaTrumpeter 1/350  Линкор BB-60 AlabamaTrumpeter 1/350  Линкор BB-60 Alabama

Фотосессию проводил дома на листах ватмана. После чего немного редактировал в программе XnView.
В данный момент исторический прототип является кораблем-музеем в мемориальном парке города Мобил, штат Алабама. Корабль посажен днищем на грунт.

» Информация о статье
Benchwarmer в 30.03.2011 - 08:03
Тема: Trumpeter 1/350 Линкор BB-60 Alabama(#3946) - обсуждение

Красить кистью линкор в 1/350 - это ооооооооок! :)
YuraVS в 30.03.2011 - 08:21
Тема: Trumpeter 1/350 Линкор BB-60 Alabama
Поздравляю с дебютом на сайте!
Корабль получился хорошо, особенно если учесть, что окраска в ыполнена кистью.
Что еще сказть.. даже не знаю.
Если Автора устраивает глубина деталировки, то стоит немного внимательнее отнестись к прямым границам цветов - кое-где видно дрожание кисти (решетка трубы, крыши башен 127мм, цвет надстроек кое-где "сполз" на палубу). Можно было сделать такелаж более подробным - даже на боксарте показано побольше всяких "веревочек" между мачтами;) И конечно надо следить что бы не перетянуть такелаж - на Вашей Алабаме грот мачта ИМХО оттянута такелажем назад.
Попробуйте для такелажа выщипанные нитки из нейлонового бантика или шифона - они намного лучше гнутся, чем мононить, и узелки от них на рангоуте менее заметны.

А вообще стоит подумать о том, чтобы "наполнить" линкор мелочовкой. Там же очень много всяких эрликонов-бофорсов, вьюшек, трапиков, радаров... Если добавить травленые детали, модель будет гораздо интереснее рассматривать.
ALT2065 в 30.03.2011 - 11:25
Тема: Trumpeter 1/350 Линкор BB-60 Alabama
Поздравляю!
Для кисточки отлично.
Деталировки бы добавить - конфетка бы получилась.
heavy в 30.03.2011 - 11:43
потихоньку прибывает корабелов, которые хотя бы собирают "модели из коробки" с минимальными дополнениями.
что не может не радовать. Если люди не бросят это дело - в дальнейшем качество моделей будет только расти.
Ну и будет с кем общатся и обмениватся опытом. Не закиснем так сказать в своем болоте :wink:
U-boot в 30.03.2011 - 14:37
Тема: Trumpeter 1/350 Линкор BB-60 Alabama
Это мой единственный американский линкор. Собирал 10-14 дней.
Я попробую учесть все советы пожелания в далее собираемых моделях. Особенно приятны советы потому, что ни чем на аргументированной критики я уже вдоволь начитался в Вконтакте.

Сейчас я буду размещать уже раннее собранные модели.

У меня под стеллажом с моделями целый склад моделей в коробках. Потихоньку обзавожусь довесками.
South в 30.03.2011 - 18:03
Приветствую! Для первого линкора - замечательно. Только как то темновато.
YuraVS практически все сказал - подписываюсь, от себя добавлю АЭРОГРАФ!!! хотя бы самый простой.
И 10-14 дней на линкор ИМХО "маловато будет" (с). Но, ничего, опыт дело наживное, главное продолжать.
Успехов!
U-boot в 30.03.2011 - 18:27
Среди всех линкоров этот не первый.
Аэрографом (комплект от Tamiya) я работал на линкоре "Kongo" (Aoshima, 1/350). Использую тамиевский акрил. "Kongo" и несколько других кораблей выложу чуть позже.
Я долго "варился в собственном соку". А вообще на данный момент у меня скопилось в разной степени паршивости 36 кораблей, 17 подлодок и 14 самолетов от 22 фирм. Данное увлечение выросло из книг: я хочу пощупать то, о чем читаю.
Zetta в 30.03.2011 - 18:55
и все таки остался вопрос по палубе.
Похоже она у вас окрашена в один из цветов камуфляжа, но Measure 15 (12 mod) говорит, что палуба должна быть Deck Blue.
Про отстальное уже сказали - удачи в след. сторойках!
U-boot в 30.03.2011 - 19:14
Нет. Палуба темнее. Если провести краской цвета камуфляжа по палубе, то будет заметно. Белый фон сильно стирает разницу в цветах.
На фото ВВ-59 "Массачусетс" с палубы ВВ-60 "Алабама". На это фото я ориентировался в окраске палубы при сборке модели.


По моему существенных различий в темном цвете камуфляжа и цвете палубы нет.
heavy в 31.03.2011 - 10:19
По моему существенных различий в темном цвете камуфляжа и цвете палубы нет.

по сравнению с оригиналом, краски на модели желательно осветлять - иначе модель будет казатся излишне темной
для маштаба 1/350 нужно осветление не меньше 25%
