Комбриг 1/700 эскадренный броненосец Орел

 Эскадренный броненосец «Орел» фирмы «Комбриг» в масштабе 1/700 стал моей первой моделью корабля, которую я решил построить, к нему был приобретен набор фототравления FLYHAWK MODEL. До этого момента я занимался солдатиками и бронетехникой в 35-м масштабе. Так что опыта постройки изделий из эпоксидной смолы у меня не было совсем, и вот что получилось…

Первым делом я начал с поиска чертежей и описаний. Но достаточной информации найти не удалось, и поэтому я, в основном, использовал выкройки бумажной модели, уменьшенные до семисотого масштаба. Сравнение с ними показали, что мостики, мачты, центральный мостик были неточными. Я решил, что будет легче их изготовить вновь, чем пытаться их исправить.

Так как чертежей точных не было, поэтому сильных переделок корпуса я не делал, только добавил стволы 75 мм орудий, закруглил кромки бортов под передним мостиком, под задним мостиком на спардеке добавил борт. Следующим шагом было изготовление мостиков. Я их сделать из тонкого полистирола и остатков литников. Рельсы под прожекторы сделал из тонкой медной проволоки и приклеил суперклеем. Затем доделал дымовые трубы с использованием иголок и проволоки. Стволы башен среднего калибра сделал из медицинских иголок разного диаметра.

Комбриг 1/700 эскадренный броненосец ОрелКомбриг 1/700 эскадренный броненосец ОрелКомбриг 1/700 эскадренный броненосец ОрелКомбриг 1/700 эскадренный броненосец Орел

Теперь настало время для рисования. Я использовал эмали TAMIYA и MODEL MASTER. Палубу закрасил темным цветом под дерево, сухой кистью более светлых тонов (намешал на глазок) прошелся по поверхности и затем, еще более светлым и желтым, нанес несколько хаотичных мазков. Сделал маску из малярного скотча и из аэрографа задул корпус черным цветом (с небольшим добавлением белого, чтобы был не сильно черным) . Палубу мостиков покрасил красно-коричневым цветом, трубы желтым. На рубках серебристым металликом нарисовал окна.

Комбриг 1/700 эскадренный броненосец ОрелКомбриг 1/700 эскадренный броненосец Орел

К сожалению, в наборе не были предусмотрены опоры под центральную надстройку, и их пришлось делать самому (получилось раза с шестого) из бумаги пропитанной суперклеем. Также самостоятельно сделал переход с центральной надстройки на задний мостик. Затем, установив мостики, занялся изготовлением мачт. Все, что было в наборе связано с мачтами я отложил в сторону. Подобрав проволоку необходимого диаметра, спаял мачты и сделал из тонкого полистирола марсы и салинги. После установки мачт на место натянул растяжки на трубах и приклеил шлюпки с катерами. Шлюпок в наборе, к сожалению, имеется недостаточное количество, но дополнительно я их не изготавливал, а установил столько, сколько было. Мачты окрасил серым цветом, марсы и реи черным. Из проволоки и полистирола сделал кран-балки и приклеил их на место (в наборе их нет вообще). Тросы и такелаж изготовил из моно-нити. Флаг вырезал из фольги и покрасил.

Комбриг 1/700 эскадренный броненосец ОрелКомбриг 1/700 эскадренный броненосец ОрелКомбриг 1/700 эскадренный броненосец ОрелКомбриг 1/700 эскадренный броненосец ОрелКомбриг 1/700 эскадренный броненосец ОрелКомбриг 1/700 эскадренный броненосец Орел

Наконец, дошло дело до воды. Акриловый гель у себя в городе не нашел, но так как очень хотелось закончить я решил сделать воду другим способом (возможно не очень удачным).

Комбриг 1/700 эскадренный броненосец ОрелКомбриг 1/700 эскадренный броненосец Орел

На деревянную подставку под углом наклеил полоски из картона, сверху наклеил лист бумаги с вырезанным по ватерлинии силуэтом корпуса. Покрасил его синей акриловой краской (достаточно густой) широкой грубой кисточкой крупными мазками. Затем установил корабль на подставку и линию стыка воды и корпуса корабля аккуратно пролил клеем ПВА.

Комбриг 1/700 эскадренный броненосец ОрелКомбриг 1/700 эскадренный броненосец ОрелКомбриг 1/700 эскадренный броненосец Орел

После его высыхания нарисовал разводы сине-зеленым цветом, затем белой краской нарисовал пену.

Комбриг 1/700 эскадренный броненосец ОрелКомбриг 1/700 эскадренный броненосец ОрелКомбриг 1/700 эскадренный броненосец Орел

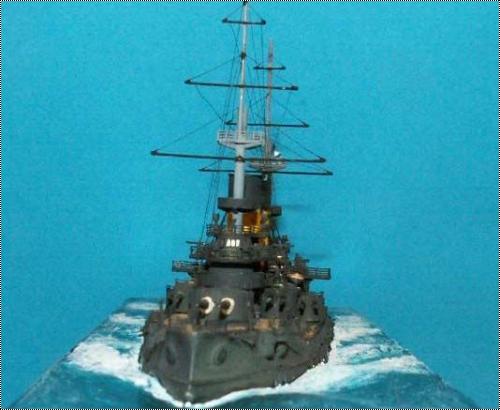

Но вот, вроде все… В целом, от постройки получил удовольствие, думаю ,что это у меня не последняя комбриговская модель.
Комбриг 1/700 эскадренный броненосец ОрелКомбриг 1/700 эскадренный броненосец ОрелКомбриг 1/700 эскадренный броненосец Орел
