Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки

В 1929 году, 6 ноября поднялся в воздух один из самых шикарных и мощных самолётов. Именно этот был настолько шикарный, что ему в довоенной эпохе не было равных: первый в мире салон бизнесс-класса, вмещающий два пассажира в носовой части фюзеляжа; конструкция салона, рассчитанная на 13 пассажиров, кухню, курительную комнату, обзорную площадку и туалет.Было и довольно необычное конструкторское решение: разместить шестерых пассажиров у огромных панорамных окон в передних кромках крыльев, по три человека в каждом крыле. Помимо комфорабельности, были ещё и внушительные размеры: огромнейший размах крыла и сама его площадь уступала лишь модели J1000 Гуго Юнкерса и по праву классифицировалось такое крыло как " Летающее».

В 1929 году, 6 ноября поднялся в воздух один из самых шикарных и мощных самолётов. Именно этот был настолько шикарный, что ему в довоенной эпохе не было равных: первый в мире салон бизнесс-класса, вмещающий два пассажира в носовой части фюзеляжа; конструкция салона, рассчитанная на 13 пассажиров, кухню, курительную комнату, обзорную площадку и туалет.Было и довольно необычное конструкторское решение: разместить шестерых пассажиров у огромных панорамных окон в передних кромках крыльев, по три человека в каждом крыле. Помимо комфорабельности, были ещё и внушительные размеры: огромнейший размах крыла и сама его площадь уступала лишь модели J1000 Гуго Юнкерса и по праву классифицировалось такое крыло как " Летающее». Техническая новинка -тормозные колодки, а тележки шасси при посадке касались земли подобно современным лайнерам уже нашего времени.Двигатели на дизельном топливе с блеском помогли самолёту установить несколько мировых рекордов. Через пару лет конструкция самолёта был доведена до двухпалубной компоновки салона с 34 посадочными местами и более мощными двигателями. Пролетали «Юнкерсы“, по некоторым данным, до 1941 года, нося уже на киле характерную фашистскую символику, но ни разу не носили сугубо враждебно-военный характер.Лишь японцы по лицензии построили несколько самолётов-бомбардировщиков, взяв за основу уникальную летающую новинку.

Что касается именно описываемой модели, то взята она с прототипа 1932 года и носила на борту имя президента Германии " Generalfeldmarschall von Hindenburg».
Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки

Гофр

Это первое, с чем я столкнулся ещё задолго до работы с моделькой. В разговоре с коллегами я представал в образе какого-то героя-одиночки, которому предстояло cделать почти невозможное и крайне трудное. А я даже не представлял всего того объёма, наивный. В общем, как только я склеил обе половинки крыльев, то пошёл в магазин ещё за одним комплектом, чтобы набить руку на этом гофре. «Уж пусть будет дороже, чем плохо»,-подумал я и принялся за дело. Первое, что я сделал сразу-это выравнивание задних кромок до состояния острой бритвы.Аккуратно сточил кромки прямо по гофру, уничтожив его!!!
Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки
 Сточил-то сточил, и довольно быстро, но как долго я искал метод, позволяющий более качественно восстановить гофр…Перепробовал многое: и по сырому пластику, и по грунтовке, острым ножом в одну сторону, в другую, тупым концом, острым…в общем, всякими способами. И вроде нашёл: ножом с полукруглой формой носа по направлению вперёд от себя очень медленно и аккуратно, соблюдая параллельность и глубину линий.Объём работы велик: на одной лишь задней кромке одного только крыла я, по своим подсчётам, провёл очень много раз!!! Но лучше не считать сразу, а только после проделанной работы.
Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки
 Возникли и первые самоделки на модели-это петли крепления элеронов и закрылков на крыле. Выпиливаем «пакетом» 22 маленьких одинаковых Г-образных штучки из листа латуни и вставляем в прорези. Стоит отметить, что отклоняемые поверхности тоже гофрированные. Проделываем это всё со вторым крылом и переходим к менее сложному процессу.
Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки

Фигурки

Особого труда не составляло выкрасить кресла, но вот из-за желания увидеть пасажиров сквозь прозрачные стёкла пришлось пофантазировать на тему одежды. Окрасил вручную акриллом «Звезда», вклеил прозрачные детали и заполировал их.
Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки

Моторы и винты

После некоторых умозаключений я всё-таки не до конца понял, какие именно были винты.Документов про винты почти нет. Лопасти деревянные были на первых моделях, потом они стали металлическими.Цвет разнится от коричневого до чёрного. Да и сама форма лопастей была неодинаковой в разные периоды эксплуатации.
Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки

Шасси

Я даже и не подозревал, каким нелогичным может быть процесс сборки-покраски всего блока шасси. Диски и шины колёс я прокрасил просто, а вот вклеить их в тележки со стойкой –дело хитрое. Прокрашенные колёсики я вставил в тележки, окрашенные ранее, и склеил.Но я не продумал, что будет заметен стык и шов между стойкой и щитками колёсной пары. Поэтому я зачистил наждачной бумагой и выровнял поверхность, представляющая единое целое и только после этого взялся за вторичную покраску. Бумажками со всех сторон по окружности колёс я защитил уже прокрашенные шасси и задул акрилом Tamiya.
Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки

Хвостовое оперение

Тут ничего сложного нет. Имеющиеся детали по количеству я увеличил ровно в два раза, тем самым прибавив себе пару дней в рабочий процесс и получив намного лучший внешний вид. С помощью освоенной технологии я восстановил гофр и придал отклоняющимся элементам нужные градусы и углы.
Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки

Мелочёвка

Помимо выпиленных узлов крепления отклоняющихся поверхностей на крыльях и киле, я сделал антенну в носовой части, хвостовое колесо, выхлопные трубы и балансировочные компенсаторы под законцовками крыльев, а так же антенны и стойки к ним.
Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки

Подготовка к покраске

Боже, как долго и мучительно я выбирал нужную мне схему окраски. Практически не имея хороших фотографий в архивах и документах, я решил воспользоваться изображением на красочной коробке Ревелл, более-менее отчётливо видных картинок в книгах и сравнил с тем, что есть на фотографиях в интернете. Было решено красить, согласно схожести всех трёх источников информации. Однако при этом я обнаружил интересную деталь, ранее неувиденную, а именно: под крыльями от радиаторов к отклоняемым закрылкам идут параллельные четыре таких странных направляющих, похожих на толстые тросы, но сделать их было уже делом принципа. Из обычной проволоки вдоль канавок я проложил на цианокрилате эти самоделки и был доволен.
Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки

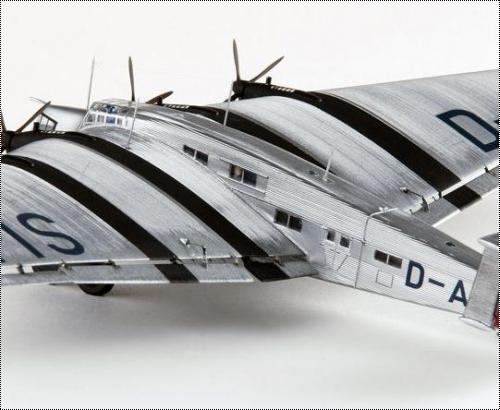

Сама же цветовая схема была простой: серебряный стандартный базовый цвет с чёрными вставками и полосами на крыльях. Нестандартным для меня на тот момент было одно: я никогда не пользовался Алкладом и решил подтвердить мнение о том, что это самый лучший металлик из всех. Лучший-то он лучший, да вот гофр с пылинками внутри его не очень полюбил. На фотографиях, конечно, выглядит куда более ужасно, чем на самом деле, но сам факт запыленности гофра я не учёл по неопытности. Под дюралюминием у меня лежит чёрного цвета акриловая Тамия для усиления глубины гофрированной поверхности.
Revell 1/144 Junkers G-38 - Чудо-юдо по-немецкиRevell 1/144 Junkers G-38 - Чудо-юдо по-немецки

Остекление

Это заметка довольно важная. Все стеклянные элементы покрыты переплётом, заметно скрывающую видимую площадь, под которой хотелось бы разглядеть внутренность пилотской кабины, сидящих пассажиров как внутри салона, так и внутри крыла.Задутый краской переплёт было довольно плохого качества и я долго думал, что сделано «не так»: или неровные границы масок, или плохо подготовленная поверхность давали мне много поводов всё переделать. На обрезках ненужных декалей задул из аэрографа нужным цветом и радости моей не было предела! Ровно, тонко и долго по времени мне пришлось приваривать их к стёклышкам.
Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки

Декаль

Очень хорошая и качественная декаль на бумажном листе оказалась злой подлянкой на деле. Я имею в виду цвет букв и цифр. Абсолютно не обратил на это внимание сначала, но потом было поздно: отдирать я не стал, да и жалко было потраченное время на заглаживание гофра, а надуть через трафарет все буквы я побаивался, избегая поддувов и наплывов краски на границах цветов. Размягчённая декаль в мокром виде великолепно легла в гофр, а когда высохла, то поднялась из канавок и в некоторых местах дала явный эффект серебрения. Завершением всего явилась приклеенная свастика, которую мне подарил коллега, и которую производитель не вложил в комплект по понятным причинам.
Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки

Заключение

С недоумением обнаружил в информационном пространстве недостаточное количество материала по этому самолёту и был приятно удивлён тому, что сделанных моделей ещё меньше.
Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки  Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки Revell 1/144 Junkers G-38 - Чудо-юдо по-немецки
