Eduard 1/48 И-16 тип 5 вып. 1938 - На войне с белофиннами

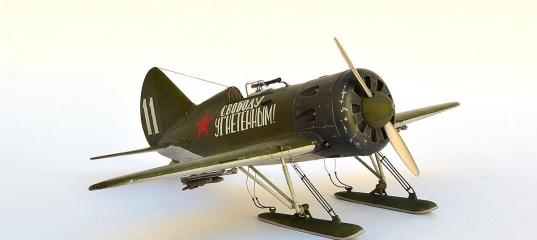

Не знаю, сколько еще раз буду применять слова "еще один" к "ишакам", но вот еще один - И-16 тип 5 выпуска 1938 г., на неубираемых лыжах, самолет майора Губанова из 61-й авиабригады КБФ на период зимы 1940 г., советско-финская война. Простая конверсия модели тип 10 Eduard. Достаточно простая конверсия базового набора Эдуарда.

 На центроплане был снесен закрылок и перенарезана расшивка, обычные доработки по добавлению гильзо- и звеньевыбросов, дренажных пистонов и пр., ниши закрыты щитками для лыжного варианта шасси (щитки подходят к нишам плохо). На выбранном прототипе стоял неподвижный стандартный козырек, но с неубранными полозьями для сдвижного, которые тоже были добавлены, как и прицел (из собственного набора для тип 5). Капот переделан под тип 5, передняя часть, как более правильная по форме, взята из набора АРК. Костыль и лыжонок собственного изготовления, лыжи из набора для тип 5 Не Омеги. Система ориентации лыж сделана из витой проволоки и нити EZ-line, получилось как получилось, пожалуй, не те материалы выбрал. Добавлена антенна из той же нити. Декаль из набора Бегемота. Орден на декали был без белой подложки, ее и в декали нет - вот такой очередной "подарок" от именитой фирмы. Вопреки исторической правде, оснастил модель и 2 парами РС-ов (Вектор) – потому, что сначала планировал другой вариант истребителя, переделывать накладки на крыле уже не захотелось. В начале 1940 г. РСы теоретически уже могли быть установлены.
Eduard 1/48 И-16 тип 5 вып. 1938 - На войне с белофиннами Eduard 1/48 И-16 тип 5 вып. 1938 - На войне с белофиннами Eduard 1/48 И-16 тип 5 вып. 1938 - На войне с белофиннами Eduard 1/48 И-16 тип 5 вып. 1938 - На войне с белофиннами Eduard 1/48 И-16 тип 5 вып. 1938 - На войне с белофиннами
Eduard 1/48 И-16 тип 5 вып. 1938 - На войне с белофиннами Eduard 1/48 И-16 тип 5 вып. 1938 - На войне с белофиннами Eduard 1/48 И-16 тип 5 вып. 1938 - На войне с белофиннами Eduard 1/48 И-16 тип 5 вып. 1938 - На войне с белофиннами Eduard 1/48 И-16 тип 5 вып. 1938 - На войне с белофиннами
Eduard 1/48 И-16 тип 5 вып. 1938 - На войне с белофиннами Eduard 1/48 И-16 тип 5 вып. 1938 - На войне с белофиннами Eduard 1/48 И-16 тип 5 вып. 1938 - На войне с белофиннами Eduard 1/48 И-16 тип 5 вып. 1938 - На войне с белофиннами

» Информация о статье
Труфанов_Сергей в 14.10.2020 - 15:12
Тема: Eduard 1/48 И-16 тип 5 вып. 1938 - На войне с белофиннами
А разве на тип 5 той эпохи были РСы? Даже если и были, то вряд ли в поздней однотонной окраске. И кок винта на черном капота тоже должен быть черным.
Usatiymen в 14.10.2020 - 16:35
Тема: Eduard 1/48 И-16 тип 5 вып. 1938 - На войне с белофиннами
Понравилась работа.
прохожий1917 в 14.10.2020 - 20:28
Полоз лыж ясеневый был. У Маслова в книге хорошее фото есть:

#

Кстати, на этой же фотографии видно, что консоли и центроплан разного цвета.
Для финской войны - серебристый и серый соответственно.
alex_reft в 14.10.2020 - 20:35
Такое ощущение, что консоли крыла снизу белым окрашены....
прохожий1917 в 14.10.2020 - 20:45
Такое ощущение, что консоли крыла снизу белым окрашены....
Это как раз к вопросу серебристых МиГов.
AlexRogozin в 14.10.2020 - 21:38
Друзья и коллеги, спасибо за отзывы и критику! Постараюсь ответить на вопросы.
alex_reft
прохожий1917
Окрас снизу серо-серебристый, стойки тоже серые, черными они не выглядят на фото, т.к. светлее даже зеленого планера, хотя находятся в тени крыла. Про ясень и текстолит на убираемых лыжах знаю, на тип 17 так и делал, но здесь лыжи неубираемые и по ним я ничего не нашел (плохо искал?). Принял по умолчанию металл. Если ошибка, не страшно, на подставке все равно видно не будет.
Обратного V у крыла, конечно, нет, это невозможно, у модели нижняя часть крыла - цельная деталь. Просто так ракурс лег. Про антенну уже в курсе, спасибо, небось она и к левой консоли шла, на фото просто не видно. Это легко исправить.
Труфанов_Сергей
РС это, скажем так, вынужденная фантазия на тему, собирался делать тип 5 на ВОВ, но потом переменил прототип и страшно не захотелось сдирать накладки с крыла. Полагаю, в 1940 РС уже могли ставить, на тип 5 41-го года они встречались не раз. Если нет, то нет. РСы кстати, двухцветные, носок с крыльчаткой другой. Видно плохо на фото. С коком ошибся, спасибо, перекрашу, винт сьемный, на трении.
прохожий1917 в 14.10.2020 - 22:30
Окрас снизу серо-серебристый,
Ну да, а должно быть
Для финской войны - серебристый и серый соответственно.
alex_reft в 15.10.2020 - 11:00
..... стойки тоже серые, черными они не выглядят на фото, т.к. светлее даже зеленого планера, хотя находятся в тени крыла.
Может быть и так, но посмотрите на фото реального самолета и Вашей модели. Цвет стоек у Вашей модели намного светлее чем крепления лыж и окраска самих лыж. У реального самолета все по другому. Этот самолет вероятнее всего был из первых партий образца 38 года (или переходного периода), так как у него еще остались направляющие от сдвижного фонаря и соответственно стойки шасси могли краситься каретным лаком.
Жаль, что не могу за этот Ишак плюсануть, так как последний раз уже плюсовал Вам.

#
AlexRogozin в 15.10.2020 - 15:34
alex_reft
Наверное, вы правы...
борис в 18.10.2020 - 11:30
Отличный ишак, доработки, кроме РС, все по делу и с душой сделаны.
Тоже делал это вариант, но в 72м, переделывал из ИСМовского 24го

Выбрал этот вариант также и потому, что Губанов был первым заведывающим военной кафедрой Куйбышевского авиационного института, образованного в 1942 году, и в котором я учился 40 лет спустя
