KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

 Доброго времени суток, моделисты и им сочувствующие)
Хочу рассказать о работе над довольно масштабным проектом , работа заняла чуть больше года с перерывами и творческими кризисами.
Это - моя первая работа в 32 масштабе, но совершенно точно не последняя.

Началось всё со случайной покупки модели по акции в непривычном для меня масштабе, планировал построить её в рамках конкурса на одном из ресурсов, но работа затянулась.. Вообщем ,обо всё по порядку.

Набор и дополнения

Сам набор от Китти Хоук весьма интересный, даёт возможность сделать открытым носовой отсек вооружения, двигатель, задние отсеки и крыльевые пулемёты для американских вариантов.
Декаль дана на 4 варианта окраски , я выбрал советский борт А. Филатова.
К самому набору взял следующие дополнения
Интерьер от Эдуарда. В нём дан в основном кокпит, он хорошо просматривается.
Экстерьер от Эдуарда. Тут хорошими дополнениями стали крышка отсека двигателя и створки радиатора.
Маски на остекление от Эдуарда
Привязные ремни от Эдуарда

Инструкция весьма универсальна и для советского варианта есть определённые ошибки. Например : размещение радиооборудования, наличие крыльевых пулемётов (они демонтировались).


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Интерьер

KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Кабина полностью была увешена травлением , на мой взгляд детализация получилась весьма хорошая . Некоторые узлы были полностью заменены на травление; такие как кресло пилота.


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

За спиной было убрано бронестекло, изготовлена балка силового набора, через которую перекинуты ремни .
Отсек над двигателем был перепилен уже после покраски. Всё радиооборудование ушло в задний отсеки силовой набор был изготовлен с нуля.
Для радиооборудования изготовил немного проводов, так же шланги маслобака из тянутого литника.


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака
KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака
KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Так же производитель не совсем верно даёт цвета приборов в декали .


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Двигатель дополнил проводкой, точнее заменил родную в пластике.


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Ниши шасси немного доработал шлангами и проводами , сделал гидравлику на основные стойки шасси .
На шасси имитировал протектор .


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Из пластика и проволоки имитировал сигнал выпуска шасси , вот так он выглядит в оригинале


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Окрасил акрилами от Тамии, тонировал маслом и акварельными карандашами


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака
KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака
KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака


Сборка фюзеляжа воедино прошла не совсем гладко . Особые сложности были с носовым отсеком. Стенки и крышки стачивал до прозрачности , иначе ничего туда не хотело вмещаться.
Так же пришлось дополнительно распиливать нос, чтобы было удобно всё подгонять по отдельности.


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Трубку ПИТО изготовил из подручных средств . Её производитель совсем не даёт .


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Сборка

Остальная сборка прошла без особых проблем . Единственное о чём жалею - то, что все болты и клепку не перешил на внутреннюю, смотрелось бы более эстетично и масштабно .


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Покраска

Я решил для себя так. Как это 32 масштаб, то и окраска должна быть хитровыдуманной)
Первым делом я задул всё в металлик для дальнейшей имитации сколов, после была жидкость для сколов , а после сложносочинённый предейдинг с выделением расшивки и высветлением клепки .
После всё это дело было ободрано механически до металла .
Основные этапы - на фото.


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака
KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Декали

Оказались весьма толстыми . Несколько проходов жидкостями от Microscale, острый нож и шлифовка по нескольким слоям лака позволила получить приемлемый результат .


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Тонировка

Первым делом я постарался имитировать неоднородность поверхности с помощью техники масляных точек .


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Далее смывка двумя цветами . Клёпку сверху решил высветлить .


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

После маслом я имитировал провис полотна на рулевых поверхностях , выделил лючки .

Процесс и результат - на фото .


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака
KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Хочу сказать ещё пару слов про винт.
Доработал носовую пушку и немного разнообразил поверхность металла на лопастях с помощью маскола и разных оттенков металлика .


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака
KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака
<h>Везеринг Эффекты влияния окружающей среды и обслуживающего персонала я разбил на 2 этапа .
Сперва я имитировал следы грязи и пыль маслом и пигментами по нижней части модели .


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

ПО крылу сверху имитировал грязь от обуви так же маслом .
Выхлоп надул аэрографом
Назар от пороховых газов - аэрограф. По граням пулемётных гнёзд прошёл мягким карандашом для металлического блеска.


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Финальная сборка и мелочи

После сборки всего воедино, я сделал прицел из лески и петельки для антенны .


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Уже после сборки и фотографирования моим коллегой и земляком Александром было подмечено , что на двери отсутствуют язычки замка ,что недопустимо в таком крупном масштабе)
Их изготовил уже после . Огромное спасибо pirovskikh за важную деталь)


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Основание, люди и звери

Основание для виньетки вырезал из пеноплекса, покрыл текстурной пастой , траву посадил на ПВА с помощью флокатора . Грунт дополнил присыпками разных фракций и пигментами .


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака
KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Изначально рядом с моделью планировался пилот и собакен. Но пилот оказался не лучшего качества, это выявила окраска, а на стадии грунта я не обратил на это внимание.
Учитывая , что при фотосъёмке становится видно всё гораздо лучше чем невооружённым взглядом, то я принял решение, что на виньетке людей не будет .
Пса взял из набора Тамии в 35 масштабе , окрасил акрилом .


KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака
KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

Так и появилась идея композиции "Кобра и собака"



KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака

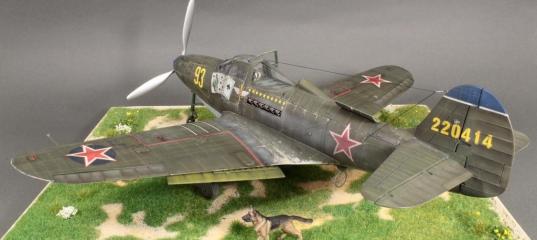

Финальные фото - ниже.
Хочу поблагодарить всех кто помогал информацией, советами и просто поддержал морально)
Приятного просмотра)



KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака
KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака
KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака
KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака
KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака
KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака
KittyHawk 1/32 P-39Q-5 Airacobra - Кобра и Собака



</h>
