PM Model 1/72 Lippisch P1-13a

Этот самолёт от турецкого PM Model известен многим моделистам. Фирма вообще характеризуется тем, что их модели, мягко говоря, не отличаются богатством деталировки. Скорее даже напротив – отличаются её почти полным отсутствием. Но для моделей по тематике Люфт-46 это не так уж важно.

 Фактура литья весьма интересная: пластик довольно шероховатый, плохо клеящийся, а расшивка весьма странной формы. Описать её сложно, но держа в руках детали создаётся ощущение, что всё это скопировано с вакушки.
Кабину я взял от академовского Me-163, благо в наборе два их варианта: на одноместную и двухместную.
PM Model 1/72 Lippisch P1-13a PM Model 1/72 Lippisch P1-13a
Подточив и кое-как втиснув её в узкий кокпит Липпиша я порадовался тому, что наиболее сложная часть сборки завершена. И зря. Самая длительная часть сборки – это подгонка фюзеляжа к центроплану. Мне махать надфилем было лень, и я кое как прилепил эти два узла решил тупо всё шпаклевать. На шесть слоёв шпаклёвки ушло несколько дней и критически рассматривая очередные каверны и неровности я пришёл к выводу, что всё же проще было как следует подточить всё напильником.
PM Model 1/72 Lippisch P1-13a PM Model 1/72 Lippisch P1-13a PM Model 1/72 Lippisch P1-13a
После того, как я подогнал фюзеляж к центроплану, то попытался поставить фонарь…. Не тут-то было! Он оказался на 1 мм короче по длине, и на 1мм короче по высоте! Выход был один: сделать новый фонарь.
PM Model 1/72 Lippisch P1-13a
Однако я нашёл и другой выход: с помощью эвергриновских прутков нарастил борта выреза кабины в передней части и с боков, уменьшив тем самым посадочное место фонаря.
Решив не использовать идущую в наборе громоздкую тележку, я сделал всё несколько по-другому: позаимствовал посадочную лыжу от того же Me-163 только от Восточного Экспресса, и с помощью тюбика коричневой масляной краски начал красить фюзеляж "под фанеру" попутно сочиняя более-менее правдоподобную историю.
PM Model 1/72 Lippisch P1-13a PM Model 1/72 Lippisch P1-13a
Самолет должен был состоять из треугольного крыла с центропланом, играющего роль фюзеляжа, с двигателем в носовой части с воздухозаборником кругового сечения и двумя соплами ниже вертикального хвостового оперения в хвостовой части. А также кабины лётчика в виде второго прямоугольного треугольника, как бы поставленного на корпус. Взлёт и посадка осуществлялись на трехстоечное шасси. Новый планер получил название DM-1, и был испытан в конце 1944 года.

Однако Липпиш на этом не остановился и параллельно готовил следующую вариацию своей бесхвостки: «Проект 13», получивший позднее индекс 13а, так как были проедпроектные проработки и следующего P-13b. У него как и у DM-1 было дельтавидное крыло, но вместо застеклённого носа был воздухозаборник круглого сечения. Для отвода газов в задней части фюзеляжа предусматривалось сопло.
В качестве двигателя должен был выступать ПВРД, работающий на… угольной пыли. Как известно, нефть в Германии был в дефиците, а бензин немцы и вовсе синтезировали из угля. Угля в Рурском бассейне было навалом и новый угольный двигатель должен был обеспечить «бюджетный» фанерный перехватчик таким же дешёвым топливом. Угольный ПВРД под наименованием «Кронах Лорин», уже проходил испытания в Вене, и запускался, прицеплённый сверху фюзеляжа Дорнье-17.
Предполагалось, что запаса топлива будет достаточно для полета в течение 45 минут.

Известно, что в сентябре 1944 года модель P-13a была продута в аэродинамической трубе, и даже летала правда в масштабе близком к 1/10, даже попав в кинохронику.
https://www.youtube.com/watch?v=7YNFt9Dq2g0
На этом её реальная история заканчивается и начинается альтернативная.
Получив положительные результаты продувки, Липпиш ускорил процесс подготовки к лётным испытаниям будущего планера, не дожидаясь пока австрийцы доведут до ума новый угольный двигатель. Собственно, он вообще сомневался, что они его сделают в принципе, рассчитывая поставить туда ПуВРД или прямоточный двигатель Пабста, который также предполагалось поставить на самую экзотическую вундервафлю – Focke-Wulf Triebflugel.

Как известно, Липпиш был непосредственным разработчиком Me-163, и для унификации в новом перехватчике предполагалось широкое использование деталей именно от его «Кометы». Лишённый большинства приборов и двух боковых панелей кокпит был буквально втиснут в новый планер. Приборку рабочие выпилили за одну смену из фанеры, и добавили на неё вариометр, компас, альтиметр и указатель скорости. Больше для планера и не требовалось.

В первой фазе испытаний P-13a так же как и его предшественник DM-1 был облётан с отцепкой на высоте 8000м от фюзеляжа Ю-88, но с последующей посадкой на лыжу, заслужив при этом немало отрицательных отзывов испытателя. У него, как и у всех бесхвосток была весьма плохая управляемость, а при посадке была отмечена низкая поперечная устойчивость: едва коснувшись земли самолёт на своей лыже подпрыгнул на ВПП, вдобавок едва не зацепив её крылом.

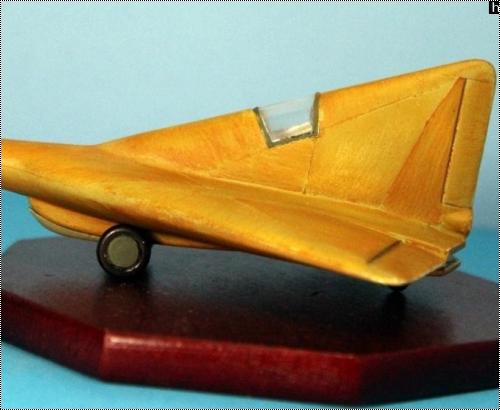

Для следующего полёта P-13a прицепили на буксире Юнкерсу и попробовали осуществить взлёт с тележки по принципу Me-163. Именно этот момент и был запечатлён в моей модели.
PM Model 1/72 Lippisch P1-13a PM Model 1/72 Lippisch P1-13a PM Model 1/72 Lippisch P1-13a PM Model 1/72 Lippisch P1-13a PM Model 1/72 Lippisch P1-13a PM Model 1/72 Lippisch P1-13a PM Model 1/72 Lippisch P1-13a PM Model 1/72 Lippisch P1-13a PM Model 1/72 Lippisch P1-13a PM Model 1/72 Lippisch P1-13a PM Model 1/72 Lippisch P1-13a

Взлёт прошёл нормально, отцепка тоже, а вот при посадке на лыжу планер задел ВПП крылом и повредил его законцовку, а заодно и элерон вместе с механизмом управления.
К моменту ремонта Липпишу было предписано заниматься доводкой нового Me-263, и все работы по новой бесхвостке были законсервированы. Свой третий полёт P-13a совершил в феврале 1945-го с аэродрома под Мюнхеном. Посадка была происходила на большой скорости, самолёт дважды подпрыгнул на ВПП, и вдобавок опять зацепил её крылом. Итогом помимо повреждения крыла была треснувшая скорлупа фюзеляжа. Ремонт отложили до лучших времён, которые как известно не наступили. В отличии от DM-1, в результате попавшего в руки к американцам и хранящегося ныне в Национальным музее авиации и космонавтики, следы P-13a затерялись в хаосе весны 1945-го.
Впоследствии Липпиш признал, что концепция лыжного шасси была ошибочной, и возможно следовало было оборудовать крылья дополнительными небольшими стойками на законцовках. Но если сделать их убирающимися, то это усложнило и удорожило-бы конструкцию, а не убирающиеся ухудшили-бы аэродинамику.

» Информация о статье
Anonymous в 10.11.2019 - 12:21
Тема: PM Model 1/72 Lippisch P1-13a(#13606) - обсуждение

"Дерево" классно научился рисовать на первой мировой - и сюда решил внести лепту )
Кристобаль_Хунта в 10.11.2019 - 12:36
В Этот раз я решил поэкспериментировать и вместо привычного акрила наносил прожилки маслом.
Мне кажется так лучше.
XORST в 10.11.2019 - 20:03
Тема: PM Model 1/72 Lippisch P1-13a
Даже и не понятно,как обозвать,но классно!
борис в 10.11.2019 - 22:09
Тема: PM Model 1/72 Lippisch P1-13a
Фанера хорошо получилась.
А вот обзор из кабины вообще никудышный. Напрашивается нижний срез фонаря параллельно оси самолёта.
Pavel_P в 10.11.2019 - 22:54
Тема: PM Model 1/72 Lippisch P1-13a
Интересная модель. Липпишу понравилась бы.
Кристобаль_Хунта в 11.11.2019 - 22:00
Тема: Re: PM Model 1/72 Lippisch P1-13a
Фанера хорошо получилась.
А вот обзор из кабины вообще никудышный. Напрашивается нижний срез фонаря параллельно оси самолёта.
Да, но конструктор почему-то предпочёл такой дизайн.
pirovskikh в 12.11.2019 - 16:57
Надо 204го зибеля к нему... От КР

#
Кристобаль_Хунта в 12.11.2019 - 17:29
Надо 204го зибеля к нему... От КР

#
DM-1 бы...
