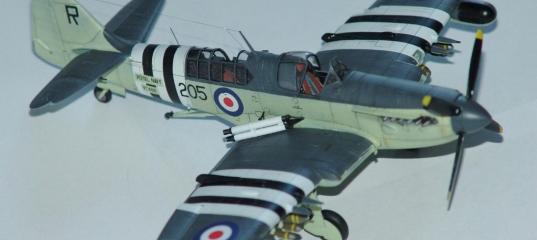

Special Hobby 1/72 Fairey Firefly Mk.V

Доброго времени суток, коллеги! Позвольте вынести на Ваш суд отчёт о сборке поздней (пятой) модификации британской огненной мухи.

Набор от чешской Special Hobby выполнен по технологии ЛНД со всеми вытекающими отсюда последствиями. Полуторачасовая встряска коробки, увы, не привела к самостоятельной сборки сабжа. Пришлось всё-таки доставать содержимое коробки по отдельности. А какие были надежды... В коробке обнаружились три рамки деталей отлитых из пластика, пакетик смоляных деталей, рамка ФТД, декаль
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V

Литьё более чем посредственного качества. Толщина отливок требует занудливого стачивания задних кромок поверхностей управления и кромок проёмов ниш шасси. Расшивка внутренняя, достаточно точная и подробная. Но, всё равно требует углубления из-за своей неоднородной глубины и некоторой замыленности. Смоляными деталями представлен интерьер кокпита, ниши шасси и выхлопные патрубки. Качество смолы особых нареканий не вызывает. Модель достаточно точна по геометрии. Если не считать носовой части фюзеляжа. Дело в том, что чехи совершенно пролюбили воздухозаборник карбюратора, расположенный под коком винта и жалюзи обдува двигательного отсека.
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V

Изготовление этих деталей авторы модели возложили на моделиста, справедливо полагая, что если нашлось порядка 30 баксов на покупку модели, то найдутся средства и на приобретения напильника. С тех же позиций ХоббиСпециалисты подошли к проработке гильзосбросов пушек и БАНО.
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V

Короче - пилите, Шура. Ну, пилите, так пилите...Сборку начал с уменьшения толщины пластика, от которой две лошади на Киевском ипподроме лишились чувств.
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V

Все поверхности управления отделил от основных деталей, с целью позиционировать их отклонёнными.
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V

Далее начались танцы с бубном для имитации воздухозаборников носовой части фюзеляжа.
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V

Воздухозаборники охлаждения двигателя, расположенные в центроплане тоже попили крови.
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V

Прорезал проёмы гильзосбросов и изготовил БАНО.
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V

Окрасил смоляные детали интерьера кабин.
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V

Желание открыть фонари кабин пилота и оператора радара повлекло необходимость изготовления нового козырька кабины пилота. Каркас козырька изготовил из профилированного пластика толщиной 0,25мм и застеклил его тамиевским прозрачным пластиком. В фонаре оператора РЛС просто вырезал откидную секцию.
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V

Стойки шасси (впрочем, как и вся мелочёвка) были изготовлены самостоятельно с нуля.
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V

Подвесного вооружения на модель Светлячка чехи не дают. Здесь выручили запасы всевозможного модельного хлама. Кроме того, самостоятельно изготовил стартовые ускорители,применявшиеся при взлёте с полной боевой нагрузкой. Окрашивал модель гунзовским акрилом на сольвенте. Дека штатная, весьма недурного качества. Смывка MIG, тонировка маслом. Ну,вот вкратце и всё, коллеги. Желаю приятного просмотра!
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V
Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V Special Hobby 1/72  Fairey Firefly Mk.V



С уважением.Вадим

alekom в 19.06.2018 - 19:59
Вау! А можно Мираж поближе? не.. это не мираж.. это Ф-106..Позор моим сединам!К старости вообще ослеп. :oops:
Не.. это мы иногда видим.. что хотим, а не то что "нарисовано" :razz:
rum-ata в 20.06.2018 - 09:16
Вадим! С большим удовольствием просматривал фотографии пятого светлячка! Как обычно все на высшем уровне! В следующий раз по просьбе Миши сделай какой-нибудь косячок, чтоб можно было по теме модели копья ломать :mrgreen: :mrgreen: :mrgreen:
MAUS в 20.06.2018 - 10:11
Спасибо, Ваня! Придумаю что-нибудь :grin: :grin: :grin:
MID в 20.06.2018 - 10:33
Спасибо, Ваня! Придумаю что-нибудь :grin: :grin: :grin:

Только приватом скажи где найти, чтоб при всех ткнуть пальцем! :mrgreen:
Ltl в 24.06.2018 - 05:40
Спасибо за ответ, это я спрашивал (но не ответил т.к. ходил париться...:mrgreen: ) поклон Вождю ,что разЪяснил


Имелась в виду сквозная труба на музейной машине
#
С уважением - Олег.Олег,приветствую! Рад твоему появлению :grin: Спасибо,приятно,что результат обстругивания дров понравился. Относительно трубки на стабилизаторе. Это,судя по всему, часть демонтированного узла который встречался у буксировщиков мишеней. Скорее всего-узел крепления фала буксируемой мишени.
# # # Посмотрел картинки...думается - это больше похоже на какое-то ограждение конца стабилизатора и РВ от повреждения тросом у буксировщиков... - чтоб рога компенсаторов не закусили при перекладке рулей...
Ltl в 26.06.2018 - 12:16
Вадим, пара вопросов. А спина промеж фонарей чем не устроила, что самодельную замутил? ...долго любовался твоими жалзями под капотом ... лень душила... потом взял решительно скальпель и решил повторить. в принципе ведь ничего страшного. вопрос такой - ты когда вклеиваешь вертикальные пластиночки, выставляешь их чисто визуально? или ставишь между ними какой-то временный (потом извлекаемый) "дистанционный" элемент? - уж больно они точно и одинаково (-в правой и левой секции стоят) ! Поделись секретами мастерства!
MAUS в 26.06.2018 - 21:22
Привет!С лёгким паром! :grin: Штатная спина совершенно не хотела сходиться из-за чрезмерной толщины отливок. По этой причине решил не париться и заменить её на самодельную.
# # # # При изготовлении жалюзи вертикальные пластинки выставляю визуально,на глаз. Никаких извлекаемых шаблонов нет.Как и нет никаких секретов.Просто сначала выставляю пластинки без клея на трении.Позиционирую должным образом.И лишь после этого приклеиваю минимальным количеством сверхтекучего клея (бутилацетат).Есть нюанс.Бутилацетат может затечь в пространство между двумя соседними пластинками (ведь расстояние между ними порядка 0,25 мм).В этом случае со всей дури дую на этот затёк (ветер под носом,надеюсь,есть :grin: ) Таким образом сдуваю излишки клея.ИМХО! Аккуратно собрать эти решетки применяя обычный(не сверхтекучий) клей невозможно. И ещё .Пользуясь скальпелем помню старое хирургическое правило.На скальпель нельзя сильно давить.Царапается операционный стол. :mrgreen:
Ltl в 26.06.2018 - 22:37
Спасибо. по поводу бутила - оно понятно. Сам им только и клею - никаких липких-сопливых субстанций! Очень редко, в исключительных случаях (- когда по другому никак) циакрином, и то самым жидким... и да - приложил,подвёл каплю и дунул...главное, чтоб соседние перемычки не сдуть...
MAUS в 26.06.2018 - 22:53
... и да - приложил,подвёл каплю и дунул...главное, чтоб соседние перемычки не сдуть...Не совсем так.Просто прикоснулся кисточкой с минимальным количеством бутилацетата к месту соединения.Если ненароком случился затёк между соседними пластинами,вот тогда дунул.
Ltl в 26.06.2018 - 23:05
- таки я кисточкой - минимум миниморум!... токмо предпочитаю скорее передуть, нежели недодуть... :wink:
