Tamiya 1/48 Me-262A-1a

Модель строилась в рамках турнира "Ранние реактивы - 2", но, к сожалению, по причинам, о которых будет подробно написано дальше, не была завершена в срок.


За основу был взят широко известный набор от Тамии Me-262A-1a #61087. Также я планировал использовать смоляные дополнения CMK #4114 - управляющие поверхности, интерьер и #4115 - Jumo 004B. И именно попытка срастить смолу с набором и привела к задержке со сборкой. Всего сборка модели заняла чуть больше семи месяцев - с июля 2015 по февраль 2016 года.
Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a

В качестве прототипа был выбран известный «полосатый» борт «зеленая 1» майора Рудольфа Синнера, Stab III./JG 7, январь 1945. У Синнера было две машины, с одним и тем же бортовым номером, но с разным наклоном полос (см. боковик ниже). Выбрал первый вариант.

Очень полезной в плане информации о машине и пилоте оказалась книга Osprey-Aviation Elite Units 029-Jagdgeschwader 7"Nawotny". Спасибо коллеге ДмитрийБ за подсказку.
Выжимку из книги, касающуюся этого борта, можно найти по ссылке.
Также, большим подспорьем при сборке стал Walk Around #42 Messerschmitt Me 262 Squadron Signal
Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a

Подборки

Сходимость и деталировка пластика ожидаемо оказались на очень высоком уровне. И, на первых этапах сборки, я получал очень большое удовольствие от процесса. Потребовались минимальные доработки из подручных материалов для придания еще большей живости модели.
В оружейный отсек была добавлена электрическая и пневмо проводка.
Tamiya 1/48 Me-262A-1a

В носовую нишу шасси были добавлены мелкие детали, штоки шасси и подкоса были заменены на металлические трубки.
Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a

В нишу основного шасси также были добавлены проводка, и недостающие тяги.
Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a

В кокпит добавил травленые ремни, имитацию проводки от приборов (она неплохо видна на собранной модели), травленую приборную доску.
Tamiya 1/48 Me-262A-1a

В крыльевых АНО высверлил глухие отверстия и капнул в них по капле красного/желтого лака. Хвостовой АНО взял из эльфовского набора.
Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a

Смоляной Jumo 004 собрался без проблем. Единственное «узкое» место - между задним торцом двигателя и "задним капотом" образовалась щель около миллиметра. Пришлось свернуть из тонкого пластика трубочку, которая входит в капот, и кроме закрытия щели позволила хорошо фиксировать двигатель.
Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a

Сборка планера

Этап сборки планера начался тоже вполне бодро. Без особых проблем отделил пластик для установки смоляной механизации крыла. И вот на этом этапе начались проблемы. Пожалуй, набор CMK #4114 оказался худшим из всей смолы, которая прошла через мои руки. Все тонкие детали поведены, часть деталей сломана, часть деталей с дырами. В максимальной степени это коснулось предкрылков.
Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a

После долгих мучений было решено попытаться использовать смоляные корневые части предкрылков. Сломанный предкрылок был склеен циакрином, зашпаклеван и выведен.
Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a

Изготовление предкрылков

А вот с внешними частями сделать, на мой взгляд, уже ничего было нельзя. Решил попытаться применить испытанную уже на предыдущей модели технологию изготовления подобного рода деталей из бумаги, пропитанной циакрином. В качестве разделителя использовалась обычная пищевая пленка, которая плотно натягивается и фиксируется лентой на крыле. Сверху закрепляется бумажная заготовка, которая потом обильно пропитывается циакрином.
Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a

Доводка выполнялась прямо на модели. После засыхания клея заготовки многократно покрывал Mr.Surfacer 500, потом шкурил. Потребовалось несколько итераций, пока результат не был сочтен приемлемым. Потом заготовки были сняты и готовые предкрылки аккуратно вырезаны острым ножом.
Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a
Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a

Еще раз убедился, что технология имеет полное право на жизнь. Получающиеся детали имеют близкую к масштабной толщину, достаточно жесткие, хорошо держат форму, нормально грунтуются/шлифуются/красятся.

Окраска

Окраска прошла практически без приключений. Выполнялась по стандартной технологии. Модель была загрунтована, выполнен скромный прешейдинг. Окраска нижней части. Маски на нижнюю часть. Первый цвет верхнего камуфляжа. Маски. Второй цвет.
После окраски модель была покрыта футурой, переведены декали. После просушки был нанесен второй слой футуры и выполнена аккуратная смывка.
Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a
Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a
Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a

Была собрана мелочевка. Поленился менять штоки на стойках основного шасси на рубки и просто обернул их фольгой самоклейкой. Из кусочка рамки от травления сделал антенну ZVG-16. Натянул антенну.
Tamiya 1/48 Me-262A-1a

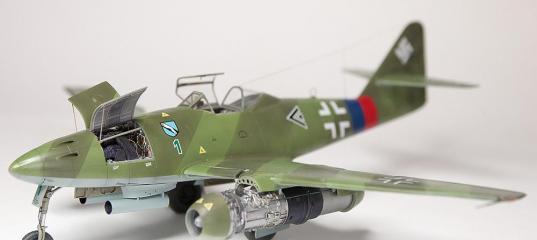

Итоговые картинки

Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a
Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a
Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a Tamiya 1/48 Me-262A-1a

Дополнительные детали о постройке можно найти в соответствующей ветке форума



» Информация о статье
Pavel_P в 18.03.2016 - 15:36
Тема: Tamiya 1/48 Me-262A-1a
Хорошая статья, приятная модель, разумный подход к окраске.
Саша_Бе в 19.03.2016 - 12:09
Usatiymen, Pavel_P - Игорь, Павел, спасибо!
Полковник в 21.03.2016 - 23:17
Тема: Tamiya 1/48 Me-262A-1a
Саша, молодец.
Как говорится вчитался в твою статью, изучил хронологию сборки, и вдохновился, но пока сборкой своего Мессера ( не реактивного).
По всем канонам сборка аккуратная,,что имеет свой шарм.
Плюсую.
Саша_Бе в 22.03.2016 - 12:57
Полковник Вадим, спасибо! Удачи со сборкой "своего Мессера ( не реактивного)"
yvk в 30.03.2016 - 22:35
Отличный Швальбе!

Сейчас пытаюсь закончить точно такой же, разве что без всяких смоляных ништяков. Я вот только все никак не пойму - как Вы справились со швами внтури ракетниц, ну, те, которые под носом? Там же после сборки обработать и подкрасить практически нереально? Или есть секрет какой? :shock:
Dmitry2222 в 30.03.2016 - 22:53
Отличный Швальбе!

Сейчас пытаюсь закончить точно такой же, разве что без всяких смоляных ништяков. Я вот только все никак не пойму - как Вы справились со швами внтури ракетниц, ну, те, которые под носом? Там же после сборки обработать и подкрасить практически нереально? Или есть секрет какой? :shock:

А в чем там сложность?
Саша_Бе в 30.03.2016 - 23:24
yvk Вроде секретов нет. Наждак намотанный на палочку. Перед внешней покраской задуть внутренности трубы чем-нибудь темным. Нюанс - стенки трубы в самом деле толстоваты, и, по хорошему, их надо сделать тоньше. Я это делал обычными ножницами - не спеша и аккуратно соскребал лишнее.
Хорст в 30.03.2016 - 23:30
по хорошему, их надо сделать тоньше. Я это делал обычными ножницами - не спеша и аккуратно соскребал лишнее.
Я из пивжести свернул,на Г-5 собираюсь поставить
Dmitry2222 в 30.03.2016 - 23:38
по хорошему, их надо сделать тоньше. Я это делал обычными ножницами - не спеша и аккуратно соскребал лишнее.
Я из пивжести свернул,на Г-5 собираюсь поставить

А я другим путем пойду- в радиомагазинах продают телескопические антенны, так ежели ее разобрать можно получить практически любую БЕСШОВНУЮ тонкостенную трубу :mrgreen:
yvk в 31.03.2016 - 09:58
Ага, понятно. Значит это просто я тупил. Из жести гнуть не буду, конечно, но остальными советами воспользуюсь, спасибо!
