Meng 1/35 БМПТ Терминатор - Песочный скорпион

Приветствую Вас, уважаемые коллеги, и представляю вашему вниманию модель необычной российской боевой машины огневой поддержки танков «Терминатор».

Прототип

Боевая машина поддержки танков построена на шасси танка Т-90А. Машина отличается наличием низкопрофильной башни, на которой установлено следующее вооружение: две 30-мм автоматические пушки 2А42; спаренный с ними пулемет ПКТМ калибра 7,62 мм; противотанковые управляемые ракеты «Атака-Т»; два автоматических гранатомета АГ-17Д. Экипаж состоит из 5 человек (командир, водитель, 3 оператора вооружения). Длина машины 7190 мм; высота – 1940 мм; вес – 48 тонн. Силовая установка состоит из дизельного двигателя В-92С2.

Постройка модели

Meng 1/35 БМПТ Терминатор - Песочный скорпион
Для меня эта модель является особенной в этом году. Почему? Об этом чуть позже, а пока начнем наш рассказ с этапа сборки.
Первыми в сборку пошли поддерживающие катки и торсионы рабочей подвески, установка которых удобна благодаря прилагающемуся кондуктору. Для более надежной фиксации кондуктора дополнительно использовался скотч.
Meng 1/35 БМПТ Терминатор - Песочный скорпион
Пока подсыхали торсионы (кстати, каждая сторона с кондуктором была оставлена для полного высыхания на сутки) параллельно велась сборка верхней части корпуса и элементов надгусеничных полок.
Meng 1/35 БМПТ Терминатор - Песочный скорпион
В процессе сборки корпуса появилась необходимость сделать следующие доработки:
1. Заменить ограждения задних фар на проволочные.
2. Изготовить заново два троса.
Чем объясняется эта необходимость?
Первая доработка обусловлена тем, что после установки предлагаемых производителем деталей для фар из пластика, они были сломаны уже минут через 10 при последующей сборке. :-)
Вторая доработка стала необходима после того как при изготовлении второго троса (к первому отрезку нити, имитирующему первый трос, уже были прикреплены концевые элементы) неосторожным движением была развита нить, из которой предлагается сделать его имитацию. Попытки завить нить обратно ничего не дали и оба троса были изготовлены заново. Каждый состоит из 8 тонких проволочек.
Meng 1/35 БМПТ Терминатор - Песочный скорпион
Места соединения заднего бронелиста и боковых листов были зашпатлеваны.
Meng 1/35 БМПТ Терминатор - Песочный скорпион
Также в сборку была направлена и башня.
Meng 1/35 БМПТ Терминатор - Песочный скорпион
Позже к ним добавилось и главное орудие.
Meng 1/35 БМПТ Терминатор - Песочный скорпион
В итоге комплект из башни и орудия стал выглядеть следующим образом.
Meng 1/35 БМПТ Терминатор - Песочный скорпион
Добавив к собранным деталям люки операторов автоматических гранатометов, боковые экраны, грязевые щитки, пусковые установки с управляемыми ракетами, ведущие звездочки и ленивцы была получена совокупность крупных узлов, которые готовы к нанесению грунта.
Meng 1/35 БМПТ Терминатор - Песочный скорпион
Грунтование осуществлялась продуктом Fine Surface Primer (L) от Tamiya.
Meng 1/35 БМПТ Терминатор - Песочный скорпион
Нанесение грунта означает переход к этапу окраски. Был нанесен прешейдинг акрилом Tamiya цветом XF-69 NATO BLACK.
Meng 1/35 БМПТ Терминатор - Песочный скорпион
Из предлагаемых вариантов окраски был выбран камуфляж, в котором машина была представлена на IX Международной выставке вооружения, военной техники и боеприпасов в Нижнем Тагиле в 2013 году. Данный вариант понравился своими резкими линиями и песочно-кремовой цветовой палитрой.
Камуфляж наносился от светлого цвета к темному. Поэтому первым в работу пошел цвет XF-78 WOODEN DECK TAN. Этим цветом детали покрывались полностью.
Meng 1/35 БМПТ Терминатор - Песочный скорпион
Перед нанесением масок были собраны гусеницы (спасибо, прилагающемуся кондуктору), установлены и окрашены (по прилагаемому травленому трафарету) опорные катки и бортовые экраны. Гусеницы не красились, был оставлен исходный черный цвет, но дополнительно была использована «сухая кисть» цветом XF-68 NATO BROWN и XF-16 FLAT ALUMINUM по гребням и с внешней стороны.
Далее – маски №1 из модельного и молярного скотчей.
Meng 1/35 БМПТ Терминатор - Песочный скорпион
Для более темного цвета использовался Mr.Hobby H 404 KHAKI BROWN.
Meng 1/35 БМПТ Терминатор - Песочный скорпион
Слой масок №2 и нанесение самого темного цвета – XF-68 NATO BROWN.
Meng 1/35 БМПТ Терминатор - Песочный скорпион
После снятие масок можно было увидеть результат работы с цветами. На этом этапе для окраски более мелких деталей также использовались цвета: H 38 STEEL RED (стволы пушки, пулемета и гранатометов, тросы), X-7 RED (торцы пусковых установок ракет).
Meng 1/35 БМПТ Терминатор - Песочный скорпион
После слоя глянцевого лака X-22 CLEAR была сделана«смывка» черной акварелью. Здесь попробовал наносить несколько слоев смывки на одни и те же места для более контрастного выделения рельефа и уже после убирать ватной палочкой излишки.
Meng 1/35 БМПТ Терминатор - Песочный скорпион
На этом окраску можно было и закончить, но встречавшиеся в сети аналогичные собранные модели боевой машины не отличались сильным износом из предположения, что эта машина является достаточно свежей Российской разработкой и не принимала участия в каких-либо конфликтах. Поэтому решено было сделать некую противоположность встретившимся в сети моделям и нанести на модель некоторое количество следов эксплуатации. А в качестве легенды по поводу их появления примем следующее: данный экземпляр проходил интенсивные заводские испытания в процессе финальной доводки машины. И в дополнение: как же модель танка, и без царапин!? ;-)
Для нанесения сколов применялась губка и цвета X-1 BLACK, H 38 STEEL RED. «Промокание» позволяет сделать сколы, а движения «по прямой» - царапины. Также использовалась кисть 0000. При помощи растушевки оранжевой акварели и цвета «умбра» наносились потеки грязи и ржавчины. По некоторым граням был проведен простой карандаш, а натертый графит наносился пальцем в некоторых местах, например, на маску пушек и задние заглушки пусковых установок для создания более темного цвета и выделения рельефа.
Копоть от выхлопа - XF-69 NATO BLACK.
В конце модель покрыта слоев матового лака XF-86 FLAT CLEAR.
Meng 1/35 БМПТ Терминатор - Песочный скорпион Meng 1/35 БМПТ Терминатор - Песочный скорпион Meng 1/35 БМПТ Терминатор - Песочный скорпион Meng 1/35 БМПТ Терминатор - Песочный скорпион Meng 1/35 БМПТ Терминатор - Песочный скорпион
Meng 1/35 БМПТ Терминатор - Песочный скорпион Meng 1/35 БМПТ Терминатор - Песочный скорпион Meng 1/35 БМПТ Терминатор - Песочный скорпион Meng 1/35 БМПТ Терминатор - Песочный скорпион Meng 1/35 БМПТ Терминатор - Песочный скорпион
Meng 1/35 БМПТ Терминатор - Песочный скорпион Meng 1/35 БМПТ Терминатор - Песочный скорпион Meng 1/35 БМПТ Терминатор - Песочный скорпион Meng 1/35 БМПТ Терминатор - Песочный скорпион Meng 1/35 БМПТ Терминатор - Песочный скорпион
Meng 1/35 БМПТ Терминатор - Песочный скорпион Meng 1/35 БМПТ Терминатор - Песочный скорпион Meng 1/35 БМПТ Терминатор - Песочный скорпионMeng 1/35 БМПТ Терминатор - Песочный скорпион
Meng 1/35 БМПТ Терминатор - Песочный скорпион Meng 1/35 БМПТ Терминатор - Песочный скорпион Meng 1/35 БМПТ Терминатор - Песочный скорпион Meng 1/35 БМПТ Терминатор - Песочный скорпион

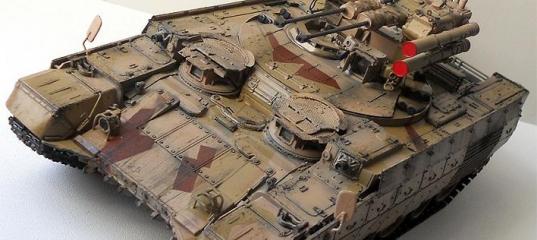

Модель закончена

Так почему в этом году для меня она особенная? Эта модель – подарок на День Рождения. Сюрприз. От моих родителей. Как и модель в прошлом году, она также является символом этого дня в моей памяти.
:-)

Сборка принесла множество положительных эмоций, так как проходила очень легко, детали складывались в модель с большим, если можно так сказать, желанием. Как будто сами хотели стать единым целым, моделью. Получившийся результат, в целом, мне нравится.
По модели готов принять конструктивную критику.

С уважением, Marakar.

P.S. Сейчас «на стапеле» находится бульдозер D7 от MiniArt. ;-)



» Информация о статье
Melah в 22.03.2015 - 20:43
Очень круто получилось.
Износ наверное не изображали потому что эта машина не поступила на вооружение в России из-за невозможности ее авиатранспортировки. Википедия правда говорит что в Казахстане ее используют как машину командира противотанкового соединения.

С прошедшим днем рождения вас!
Usatiymen в 22.03.2015 - 21:38
Тема: Meng 1/35 БМПТ Терминатор - Песочный скорпион
Мастерское исполнение!
Marakar в 23.03.2015 - 08:32
Тема: Meng 1/35 БМПТ Терминатор - Песочный скорпион
Санёк, FOMA, Melah, Usatiymen, спасибо за отзывы!
Фото машины с песочным камуфляжем изучал и отсутствие проушины спереди не просто не заметил. :-)
Про тросы в цвет камуфляжа тоже знаю, а их стальной цвет на модели обусловлен просто большей зрелищностью.
С уважением, Marakar.
Oleg83tt в 23.03.2015 - 14:11
Тема: Meng 1/35 БМПТ Терминатор - Песочный ...(#8291) - обсуждение
Прекрасный аппарат.
inkvizitor в 23.03.2015 - 23:41
Понравилась Ваша модель! Свой звездинский "терминатор" окрашу так же!
Marakar в 24.03.2015 - 18:16
Тема: Meng 1/35 БМПТ Терминатор - Песочный ...(#8291) - обсуждение
Oleg83tt, inkvizitor, рад, что понравилась эта работа!
С уважением, Marakar.
INDI в 26.03.2015 - 02:37
Тема: Meng 1/35 БМПТ Терминатор - Песочный скорпион
Очень сильная работа! Понравилось.
Marakar в 26.03.2015 - 08:52
Тема: Meng 1/35 БМПТ Терминатор - Песочный скорпион
INDI, спасибо!
С уважением, Marakar.
sadesign в 19.04.2015 - 15:38
Тема: Meng 1/35 БМПТ Терминатор - Песочный ...(#8291) - обсуждение
Очень нравится мне машина эта!
По модели несколько смутили стыки половинок пусковых установок ракет и девственно чистые гусеницы при таком износе всего остального. Зеркала специально не покрашены?
Marakar в 19.04.2015 - 17:14
sadesign, спасибо за отзыв!
По поводу половинок пусковых установок вы правы. Гусеницы старался сделать изношенными и грязными, но видимо можно было и больше. Корпус зеркал покрашен, а также наклеены прилагавшиеся к набору зеркальные наклейки.
С уважением, Marakar.
