Самодел 1/35 Объект 212

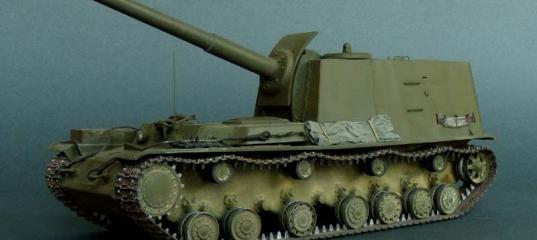

Хочу показать один из своих долгостроев, дошедших до финала - проектная САУ "объект 212". Данная машина разрабатывалась в 1939 году на базе танка СМК. В неподвижной рубке планировалась установка 152 мм орудия БР-2. В металле данная машина так и не была воплощена.

История

Интересна история начала работы над этой моделью. Когда-то мне сильно захотелось иметь в коллекции КВ-5 и я принялся за постройку с использованием деталей от КВ Восточного Экспресса. Но в ходе раскройки деталей корпуса и выбора шпаклевки я допустил некоторые ошибки, выявленные слишком поздно для их успешного устранения, - в общем, корпус КВ отправился в последний полет в дальний угол комнаты. Собрав все что лежало в радиусе двух метров от места падения в пакет, я забросил его в глубь шкафа
Самодел 1/35 Объект 212

Через некоторое время, на одном из ресурсов проводился групбилд по танкам КВ, в котором мне захотелось неприменно поучаствовать. Но свободного КВ на тот момент не оказалось а покупать 2....72ю коробку мне не хотелось. И тут я вспомнил про мешок с запчастями. Все нужные детали ходовой были в наличии и мне оставалось только выкроить новый корпус.

Корпус собирал из полистирола 1-2 мм. Детали ходовой - балансиры, отбойники опоры поддерживающих катков и т.п. использовал от ВЭ.
Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212
Для точного выставления балансиров корпус с помощью калиброванных подставок был приклеен точками циакрина к куску стекла. Балансиры с катками приклеивались так чтоб они опирались на стекло и стояли вдоль линии.
Самодел 1/35 Объект 212 Самодел 1/35 Объект 212
Ствол орудия изготовлен из корпуса от шариковой ручке, проточен на электродрели. В ствол вставлен лейнер с имитацией нарезов. Нарезы делал на полоске алюминия процарапав их резаком, затем скрутил в трубочку. Дульный срез - шайба из тонкого алюминия. Вся конструкция вклеена в ствол на циакрине, прошпаклевывалась и прошлифовывалась. Ствол подвижен к горизонтальной плоскости, для этого он уравновешен внутри рубки грузом.
Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212
На маске орудия и бронировке приборов наблюдения на крыше рубки имитировал структуру литых деталей. Для этого покрывал их матовой эмалью от Ревела а затем на непросохшую краску наносил тычки обрезаной кистью. От колличесва краски и интенсивности движений кистью зависит структура поверхности.
Самодел 1/35 Объект 212 Самодел 1/35 Объект 212

Тросы

Натуральный стальной тросик -отожженный на газу приобретает мягкость (многие считают что отжечь его на кухне невозможно, - это не так. Просто нужно нагревать до красна и держать в этом состоянии около двух минут). Края были загнуты, обмотаны тонкой медной проволокой и пропаяны. Тросы были заранее согнуты по местам прилегания к модели.
Самодел 1/35 Объект 212

Гусеницы

Гусеница на модели - наборные от ВЭ. Траки зачищались, на внутренней стороне шпаклевались утяжины, на торцы добавлялись выступающие концы пальцев, внутренний- кружок из полистирола выдавленный иглой, внешний - штампованый из разогретого полистирола в свинцовую форму. Каждая гусеница собиралась из верхней и нижней ветви. На стыках траки были просверлены и стыковались стальной проволкой. Это дало возможность после покраски корпуса без проблем надеть гусеницы на ходовую.
Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212
Самодел 1/35 Объект 212 Самодел 1/35 Объект 212
Мелкие детали частично использовал от КВ (ВЭ, Звезда) частично самодельные.
Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212
Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212
Весь крепеж на танке самодельный - штампованный из полистирола в свинцовую форму, сварные швы имитировал тянутым литником.
Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212
Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212

Окраска

На покраске меня ждал очередной сюрприз. Красил я Моделмастером, но по каким то непонятным причинам (может призрак недостроенного КВ-5 решил отомстить :-() краска по поверхности пошла шигренью, в довершении всего я оставил на рубке отпечатки пальцев.

После этого я отставил модель и она простояла почти год в таком состоянии. Недавно достал, частично перетер наждачкой с водой, частично перекрасил - вроде получилось удовлетворительно. Когда делал "маслянные точки" перепутал сажу газовую с акрилом - "Невская палитра" делает совершенно одинаковые тюбики, а акрил с уайтспиритом дает непередаваемые результатв :-o. В общем еще одна небольшая перекраска борта и модель готова. Пыль имитировал натертыми пастельными мелками, закреплял ацетоном из аэрографа.
Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212
Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212 Самодел 1/35 Объект 212



» Информация о статье
http://scalemodels.ru/articles/6757-samodel-1-35-obekt-212.html
Pavel_P в 02.11.2013 - 13:29
Прекрасно и выбранный объект, и модель.
VN-MASTER в 02.11.2013 - 14:39
здорово! очень люблю Нашу мелкосерийную и "бумажную" технику, и исполнение весьма!
правда только что смотрел картинку и ..........сходство есть :mrgreen:
#

от меня +, жаль у меня руки из ж...., очень хотся забабахать наших "объектов"
alex_welt в 02.11.2013 - 16:03
Тема: Самодел 1/35 Объект 212
Респект !! Отличная работа.. Сам делал машину Су-14 на Т-35.. Там сопоставимый объем работ..
VN-MASTER в 02.11.2013 - 16:34
alex_welt
-на одном из ресурсов проводился групбилд по танкам КВ-
-Там сопоставимый объем работ..-

это гдей-то? на ушко можно :mrgreen:
Хломос в 02.11.2013 - 16:54
Коллеги, спасибо за оценку моей работы.
VN-MASTER
"-на одном из ресурсов проводился групбилд по танкам КВ- " - это тут -
http://news.hobby.net.ua/forum/index.php?showtopic=4431&st=0&start=0
RTimson в 02.11.2013 - 20:13
Спасибо за статью! Особенно за изготовление нарезов ствола.
Redstar_72 в 03.11.2013 - 15:41
Отличная работа! Каюсь, не знал про такой аппарат :oops: .
maxcyprus в 05.11.2013 - 00:29
Тема: Самодел 1/35 Объект 212
Владимир, преклоняюсь!:)супер работа!
Оператор_Ы в 06.11.2013 - 22:28
Блин, как всегда смотрю на ваши модели и понимаю - никогда, увы, мне таких вещей не сотворить :(
Ваши работы это... Как... В общем, как... Короче ШЕДЕВРЫ и не меньше!
От всей души - удачи вам! Может ещё чего сотворите? Что-то типа СУ-14?
Brandashmyg в 25.08.2018 - 13:54
Тема: Самодел 1/35 Объект 212
Потрясающе! Спасибо за прекрасную модель!
