Конверсия Balaton Model+ICM 1/72 Автокран КС-2573

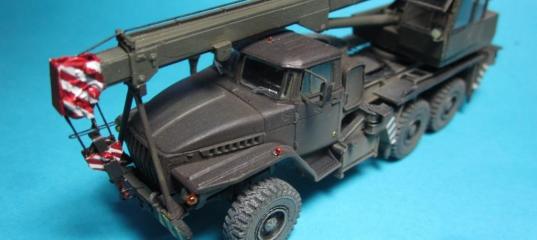

Приветствую Уважаемые коллеги! Представляю Вашему вниманию модель автокрана КС-2573 на базе шасси УРАЛ-4320 в масштабе 1/72.



Основой для постройки модели взята модель бортового УРАЛа от фирмы ICM + конверсионный набор KS-2573 от фирмы BALATON MODEL..   Из набора ICM была собрана только основа (ходовая часть, кабина).
Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573Конверсия Balaton Model+ICM 1/72 Автокран КС-2573

На этом фото расположение на литниках неиспользуемых деталей обведено красной линией.
Фотообзор конверсионного набора можно посмотреть здесь .

Сборка

Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573

  Одной из изюминок данного конверсионного набора является замена колёс.
Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573

На этих фото видна существенная разница между новым и стандартным ураловским колесом.
Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573

 При сборке основной опорной рамы выбрал вариант походного положения гидравлических опор, хотя изначально опоры были отлиты в рабочем положении.
Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573

При сборке поворотной платформы заменил некоторые особо хрупкие смоляные детали на медную проволочку 0,4мм.
Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573

 Монтаж кабины оператора потребовал терпения и аккуратности, как и любой другой монтаж деталей из правлёнки на этой модели. Решётчатая защита на верхнем остеклении кабины будет установлена после окраски.
Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573

Упор для крана решил отделить от бампера (упор и бампер был отлит одной деталью) для удобства окраски и монтажа, а родной бампер слегка доработал.
Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573

Из медной проволочки изготовил 0,4мм сделал поручни и новый кронштейн для зеркала.
Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573

 Расположение шансового инструмента на опорной раме выбрано произвольно. Маски на остекление кабины изготовил из малярного скотча фирмы UNITERM (средней липучести).

Покраска

Красил модель с помощью аэрографа JAS 1134 нитрокрасками фирмы ХОББИ, номера наборов и красок уже не помню
Конверсия Balaton Model+ICM 1/72 Автокран КС-2573

Главное было подобрать цвета по фото из сети.
Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573

Модель была полностью загрунтована EMAIL BASIC от REVELL. Хромированные детали и фары окрашены звездинской эмалью СЕРЕБРО СУПЕР. Габаритные огни и катафоты окрашены тамиевскими лаками X-24, X-26, X-27. Тонирование модели производилось методом сухой кисти краской MATT 89 от REVELL. Предупреждающая ЗЕБРА и резиновые уплотнители окрашены чешской темперой GAMA(6 цветов) смешанной по расходным цветам.

Итог

При сборке особых проблем не возникало, детали отлиты хорошо и качественно. Из недостатков отмечу полное отсутствие вариантов окраски и декалей. На модели вариант вымышленный, в сети информации по этой машине много, так что выбрать можно. В целом, на мой взгляд, модель получилась довольно-таки не плохой, при соотношении цена - качество. Рекомендую эту модель для любителей диорам в 72м масштабе.

 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573

 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573 Конверсия Balaton Model+ICM 1/72 Автокран КС-2573
Критика, советы, отзывы, а также летящие в автора тапочки и табуретки - принимаются!
Благодарю за внимание к статье. С уважением, Олег.

http://scalemodels.ru/articles/5373-konversija-Balaton-ModelICM-1-72-avtokran-ks-2573.html
ОлегЦ в 23.06.2012 - 03:03
Уважаемые коллеги БОЛЬШОЕ за отзывы о статье. :grin: А ХОББИ случайно не харьковская краска .
# Насчёт производителя не знаю, просто в своё время эти наборы были весьма популярны.:wink:
gromoboy в 24.06.2012 - 23:39
Интересная и зрелищная модель получилась. Не понравились только явно переразмеренные поворотники, их повторители и неаккуратный шов крыши "скворечника".
#
avcooper в 30.06.2012 - 20:04
Как настоящий автокран! Замечательная и аккуратная модель, Олег!
+1 :wink:
Usatiymen в 23.07.2012 - 11:48
Поздравления всем победителям! Отличные работы, класс!
vile в 23.07.2012 - 18:11
Олег, кран отлично получился !У меня такой-же на 90 процентов готов(осталась окончательная сборка и "обгадинг"




#
lemon_archer в 12.09.2012 - 08:08
Тема: Конверсия Balaton Model+ICM 1/72 Авто...(#5373) - обсуждение
великолепная моделька) в заначке такая же лежит ждет своего часа) исполнение супер получилось)
ОлегЦ в 12.09.2012 - 16:58
великолепная моделька)
СПАСИБО УВАЖАЕМЫЙ КОЛЛЕГА! :grin:

Народ, - а диарамку в 72м, по замене лопастей НВ на Ми-24(ЗВЕЗДА новый) сделать СЛАБО? :roll: :wink:
lemon_archer в 18.09.2012 - 10:56
великолепная моделька)
СПАСИБО УВАЖАЕМЫЙ КОЛЛЕГА! :grin:

Народ, - а диарамку в 72м, по замене лопастей НВ на Ми-24(ЗВЕЗДА новый) сделать СЛАБО? :roll: :wink:

ну вероятно такое возможно, получится очень интересная диорама, но лично у меня пока опыта на такое не хватит, хот идея весьма интересная)
VESKER в 24.06.2013 - 20:17
Тема: Конверсия Balaton Model+ICM 1/72 Авто...(#5373) - обсуждение
Классно!Как раз сегодня такой видел в работе,только в другом окрасе.
Раз было выбрано походное положение,то и подушки надо было убирать на место.
пиратАндрей в 06.11.2013 - 18:56
Тема: Конверсия Balaton Model+ICM 1/72 Авто...(#5373) - обсуждение
подскажите пожалуйста, где можно купить в украине модель этого крана. с уважением андрей
0951116999
