Звезда 1/350 эскадренный броненосец Князь Суворов (Zvezda Knyaz Suvorov)

Эскадренный броненосец “Князь Суворов” во время императорского смотра в Ревеле 26 сентября 1904 г. Россия

Заложен в 1901 г., спущен на воду в 1902 г.

Водоизмещениефактическое 15 275 т, длина по ВЛ 118,8 м, ширина 23,22 м, осадка 8,9м. Мощность машин 15 800 л. с., скорость 17,5 уз.

Броня(крупповская): пояс по ВЛ 194--125 мм, верхний пояс 152—102 мм, башниГК 254 мм, 152-мм башни 152 мм, батарея 76 мм, палубы до 107 мм(суммар.), рубка 203 мм.

Вооружение: четыре 305-мм, двенадцать 152-мм и двадцать 75-мм орудии, двадцать 47-мм и две 37-мм пушки Гочкиса, две 63-мм пушки Барановского, 4 торпедных аппарата.

Использовал:

  • Детали модели «Звезда», броненосец «Князь Суворов»
  • Набор фототравления от WEM к этой модели
  • Рейлинги и др. мелочевку от ABER
  • Экипаж от EDUARD и ABER
  • Листовой полистирол разной толщины
  • Декали от Begemot
  • Мононить
  • Вода:
  • Основа – пенопласт
  • Акриловые краски
  • Акриловый гель и лак


Напишу коротенькую статью, т.к. удовольствия от модели получил немного…
О стыковке деталей, утяжинах, следах от толкателей, деколях, инструкции говорить смешно и неприятно, не буду… В коробке получил горку пластика, не очень хорошего качества (даже литники не растягиваются при нагревании)

Решил для себя – устрою некое соревнование себе, «смогу – не смогу», из того, что обнаружил в коробке сотворить что-то достойное… Ну получилось или нет, не мне оценивать… супруге понравилось…

Тема Русско-Японской войны мне интересна и есть возможность в 350м масштабе изваять ряд известных кораблей… но вернемся к «Суворову»

Флагман 2-й тихоокеанской эскадры, адмирала Рожественского, один из первых Русских кораблей, погибших в Цусимском сражении. Попытался изобразить его во время императорского смотра в Ревеле 26 сентября 1904 г, всего в флажках, в окружении катеров и шлюпок.
Модель отношение к броненосцу “Князь Суворов” имеет весьма условное, не буду описывать свои разочарования, этого много в сети, вкратце опишу лишь свою работу с моделью.

Корпус и спардек

Полное срезание и зашкуривание всех выпуклостей, нанесение большого кол-ва шпаклевки. Лесенки переделал на проволочные, в оригинале некрасивы и не на своих местах. Все иллюминаторы фототравленные. Палубу не стал переделывать, не хватило терпения…
Звезда 1/350 эскадренный броненосец Князь Суворов (Zvezda Knyaz Suvorov)Звезда 1/350 эскадренный броненосец Князь Суворов (Zvezda Knyaz Suvorov)

Надстройки:

Из набора только полы, и те переделываю. Сами надстройки полностью вырезал из полистирола. На «Суворове они совсем другие… в наборе что-то среднее между «Бородино» и «Орлом». Леера из фототравления от WEM – не подходят, они сделаны, опять же для «Бородино» и «Орла».

Артиллерия

Звезда 1/350 эскадренный броненосец Князь Суворов (Zvezda Knyaz Suvorov)Звезда 1/350 эскадренный броненосец Князь Суворов (Zvezda Knyaz Suvorov)
Тут от модели побольше осталось. 12” и 6” установки – стволы высверливаю, башни – шпаклевка, шкурка и добавляю фототравленные и проволочные элементы – двери, ограждения, лесенки. На главном калибре сделал брезентовые маски на стволах из тамиевской двухкомпонентной шпаклевки.
47мм гочкисы – из набора использую только кусочек казенной части, остальное фототравление и иглы о шприцов.

Трубы:
Звезда 1/350 эскадренный броненосец Князь Суворов (Zvezda Knyaz Suvorov)Звезда 1/350 эскадренный броненосец Князь Суворов (Zvezda Knyaz Suvorov)Звезда 1/350 эскадренный броненосец Князь Суворов (Zvezda Knyaz Suvorov)
В наборе неправильные ни по размеру, ну совсем неправильные…
Сделал из подходящей по диаметру трубки (от фломастера), добавил детали из тянутого литника и проволоки.

Катера, шлюпки: шлюпки – доработка с помощью фототравления.
Катера… беру родной склеенный катер и срезаю с него все… до палубы. И снова из полистирола и фототравления делаю новые надстройки трубы и т.д.

Мачты, рей, флагштоки и т.п. – замена на проволочные

Писать можно много – практически все детали модели либо сильно дорабатываю, либо делаю сам…

Покраска

Та часть работы, когда я вспомнил, что моделизм это оказывается удовольствие…
Краски – эмали Tamiya
Лаки – Акан

Смывка акрил + фейри

Долго мешал основной цвет – черный. Если просто покрасить, выйдет не корабль, а просто темное пятно. В итоге получил смесь из черного, коричневого и белых цветов.

Такелаж – мононить

Флаги – либо декали от Бегемота, либо нарисовал на фольге.
Ну вот коротенько эпопея под названием «Князь Суворов» от «Звезды» «Бородино» и «Орлом»

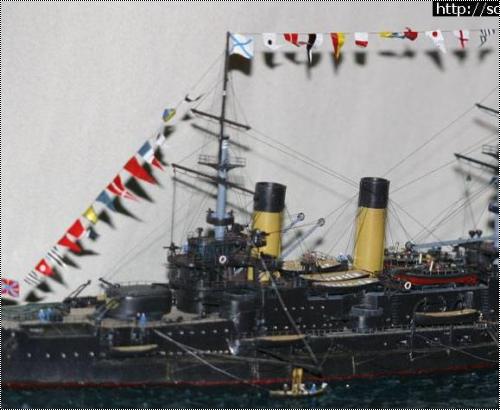

Звезда 1/350 эскадренный броненосец Князь Суворов (Zvezda Knyaz Suvorov)Звезда 1/350 эскадренный броненосец Князь Суворов (Zvezda Knyaz Suvorov)Звезда 1/350 эскадренный броненосец Князь Суворов (Zvezda Knyaz Suvorov)Звезда 1/350 эскадренный броненосец Князь Суворов (Zvezda Knyaz Suvorov)

» Информация о статье
breeze в 07.08.2007 - 14:35
YuraVS, ВЫ совершенно правы по поводу флага с косым крестом.

breeze, при появлении на борту корабля Императора или адмирала, должностной флаг этой персоны поднимался на мачте :!: :!: :!:
на какой именно мачте и в каком месте надо будет уточнить.
А флаги на фотографиях можно спутать, тем более там точно не разобрать что за флаг висит, но уж точно не штандарт.
На мачтах все места заняты... некуда подымать. Ладно мне показалось так есть доводы за, есть против, я сделал так.
Anonymous в 07.08.2007 - 14:39
Мест на мачтах много.
breeze в 07.08.2007 - 14:49
Мест на мачтах много. Разве по два вешали? там же на каждой "георгий" висит
Anonymous в 07.08.2007 - 17:15
Во первых не "георгий", а стеньговый андреевский флаг.
Я точно не помню, надо в литературе копаться, но штандарт поднимался или на стеньге /с заменой предыдущего/ или на сигнальных фалах, и оповещал всем другим кораблям, что Император находится на корабле.
Поищите фотографии других кораблей с штандартом на мачтах, во время Императорского смотра.
Штандарт всегда вывешивался пкорабельному уставу, и его местоположение для всех кораблей должно быть одинаково.
шмель в 08.08.2007 - 16:51
breeze
я не дождался ответа!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Anonymous в 08.08.2007 - 16:57
шмель, судя по чертежам г.Гармашева; высота откидной палубной стойки в 1/25 масштабе = 43мм.
breeze в 09.08.2007 - 17:29
breeze
я не дождался ответа!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Эй.... потише, нет времени
Чтобы Вам помогали побыстрее можно попробовать волшебное слово использовать: "пожалуйста"
шмель в 09.08.2007 - 19:02
novik
премного благодарен, спасиб. :lol:

Добавлено спустя 4 минуты 10 секунд:

"пожалуйста"
пожалуйста поскорее!!!!!!!!!!!!!!!
Эл в 10.08.2007 - 11:39
Тема: Re: Звезда 1/350 эскадренный броненосец Князь Суворов (Zvezd
А как крепили многочисленную мононить на реях, топах, палубе? Завязывали или на капельку клея?А если из одного места шло много нитей, то как? Ведь может получиться "шар"?
breeze в 13.08.2007 - 22:55
На палубе - сверлю маленькие дырочки, нить на суперклей.
На мачтах - не завязывал... я с этим завязал :wink:
на суперклей, натяните несколько одновременно, и их одной капелькой, не будет шара...
