Алан 1/35 Pz.Kp.fw IID

Ну вот и настала моя первая проба пера…

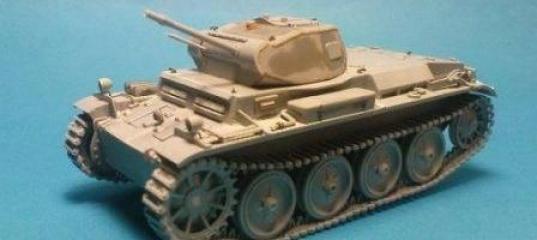

Анализ фото снимков и иных материалов по Pz.Kp.fw II D, Flammpanzer II D, и Marder II D вылились в шестимесячный параллельный перепил трёх достаточно достойных китов от Алана. Сегодня хочу представить уважаемому сообществу своё видение Pz.Kp.fw II D над которым были произведены следующие доработки:
1. Башня:

  • добавлены сварные швы, идентичные имеющимся на сохранившихся экземплярах двойки;
  • перископ кругового обзора срезан и заменён на изготовленный с нуля, в нем просверлена щель близкая по форме к треугольнику;
  • рымы демонтажа башни заменены на фототравленные от Эдуарда;
  • высверлен пулемёт и пушка;
  • повсеместная шпаклёвка утяжин и выравнивание плоскостей.

2. Корпус:
А. Лобовая часть:

  •  Добавлены 2 шляпки болтов в лобовой вертикальной плите;
  •  Бортовые картеры дополнены крышками заливных отверстий;
  •  крепежи буксирных крюков прикреплено к корпусу посредством 4 болтов с пулестойкими шляпками от МК;
  •  в передних смотровых щелях зашпаклеваны щели между смыкающимися поверхностями;
  •  просверлены отверстия ввода проводки к фарам и снабжены прямоугольными заглушками;
  •  звуковой сигнал компилирован из Алановского и Эдуардовского ФТТ и снабжён проводкой введённой в корпус.

Б. Верхняя часть:

  •  Рымы демонтажа секций заменены на фототравленные от Эдуарда;
  •  Выравнивание плоскостей.

Г. Кормовая часть (изначально всё с кормовой плиты было срезано, а сама плита приклеена перевёрнутой, так как утяжин на ней ну очень много):

  •  добавлена заглушка для гнутого стартера с барашковыми болтами от Бронко;
  •  Переработан фаркопф;
  •  Добавлены габаритные огни и катафот;
  •  Высверлен глушитель;
  •  Доработан натяжитель ленивца;
  •  Переделаны какие-то непонятные круглые фигни в расположенные по обеим сторонам кормы (согласно фото они имели другую форму);

<meta charset="utf-8">Алан 1/35 Pz.Kp.fw IIDАлан 1/35 Pz.Kp.fw IID
Д. Бортовые части:</meta>

  •  Ложе антенны было доработано по примеру Pz III (так оно было ему идентично);
  •  На весь инструмент (часть которого позаимствована от Драгона) добавлены Эдуардовские крепежи;
  •  Доработаны все три крепежа крыла к корпусу:

= Передний — обрёл нижнюю часть, крепящуюся при помощи 3 болтов к горизонтальной броне плите;
= Задний — изготовлена вертикальная часть с отверстием (в связи с тем, что инструкция Алана невыразительна на большинстве моделей собранных без доработок задняя часть крыла пристыкована неправильно);
= Средний — (изготовить о нём забыл) изготовлен самостоятельно и снабжён 3 заклёпками;

  •  Антенна заменена на Аберовсий продукт;
  •  Добавлен бортовой крепёж натяжителя ленивша;
  •  Фара рассверлена и снабжена проводкой;
  •  Прямоугольному ящику ЗИП преданы округлые формы.

Е. Донная часть (или что-нибуть из фантастики):
 — Добавлены лючки и заклёпки позиционированные, согласно чертежам классических двоек;
После окраски будут добавлены:

  1. Экран на глушитель;
  2. Буксирный трос;
  3. Стёкла, отражатель и лампочка фары;
  4. Боковые щитки с номером машины.

С учётом замечаний будут внесены изменения, так что прошу стульев, да побольше, ПОБОЛЬШЕ!!!


Алан 1/35 Pz.Kp.fw IIDАлан 1/35 Pz.Kp.fw IIDАлан 1/35 Pz.Kp.fw IID



» Информация о статье
kot94 в 24.04.2010 - 02:47
Тема: Алан 1/35 Pz.Kp.fw IID(#2767) - обсуждение

Приветствую!
Может переделок и много, но на фото их не рассмотреть (мобильником фотали?), к сожалению... жду фото и окраску!
Alexziz в 24.04.2010 - 02:49
Тема: Алан 1/35 Pz.Kp.fw IID
Доработки впечатлили - я бы с удовольствием рассмотрел бы подробнее модель ( может и табуретку бы подкинул )) ) но - очень мелкие фото, я ничего не смог рассмотреть ((( Сделайте, пожалуйста, фото с крупными планами - пока мне показались грубоватыми швы на башне, но даже их на таких фото трудно рассмотреть....
RSandr в 26.04.2010 - 13:38
Вот Сделайте, пожалуйста, фото с крупными планами - пока мне показались грубоватыми швы на башне, но даже их на таких фото трудно рассмотреть....

Добавлено спустя 8 минут 34 секунды:

злз[img][/img]

Добавлено спустя 1 минуту 17 секунд:

[img][/img]
Alexziz в 27.04.2010 - 02:45
Ну швы так и есть - грубоватые, из шпаклевки двухкомпанентной делали ? Слишком крупные и немного неровные получились, если в целом всё выглядит хорошо, то они портят всю картину, т.к. находятся на самом видном месте - лучше переделать. Фото, кстати, все равно не очень крупные и рассматривать по-прежнему тяжело :neutral:
