Звезда 1/48 Ла-5ФН+травление+смола - Мой опыт

Первая попытка собрать модель с дополнениями. Еще не оконченная, но что есть уже так сказать.
(первая попытка выложить здесь своё творение)

Здравствуйте. Ну вот оно… Свершилось…
Фотки с телефона, так что не обессудьте…
Модель клеится уже долго. Как я написал выше — первая модель с дополнениями и хочется сделать её хорошо. Долго набирался храбрости, даже склеил Ла-5фн в 72-ом от Revell - этюд, так сказать.
Звезда 1/48 Ла-5ФН+травление+смола - Мой опыт
Для двигателя специально покупал Ла-5 (ради оребрения). Доделывал его по фотографям. Вот одна из них. Так, для примера. Их море по инету.
Звезда 1/48 Ла-5ФН+травление+смола - Мой опыт
Проволока, фольга, пластик… Может еще что нужно? Нагнетатель буду доделывать, когда двигатель займет свое законное место на раме.

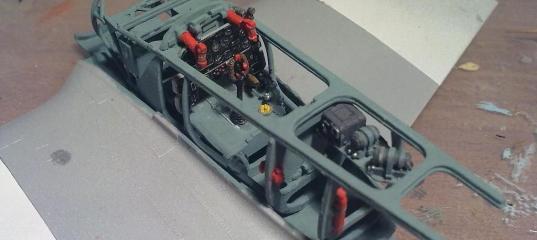

С самой рамой и салоном… Очень долго искал, какой же краской их расписывать. Остановился на серо-голубой "звездатой" (а другие фирмы только через интернет у нас:)). Может и неправильно цвет подобрал…
Звезда 1/48 Ла-5ФН+травление+смола - Мой опытЗвезда 1/48 Ла-5ФН+травление+смола - Мой опыт
Что-то было взято на борта от НеОмеги, что-то от травления Eduard.
Так же и с кабиной в целом. Приборная панель, в частности, полностью эдуардовска. Тут мне, к сожалению, гордиться нечем (позорно потерял смоляную).
Дальше все понятно. Собирал по инструкции, попутно раскрашивая приборы/ящички (точнее радиостанцию), огнетушители и прочие прелести. На фото не видно, но сигнальный пистолет тоже занял свое почетное место.
Звезда 1/48 Ла-5ФН+травление+смола - Мой опытЗвезда 1/48 Ла-5ФН+травление+смола - Мой опытЗвезда 1/48 Ла-5ФН+травление+смола - Мой опыт
По салону сделал немного потертостей, точнее Я думаю, что сделал:)
С проволочками на тяги не стал заморачивать, покрасил тамиевским металиком. Тем более что пол тоже смоляной.
А вот особый предмет моей гордости - кресло пилота. Сидел с лупой долго и упорно. Спинку (точнее ее детали) пытался выделить смывкой. Насколько получилось — судить вам. Пряжки расписал, ремень…
Звезда 1/48 Ла-5ФН+травление+смола - Мой опытЗвезда 1/48 Ла-5ФН+травление+смола - Мой опыт
Из того, что еще сделано, но на камеру пока не попало…
Стволу у ШВАКов заменил на иглы, иглами же заменил амортизаторы на шасси.
Зашпаклевал — зашкурил. Полностью готова к покраске, но опять терзаюсь цветами…:(
Купил Тамиевскую аэрозоль серую, думал как основной цвет использовать — так темной оказалась очень. Ладно хоть на пластике попробовал.
Щас пришли тамиевские цвета XF-23, XF-19. Вот думаю, насколько он подойдут. Но они не аэрозольные. Т.е. кисточка. Я еще губкой промакаю… Но тут еще как-то не решился…
В общем пока где-то так.
Продолжение следует:-)

» Информация о статье
Просмотров: 9356
Опубликовано:
gedd в 19.04.2010 - 19:18
Вот, дозрел до своей ветки
http://scalemodels.ru/modules/forum/viewtopic_p_310582.html#310582
заходите в гости :)
Paul_P в 24.04.2010 - 12:19
:) Давненько меня не было тут. Здоровье...
Спасибо за схему дроссельной коробки. Теперь имею представление о предмете. Пусть не совсем полное... Но уже лучше :)
Диорамы замечтательные конечно :) Предел мечтаний. Хотя я чуток другую думаю. Без хат и плетней. Самолет хочу прикрыть местами ветками. Может деревце где-нить поблизости... Знаете... Что-нибудь из "В бой идут одни старики". Как там около деревьев самолеты стояли, а за деревьями - тропинка. И на ней поставлю почтальоншу с офицерами.
А по дроссельной коробке, что она сверху прикрыта плотным листом... Судя по рефленой поверхности боков, именно через них воздух должен проникать. А не биться сверху со всей дури струей. С непойми чем, миновавшим винт... Хотя... А зачем тогда сетка сверху? С каркасом... Еще и выступ обозначет изнутри...

Кто-нибудь может ситуацию прояснить? С боков или через какие-либо отверстия? Или через верх все-таки? Мне кажется, что с боков все-таки. Может не по всей поверхностию Может и через отверстия в верхней части. А там на сетку и вниз.

Так что буду переделывать её заново и по честному. По результатам отпишусь с фотографиями :)
kochegar в 24.04.2010 - 12:43
А я сам не пойму , зачем Давид коробку наглухо закрыл . Просто на стендовых моторах закрыто , что бы туда бычки не кидали и фантики .
Beta-2 в 24.04.2010 - 13:35
А по дроссельной коробке, что она сверху прикрыта плотным листом... Судя по рефленой поверхности боков, именно через них воздух должен проникать. А не биться сверху со всей дури струей. С непойми чем, миновавшим винт... Хотя... А зачем тогда сетка сверху? С каркасом... Еще и выступ обозначет изнутри...

Кто-нибудь может ситуацию прояснить? С боков или через какие-либо отверстия? Или через верх все-таки? Мне кажется, что с боков все-таки. Может не по всей поверхностию Может и через отверстия в верхней части. А там на сетку и вниз.


Воздуха в моторе много не бывает :) (иначе зачем турбокомпрессоры изобретали?), не пойму, почему Вы сомневаетесь, на чертежах по-моему все понятно нарисовано:

[url=http://www.postimage.org/image.php?v=TsFMYnJ][/url]
gedd в 24.04.2010 - 17:28
А я сам не пойму , зачем Давид коробку наглухо закрыл . Просто на стендовых моторах закрыто , что бы туда бычки не кидали и фантики .
Меня вот эта схема смутила.


А так, если сеточку найду подходящую, то наверное переделаю. Все же интересно сделать двигатель как самоценную модель...
Ну а если не найду, то скажу, что специально закрыл "что бы бычки туда не бросали" :)
Paul_P в 24.04.2010 - 21:59
да вот меня тоже смущает эта пластина. Про сеточку- можно попробовать фольгу проперфорировать иголочкой тонкой для бисера. Можно пропробовать и закрыть ее как на фото. Я если честно сразу про это подумал. Чтоб нонешнюю коробку не переделывать. Но моя выглядывает. Так что переделывать мне ее полюбому :( так что пилю пока с сеточкой сверху
Uliki в 25.04.2010 - 09:28
Paul_P
Да не смущйтесь вы этой крышкой! Любой карбюратор поступает с ней, чтобы пыль внутрь не попадала. А при установке на двигатель она, естественно, снимается.
Paul_P в 27.04.2010 - 11:34
В общем, представляю на ваш суд новую дроссельную коробку.
Вольга, медная проволока, обточенная по прямоугольного сечения. Переходник вырезал из дерева. Как видно из фото, из под воздуховода все-равно видно. Так что...
mal16 в 27.04.2010 - 13:07
Как видно из фото, из под воздуховода все-равно видно. Так что...

Это у Вас не воздуховод (который "Звезда" в своей модели не дает), а элемент капота.
Воздуховод (всасывающий патрубок нагнетателя) привинчивался сверху на фланец дроссельной коробки и прикрывался сверху этим элементом капота.

[url=http://www.postimage.org/image.php?v=aVN5oBS][/url]
Paul_P в 27.01.2011 - 16:04
Теме АП :)
Долгострой подходит к концу и вот что получается.
Решил сажать самолет аварийно. Без привязки к определенному летчику.
Посадка почему аварийная - вот думаю... Сделал пулевое отверстие в колпаке. Может типа кровью помазать в кабине?
Или пару дырок в капоте?

Модель уже в декалях! Фото немного не актуально

Из того, что не нравиться самому:
1. под капотом очень чисто. Как посоветуете? Маслица добавить?
2. Патрубки без ржавчины. Буду исправлять
3. Кок винта блястит аки кошачьи яйца. Исправлю матовым лаком
4. Антена есть. Уже :) сделал оторвавшейся от заднего крепления...
5. Потертостей мало... Вот тут неплохо бы и подсказать. Т.к. схема лючков для обслуживания конечно есть, но, но, но :)
6. Не нанесена гарь от патрубков. Тоже буду бороться с этим.

Жду предложений и замечаний. Особенно по траве

P.S. диорама в процессе постройки. Фоткал модель с зеркалки Nikon d3000 nikor nikkor 50mm f1.8 + вспышка SB-600, с рассеивателем, направлена в потолок. + 2 настольные лампы, дающие свет вверх и как следствие отраженный вниз. Пытался изгнать блики, но полностью не удалось. Первый опыт съемки, так что звиняйте если что. И жду подсказок еще и в этом :)
