Bobcat Models 1/48 Ил-28

Приветствую всех любителей моделизма, а так же сочувствующих им.
Представляю очередную работу Ил-28 от Бобкэт. Набор как оказалось совсем не однозначный. Общался с людми кто держал его в руках и собирал. Как оказалось мне с набором очень не повезло.

Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Сильный облой на мелких деталях, плохая стыкуемость некоторых деталей в плоть до того что как говорится в анекдоте после сборки обработайте рашпилем. К тому же еще набор привезли с поврежденным фонарём. При сборке использовались допы в качестве фототравления от Эдуарда, смоляные колёса, маски. Изначально был собран двигатель из смолы, который вроде и помещался, но при окончательной сборке с моторамой не поместился под капотом. Внутренняя обшивка была сделана из патафикса, швы накатаны ревитером.
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28

Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Кабина пилота и штурмана с использованием фототоравления.

Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28
Кабина стрелка задней турели:

Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
На переднем обтекателе двигателей сделал фонари из обтекателя винта от И-16 , лампы сделал из страз.
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Мотогондолы на этой модели это вообще тема. Ну всё видно на фото.
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Вот тут то и пригодились навыки работать напильником, привитые мне в школе на уроках труда. Которых к сожалению сейчас в школах нет.
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Проковырял отверстия в воздухозаборниках, накатал заклёпку.
Bobcat Models 1/48 Ил-28
Чуток доработал внутреннюю часть воздухозаборника.
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Накатал заклёпку.
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
В виду того что самолёт планировалось окрашивать в метал пришлось шлифовать все внешние поверхности деталей. Без этой операции нечего было думать о покраске в алюминий. Поверхности имели жуткую шагрень везде!
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
накатал заклёпку на фюзеляже после сборки , полировки.
Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
на последней фото видно провалы на крыле в месте прохождения направляющих для крыла. Залил клеем с активатором, отшлифовал и востановил заклёпку.
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Как писал в начале фонарь местами был поврежден. Приклеил, залил щели клеем , отшлифовал.
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Колёса из смолы:
Bobcat Models 1/48 Ил-28
Сойки шасси:

Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Тормозные шланги на стойках сделал из силиконовой нити диаметром 0,6 мм , стяжки из фольги.

Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
С фото цветными реальных бортов просто беда. По этому радиопрозрачные детали красил по наитию.
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Торпеды конечно кривоваты.

Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28
Двигатель, тот что планировалось поставить в левую мотогондолу. Передний обтекатель ставился на магнитах. Но на финальном этапе не произошло, моторама не помещалась под капотом, возможно если бы не было фары и двигатель чуток по другому с ориентировать то встало бы.
Bobcat Models 1/48 Ил-28
Сигнальный огонь на киле:

Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Окраска, сначала глянцевая черная база. Полупрозрачная наносил в несколько слоёв. Расход получился почти банка.

Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Антенну натянул из нейлоновой нити диаметром 0,12 мм.

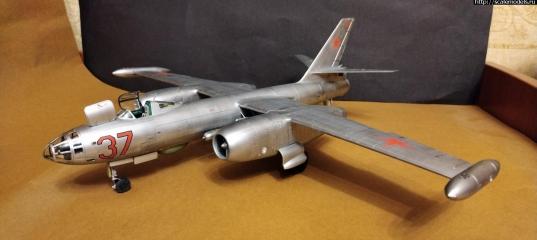

Собственно сама модель. Фото делал на телефон, получились не очень.

Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28 Bobcat Models 1/48 Ил-28
