ICM 1/72 Krupp L2H143 + MAC 1/72 Flak38 + ACE 1/72 Sd.Anh.32

История появления на свет этой "сборной солянки" напоминает "три части марлезонского балета"
Вначале почти параллельно строился крупповский грузовичок, метко прозванный Protze ("Носатый", то бишь), и зенитка на лафете. К сожалению, фото по отдельности не сохранилось, но об этом чуть позже...

Постройка грузовика проблем особых не вызвала, понадобилось лишь облагородить характерный "нос" (сделать лувры для входа охлаждающего воздуха, прорезать линии панелей капота, добавить подставку под откидывающееся лобовое стекло). Стекло сделано из тонкого пластика, добавлены "дворники", габаритные "усы", переделаны семафорные указатели поворотов.
ICM 1/72 Krupp L2H143 + MAC 1/72 Flak38 + ACE 1/72 Sd.Anh.32ICM 1/72 Krupp L2H143 + MAC 1/72 Flak38 + ACE 1/72 Sd.Anh.32
Зенитка тоже хороша в сборке, по возможности сделаны тоньше детали щита, переделано сиденье, добавлен прицел, обточен и высверлен ствол. Вращение по азимуту сделать было легко, а вот наклон по углу у меня из-за своеобразного лафета не удался (да ещё надо было и синхронизировать со стволом наклон прицела). Поэтому ствол зафиксирован в среднем положении.
ICM 1/72 Krupp L2H143 + MAC 1/72 Flak38 + ACE 1/72 Sd.Anh.32ICM 1/72 Krupp L2H143 + MAC 1/72 Flak38 + ACE 1/72 Sd.Anh.32

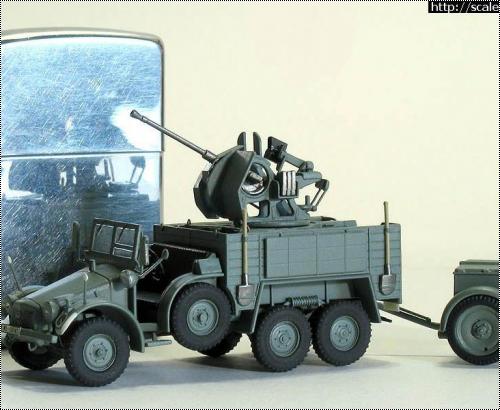

Вторая часть упомянутого балета ;-) началась после желания заказчика совместить две эти модели в одной и добавить транспортную тележку от пушки. "Хозяин - барин", по габаритам станина пушки влезала в кузов, хотя и есть у меня сомнение, что в кузове пушка стояла именно на этой станине. Пришлось из тонкого пластика изготовить настил в кузове и максимально поднять пушку на винтах станины. Тележка была собрана из оставшихся деталей с добавлением кое-каких элементов на дышле и прицеплена к грузовику.
ICM 1/72 Krupp L2H143 + MAC 1/72 Flak38 + ACE 1/72 Sd.Anh.32
По прошествии некоторого времени у заказчика возник вопрос: "А на чём же возились боеприпасы?", и тут началась "третья часть балета" в виде литника с деталями зарядного ящика Sd.Anh.32, идущего в комплекте к "бронеходу" Sd.Kfz.252 фирмы АСЕ. При кажущейся простоте лёгкой прогулки не получилось, одно выскребание пластика из крыльев, чтобы туда поместились колёса - это было отдельное "па-де-де" в этом балете... ;-) И вот что получилось в итоге на прицепном крюке
ICM 1/72 Krupp L2H143 + MAC 1/72 Flak38 + ACE 1/72 Sd.Anh.32
Красилось всё это аэрографом, нитрокраска по нитрогрунту, декалировка (с подкрашиванием кистью многих рассыпавшихся элементов :-( ), финишный слой полуматового нитролака, Future на стекло. В итоге - набор, который многие назовут игрушечным из-за чистоты. Попробуем представить, что это всё отмыто перед инспекционным приездом рейхсмаршала...
ICM 1/72 Krupp L2H143 + MAC 1/72 Flak38 + ACE 1/72 Sd.Anh.32
С уважением - Олег.



» Информация о статье
ITR в 03.11.2009 - 16:15
Тема: ICM 1/72 Krupp L2H143 + MAC 1/72 Flak...(#2169) - обсуждение

Привет, Олег.
Симпатичный носатик и такой малюсенький:)
А я то же продумываю план его постройки, только в 35-м естественно. И вот не задача, тамиевского Круппа кузовного в продаже нету ни где, только тот что с колотушкой и другим кузовом:(
Под пушку там все-таки походу рама делалась, а не просто на винтах вывинчивалась, вот только фоток "из-нутри" я пока то же не нашел еще, если они есть вообще....
model17 в 03.11.2009 - 16:30
Тема: Re: ICM 1/72 Krupp L2H143 + MAC 1/72 Flak38 + ACE 1/72 Sd.An
Модель собрано действительно здорово. Но вот бросился в глаза некоторый разнобой в декалях. Я конечно не большой специалист, но мне кажется, что номерные знаки от Люфтваффе, дубовый лист от 1-ой танковой дивизии и буква К от группы армий Клейста (1-танковая входила в группу Гудериана). Вы просто взяли декали из набора?
omega в 03.11.2009 - 16:47
Под пушку там все-таки походу рама делалась, а не просто на винтах вывинчивалась, вот только фоток "из-нутри" я пока то же не нашел еще, если они есть вообще....
Привет, Миша, спасибо за комментарий. Значитца, сомнение моё небеспочвенно... :lol: Ну что сделаешь - "скрестил ежа с ужом" :mrgreen:
С уважением - Олег.. Вы просто взяли декали из набора?
Совершенно верно. Без всякой привязки, но "чтобы выглядело красиво" :oops: На полную копийность отнюдь не претендую.
С уважением - Олег.
Kerogaz в 03.11.2009 - 18:06
Тема: Re: ICM 1/72 Krupp L2H143 + MAC 1/72 Flak38 + ACE 1/72 Sd.An
Классная малюська! :-)
ИМХО, стоило все же ее чуть-чуть "припылить".
omega в 03.11.2009 - 18:18
Тема: Re: ICM 1/72 Krupp L2H143 + MAC 1/72 Flak38 + ACE 1/72 Sd.An
Классная малюська! :-)
ИМХО, стоило все же ее чуть-чуть "припылить".
Спасибо, Сергей. Может - и стоило, но не просили... :wink:
С уважением - Олег.
bogdan777 в 09.11.2009 - 21:03
Я тоже задавался вопросом установки зенитки FLAK-38 в кузове Круппа , но так толком ничего и не нашел, поэтому образец взял с одной из моделей 35-го масшаба. Вот что у меня получилось:






Правда, потом решил переделать под установку пушки FLAK-30, на машину с такой пушкой есть фото, в том числе и установку в кузове можно рассмотреть. На фото модель не совсем закончена.




[url=http://www.postimage.org/image.php?v=PqzMnFr][/url]
omega в 10.11.2009 - 12:55
Коллега bogdan777, спасибо за фото и информацию. Симпатичный аппарат получился :grin:
Полной ясности с вопросом установки пушки в кузове, конечно, пока не получается, но возможные варианты просматриваются... :wink: Кое-какие мои соображения: на первом фото с Flak38 есть у меня подозрение, что пушка не сможет поворачиваться на 360 градусов, щит будет упираться в борта. Я по этой причине и выдвигал винты упоров станины на максимум... А Flak30 будет без щита? Кажется мне, что и здесь может возникнуть эта проблема, если установить щит, нет?
С уважением - Олег.
omega в 31.10.2011 - 21:25
Но вот бросился в глаза некоторый разнобой в декалях. Я конечно не большой специалист, но мне кажется, что номерные знаки от Люфтваффе, дубовый лист от 1-ой танковой дивизии и буква К от группы армий Клейста (1-танковая входила в группу Гудериана).
Любопытно - Dragon сделал так же :???: Где же правда? :wink:
