Czech Master Resin 1/72 Hansa-Brandenburg W.20

Фото прототипа достаточно много и они хорошего качества, редкий случай:



Исходники:
- основной смоляной набор среднего+ качества;
- доп смоляной набор с "козлом" и "подкатнем".




Для разминки начал с "козлов" и "подкатней". Доп наборчик по качеству неплох, выглядит вполне естественно, но колеса не похожи на фото с прототипом - если бы обратив внимание раньше, скорее всего и не стал бы брать это набор (по цене полноценной модели). Из сомнительных плюсов - коробка идеально подходит для хранения наборов патовского травления).



Двигатель. В целом качество заготовки неплохое, только толкатели отлитые совместно пришлось срезать и заменить на проволочные:



Добавил еще проводку с тыльной стороны, и сделал небольшую накладку на центральную часть, результат:



Внутрянка. Интерьер достаточно скудный, да еще и при вырубке деталей из смолы умудрился сломать элемент пола на три части. Склеил, но выглядело очень плохо - решил не начинать прям с откровенной халтуры и вырезал деталь из листового пластика. Сделал ремни из фольги и проволоки (сразу на три модели), накинул "типа" цепь на руль и горизонтальную балку, добавил педали:



Собрал фюзеляж, зашкурил. Отделил рулевые поверхности, частично смонтировал элементы хвостового оперения, сделал заготовки ручек, распорок, качалок, другой мелочевки. Насверлил технологических отверстий. В начале стройки срезал (особо не подумав) опорные элементы нижнего крыла, грубоватые были - хотел заменить на что-то более эстетичное, но в итоге практически восстановил то, что было, только теперь конструкция менее жесткая.
При ближайшем рассмотрении прототип оказался достаточно интересным, есть мелкие детали, которые достаточно легко повторить на модели - хотя изначально боялся, что малыш будет скучноват-пустоват.



Задул в базовый серый акрилом Ладога. Краска легла хорошо.
Крылья снизу "под ткань".



С декалями были некоторые проблемы, ну а когда без этого....



С хвостом тоже есть где повозиться:



Дальнейшая сборка показала, что все декали можно было наносить на этом этапе:




Подгонка стоек центральной фермы происходила непосредственно на модели. Добавил имитацию проводки на левой передней, и правой диагональной стойках; и к верхнему крылу после его монтажа:



Немного застрял с установкой верхнего крыла - не так просто провести плоскость через 10 точек:



Сделал винты сразу для всех трех моделей:

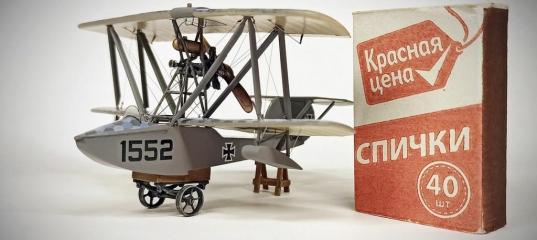

Натянул расчалки через петли из проволоки. В начале съёмки на модель свалилась коробка, которая прижимала фоновый лист - снесла верхние качалки с тягами и сломались стойки одного из поплавков, ругаясь восстановил по-быстрому, но всё равно последствия видны (тем более знаю, куда смотреть):
