ICM 1/48 Douglas A.26B-15 Invader

Добрый вечер.
Сегодня ещё один двухмоторный американский бомбер. Этот самолёт тревожил моё воображение много лет. Нравится и всё.

 Монограмовский Инвейдер лежал у меня давно, но доводить его до серьёзной постройки рука не поднималась по известным причинам. Кривоват. Но афтер и информацию по аэроплану все эти годы подбирал и хомячил.

А тут, пару лет назад киевляне запустили целое семейство 26ых в 48м. Тоже не без недостатков, но гораздо "похожее" на оригинал.
Прикупил ранний штурмбомбер и запилился. Кстати древний Монограм очень даже пригодился. Потроха у него гораздо рельефнее и подробнее.
А пропеллеры, так просто правильные. Вивисекция особых трудностей не вызвала, многие детали срослись как родные. Из дополнений в дело пошли: колёса Aires, нос Vector, травление Eduard, бомбы Brassin, декали из набора ProModeler и, конечно Квинтовский 3Д интерьер. Сборка прошла, на удивление, легко и непринуждённо. Всё, как обычно: сухая подгонка, выведение поверхностей, накатка "заклёпок" и в малярку.

Прототип хотелось выбрать по ярче и по боевитее. Нашёл фото борта из 409 BG, 9AF. Всё как надо: плоский фонарь, 6и пулемётный нос, 4 контейнера с браунингами под плоскостями и шикарное граффити на морде.
Красил АКшными металликами 5 разных оттенков и водными акрилами Gunze и Tamiya. Живопись на носу надувал через маски. Слегка потёр меламиновой губкой и тамиёвскими пудреницами. Вышло вот это...
ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader
ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader
ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader
ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader
ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader

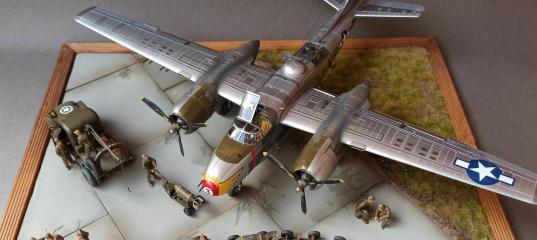

Немного с "гарниром"...
ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader
И суслики, по просьбам трудящихся...
ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader ICM 1/48 Douglas A.26B-15 Invader

Спасибо за внимание!

» Информация о статье
HirurgTS в 30.10.2022 - 13:33
Тема: Re: ICM 1/48 Douglas A.26B-15 Invader
В теме по матчасти Монограммного А-26, здесь на скале, есть японские
картинки с клёпкой.
Но я бы им доверял с осторожностью.
картинки некликабельны
prokhor в 30.10.2022 - 19:54
Выглядит отлично! Работа на 5 баллов! По матчасти скажу, что заклепки много где лишние. Это касается, например, района фюзеляжа вокруг кабины пилота, длинных панелей-крышек отсеков проводки по бортам под крылом. Эти участки обшивки закрыты накладной дюралевой броней толщиной от 8 до 9,5 мм, а вот эта фигурная накладная полоска хитро изгибающаяся по бортам фюзеляжа, по факту обтекатель края толстых накладных листов, которые ICM проигнорировал на модели, в отличие от старого Монограма. Листы эти закреплены редкими винтами с потайной головкой через обшивку к угольникам, приклепанным к силовому набору. Японец-то понарисовал клёпку по силовому набору, а по факту, раскрой обшивки фюзеляжа под бронепанелями другой. Он не повторяет контуры их стыков.
Картинка для понимания. На нижней картинке зеленым отмечены места накладной дюралевой брони #
Хорст в 30.10.2022 - 20:49
потрясающе
YSG в 30.10.2022 - 20:51
Тема: ICM 1/48 Douglas A.26B-15 Invader
Ох, как интересно!
Буду знать. На стапеле ещё один А.26...
IGOR-XIII в 30.10.2022 - 22:37
Тема: ICM 1/48 Douglas A.26B-15 Invader
Отличная работа.
prokhor в 31.10.2022 - 11:44
На стапеле ещё один А.26...
Тогда еще пару деталей, которые заметил. На самолетах с верхней турелью, под ней, в бомбоотсеке был подвешен большой мешок для сбора гильз и звеньев. Он крепился к кольцу, по диаметру примерно равному турели и посередине вдоль продольной оси самолета в него была вшита застежка-молния для его опорожнения.
На носу не хватает еще одного окна гильзоотвода справа по полёту.
# # #

Вот тут на фото видно мешок для сбора гильз верхней турели. Он крепился на кронштейнах к силовому набору фюзеляжа и не вращался вместе с турелью.
#
YSG в 31.10.2022 - 12:01
Спасибо, но в следующем варианте не пригодится.
А мешок - вещь легкосъёмная, и в конкретный момент могла отсутствовать)))
prokhor в 31.10.2022 - 12:30
А мешок - вещь легкосъёмная, и в конкретный момент могла отсутствовать)))
Да это не претензия, а лишний повод освежить информацию по матчасти))

Добавлено спустя 23 минуты 20 секунд:

И еще позанудствую. На "военных" машинах у стрелка не было аварийной дверки с окошком справа. Вход/выход через дверь в бомболюке, либо через аварийный люк сверху, в остеклении. На "корейских" уже была.
Roman-Nord в 02.11.2022 - 07:17
Тема: ICM 1/48 Douglas A.26B-15 Invader
Салют, всем!
Мощный запил! Красивая работа, особенно в контексте диорамы.
hawk126 в 20.11.2022 - 12:06
Тема: ICM 1/48 Douglas A.26B-15 Invader
Отличная работа и достойный результат!
