ICM 1/48 МиГ-25РБФ в камуфляже

Всех приветствую! В феврале 2024 года в группе ВК "Tempmodels" был анонсирован Групп-билд "Ослепительный МиГ". Не смотря на сжатые сроки ГБ (23.02-9.05) было принято решение участвовать. Длу участия у меня уже около 6-7 лет лежала в закромах коробка с МиГ-25РБТ от ICM в масштабе 1/48, с фототравлением Микродизайн на интерьер и масками от KAV.


Для создания модели были дополнительно приобретены:
-Фототравление на экстерьер от Микродизайна;
-Смоляные сопла, колеса шасси, кресло пилота и набор датчиков и антенн Tempmodels;
-Декаль Бегемот ОЗ и техничка;
-3D печатные каналы ВЗ от Фотон-моделс.
В качестве прототипа была выбрана машина б/н 57 из состава 2-ой АЭ 98-го ГвРАП, аэродром Мончегорск, 2005 год.

ICM 1/48 МиГ-25РБФ в камуфляже

Сборку решил традиционно для меня начать с стоек и ниш шасси. Носовую стойку разделил на узлы и собрал вновь, чтобы изменить степень обжатия (в наборе даны совсем не обжатые), обильно доработал проволокой, фольгой и метизами от мастерклаб. Темпмоделс дает в наборе с колесами брызговик передней ниши, но не очень копийный, пришлось переделывать. С основными стойками было посложнее: отсутствовал поворот полувилки на 45 градусов пришлось переделывать более глобально. Также добавил проводку и гидравлику, метизы. Нишу носовой стойки облагородил фототравлением от МД, добавил гидравлику, перепилил цилиндр выпуска, добавил агрегаты в нишу, тяги привода створок. По нишам основных стоек работы было больше: Во первых вместо хорошо заметных ребер жесткости в наборе был дан мелкий немасштабный рельеф. Все сточил и воспроизвел ребра из доширакопласта. Далее стандартно: проволока, фольга, агрегаты.

ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже

Далее перешел к кокпиту. Тут очень выручил набор ФТД от МД. Приборная доска с отпечатанными на фотопленке приборами, боковые панели и задняя часть кабины выполнены достаточно копийно. Но решил замахнуться и сделать тумблеры. Результатом остался доволен, но работа очень кропотливая. Кресло КМ-1М от Темпа просто сказка, окрасил и нанес декали и выглядит прекрасно. Также был переработан козырек за лобовой частью фонаря: добавил характерный горб, трубку обдува, шторку в сложенном виде.

ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже

Следом окрасил все это убранство. Красил тамией и ганзой, металлики Экстрим метал от АК для поверхностей и Тру металл от АК для мелочевки. Смывка - черная тамия. Для штоков гидроцилиндров использовал зеркальную пленку от Хасегавы.

ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже

Далее вклеил ниши шасси в корпус. Кокпит на мой взгляд у ICM дан очень удобно: все собирается на ура, без щелей и ступенек. Прошлось лишь подточить кресло немного снизу, торчало из кабины на пару миллиметров. Приступил к воздухозаборникам. У МиГ-25 они огромные и хорошо виден компрессор двигателя, поэтому был приобретен набор от Фотон моделс. Качество печати конечно не идеальное, но крыльчатки и турболизатор выполнены отменно. На боковых стенках ВЗ выполнил хлопуны, расшивку, выпуклую клепку от Квинты.


ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже


Ну а дальше долгие работы по доработке экстерьера. В первую очередь исправил основные косяки модели:
-Пересверлил вентиляционные отверстия за кабиной;
-Добавил верхний тормозной щиток;
-Переделал отсек разведоборудования (кит у меня был РТБ а делал РБФ, соответственно зашпаклевал камеры и нарезал лючки и радиопрозрачные панели);
-Добавил штангу выпуска тормозного парашюта в левом подхвостовом гребне;
-Добавил недостающие сварные швы на корпусе, добавил заливные горловины;
-Переделал контейнер тормозного парашюта;
-Перерезал расшивку в соответствии с фото, добавил клепку где необходимо;
-Наклеил ФТД, добавил патрубки из игл, овальные из фольги;
-На крыле добавил гидроцилиндры управления рулевыми поверхностями;
-На килях добавил выпуклую клепку на радиопрозрачных панелях (3Д декаль клепка Квинта).


ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже

И вот настал момент финальной сборки. Тут со стыковкой было уже не все так радужно. Верхняя часть ВЗ встает со ступенькой (возможно виной печатные каналы ВЗ), кили встают с щелями, стыковка носовой части с фюзеляжем вообще ужас, тем более место для обработки неудобное. В общем, вклеивал полоски доширакопласта, шпаклевал, выводил.


ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже

На этом основная сборка была окончена и приступил к покраске. Во время просушек слоев занимался соплами. Сопла от Темп даны достаточно хорошо, но не без замечаний. В наборе отсутствует форсажная камера, предлагают брать из набора. Камера из набора меня не устроила, да и на протопите стоит другой вид камеры, поэтому изготовил с нуля из фольги и дошипласта. Окрашивал металликами от Алклад, Экстим металл и цветными от Ганзы.


ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже

Так как сроки ГБ поджимали, детальных фото по окраске не делал. Камуфляж достаточно сложный, Бегемот дает трехцветную схему окраски, хотя по фото видно что цвета четыре, присутствует темно-коричневый. Все цвета мешал на глаз, в основном из ганзы. После первого окраса вообще не понравилось, выставил на суд коллегам и было принято решение перекрашивать два цвета. В итоге вышло, на мой взгляд достаточно правдоподобно. Красил без масок и трафаретов, Иватой от руки. По декалям все отлично, все же Бегемот - лучшее с чем я работал. На фото прототипа видно просвечивающую букву "Р" перед надписью "Иван". Ранее борт нес имя Ростислав Ящук, потом переименовали в Иван Лезжов. Вот и я нанес деку Ростислав, задул полупрозрачным слоем и потом уже деку Иван Лезжов. Техничку применял частично. На имеющихся в моем распоряжении фото борта было видно что на хвостовой части ее нет вообще.

ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже

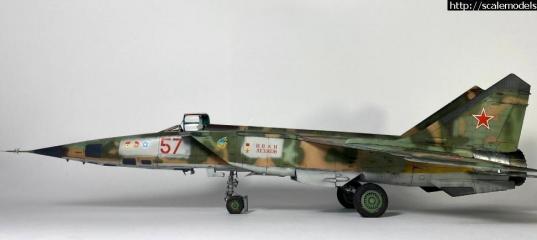

Финалом окрасил мелочевку: датчики и антенны от темпмоделс (вот тут отменное качество, очень ажурные и главное не хрупкие детали), створки ниш шасси, откидную часть фонаря. Все приклеил и сделал итоговые фото. Не все задуманое успел реализовать, кое что воообще не сделал (БАНО и стекатели статики), тем не менее удалось забрать первое место в ГБ. Думаю еще вернусь к этой модели и кое что доделаю по мелочи. Буду рад комментариям, замечаниям и советам.


ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже ICM 1/48 МиГ-25РБФ в камуфляже
ICM 1/48 МиГ-25РБФ в камуфляже



» Информация о статье
guam в 27.05.2024 - 14:15
Тема: Re: ICM 1/48 МиГ-25РБФ в камуфляже
- вы первый заметили))
Еще бы :lol: Мне кажется что пока 1,5 года строил 25ые, каждый сантиметр и по фото, и в живую изучил. Странно что не снились)))

Забыл отметить зеленую часть сопел, окраска очень реалистично получилась.
AndyK в 27.05.2024 - 14:41
На сколько я увидел нет тяг у рулей высоты
Правильнее будет сказать стабилизатора, на с-те функцию РВ выполняет управляемый стабилизатор (цельно-поворотное горизонтальное оперение)
guam в 27.05.2024 - 14:43
AndyK
Я когда писал все думал, что это, стабилизатор или руль высоты.
Спасибо, буду знать. Теперь главное не забыть))
AndyK в 27.05.2024 - 14:46
Я когда писал все думал, что это, стабилизатор или руль высоты.
Стабилизатор с функцией руля высоты - два в одном :grin:
Usatiymen в 28.05.2024 - 09:18
Тема: ICM 1/48 МиГ-25РБФ в камуфляже
Класс! Мастерская работа.
Roman-Nord в 28.05.2024 - 10:04
Тема: ICM 1/48 МиГ-25РБФ в камуфляже
Салют всем!
Доработки впечатляют. Отличный результат!
amahas в 28.05.2024 - 12:17
Коллеги, всем огромное спасибо за комментарии!
Svarschik в 29.05.2024 - 14:23
Классная работа. +
Comanche в 31.05.2024 - 01:18
Old school в лучшем виде.
Именно в плане подхода к исполнению.
Редкое нынче явление
amahas в 31.05.2024 - 08:14
Old school в лучшем виде.
Именно в плане подхода к исполнению.
Редкое нынче явление
Спасибо за отзыв, так понимаю под олдскулом подразумевается серьезный подход к детализации и соответствию прототипу и минимум везеринга. А новая школа?
