Макет 1/72 ДБ-3 и немного 3D

Года три назад приобрел по случаю по дешевке пару коробочек от Макета - ДБ-3 и ДБ-3Ф. Сначала была мысль - как классно! Два самолета по цене одного! Соберу оба!
Прошел где-то год, решил посмотреть - что за содержимое, а там опа! Все страшненькое, кривенькое, внешняя расшивка.



Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D

Поскольку дела в расшивкой до этого не имел, были сильные сомнения что смогу приемлемо собрать и обработать. Ну ладно, думаю - попробую - склеил одно крыло, склеил другое, зашпаклевал утяжины, склеил фюзеляж, стал пробовать нарезать расшивку. Учитывая инструмент и отсутствие опыта получилась она, как говорят, "траншейная". Много где рука дрожала и приходилось замазывать и царапать снова. Сначала пробовал заделывать шпаклевкой - по ней не режется. В итоге растворил кусочки полистирола в клею, замазывал и нарезал по-новой.

Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D
Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D

Стыковка консолей и центральной части - отдельная песня. И тут еще стандартную ошибку допустил - крылья собрал не как V, а наоборот.

Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D
Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D

Для прочной стыковки с фюзеляжем пришлось наращивать толщину пластиком.

Макет 1/72 ДБ-3 и немного 3D

С носовой частью тоже пришлось повозиться.

Макет 1/72 ДБ-3 и немного 3D

Когда дошел до мотогондол то уперся в кожухи двигателей. Долго пытался сделать из того что в наборе и кусочков полистирола. В итоге плюнул, нарисовал и распечатал на 3d-принтере. Получилось вроде неплохо.

Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D

После этого решил и страшненькие стойки шасси переделать по чертежам. Более менее получилось похоже.

Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D
Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D

Далее вошел во вкус и сделал переднюю и заднюю турель, приборную доску и кресло в кабину (их не видно), трубки вентури.

Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D
Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D
Макет 1/72 ДБ-3 и немного 3D

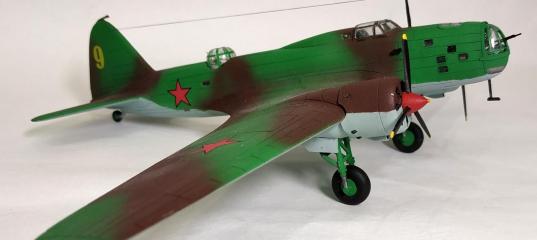

При окраске ориентировался на монинский дб-3. Когда стал красить, носовую часть покрасил слишком светлой краской - переделывать уже было поздно, да и сил уже не было на переделку - покрасил светленьким и остальное тоже.

Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D Макет 1/72 ДБ-3 и немного 3D

В общей сложности где-то год пилил, наскоками, когда удавалось себя заставить.

В итоге чисто случайно получил медальку в конкурсе:

Макет 1/72 ДБ-3 и немного 3DМакет 1/72 ДБ-3 и немного 3DМакет 1/72 ДБ-3 и немного 3D

Макет 1/72 ДБ-3 и немного 3DМакет 1/72 ДБ-3 и немного 3DМакет 1/72 ДБ-3 и немного 3DМакет 1/72 ДБ-3 и немного 3D

romanmec в 01.07.2021 - 17:58
Serzh
У модели и самолета обводы НУ-ДБ разные от слова СОВСЕМ и это факт.

Ну да, в известные чертежи макетовская "морда" не попадает. Частично лечится, подручными средствами.
Попробуем, в общем))))
sergand53 в 01.07.2021 - 20:44
Тема: Макет 1/72 ДБ-3 и немного 3D
Откуда автор взял цвета камуфляжа? Режет глаз.
прохожий1917 в 01.07.2021 - 20:53
sergand53
А что, в статье не написано?

"При окраске ориентировался на монинский дб-3".
sergand53 в 01.07.2021 - 21:00
sergand53
А что, в статье не написано?

"При окраске ориентировался на монинский дб-3". А зачем?! Вы не читали монографию "Цвета советской авиации...", выложенную на сайте?! Никогда окраска аэропланов в музеях не является "истиной в последней инстанции"!
прохожий1917 в 01.07.2021 - 21:27
sergand53
Я ее читал задолго до того, как ее выложили на сайте и даже в переписке с одним из авторов состою.
Правда не очень понимаю каким образом это могло повлиять на окраску модели коллегой AndreBurre

Добавлено спустя 17 минут 24 секунды:

Добавлю крамольную мысль. Монинский ДБ-3 ранних серий был разбит
на Дальнем востоке ЕМНИП, а выпушен с заводе на 99.99% в серебристой
окраске, то есть перекрашивался или при ремонте или в части. Как это
происходило на востоке страны - толком никто не знает. Реставраторы
тоже видимо не с бодуна его так покрасили.
Pavel_P в 02.07.2021 - 02:49
Тема: Макет 1/72 ДБ-3 и немного 3D
Выращено процентов 15 детрлей?
sergand53 в 02.07.2021 - 11:24
sergand53
Я ее читал задолго до того, как ее выложили на сайте и даже в переписке с одним из авторов состою.
Правда не очень понимаю каким образом это могло повлиять на окраску модели коллегой AndreBurre

Добавлено спустя 17 минут 24 секунды:

Добавлю крамольную мысль. Монинский ДБ-3 ранних серий был разбит
на Дальнем востоке ЕМНИП, а выпушен с заводе на 99.99% в серебристой
окраске, то есть перекрашивался или при ремонте или в части. Как это
происходило на востоке страны - толком никто не знает. Реставраторы
тоже видимо не с бодуна его так покрасили.Извините! Ошибся, вопросы были адресованы автору.
А, по-поводу "рестовраторов"-оцените, по возможности, "реставрацию" Мелентьевского Фармана IV. Я видел его в натуре, т.к. работал в Горской и Женю Мелентьева знал хорошо.
прохожий1917 в 02.07.2021 - 11:43
sergand53
Фарман и ДБ-3 все же не совсем корректно сравнивать.
Труфанов_Сергей в 02.07.2021 - 11:57
Никогда окраска аэропланов в музеях не является "истиной в последней инстанции"!

В "Авиации и Время" была статья о реставрации монинского ДБ-3, там подчеркивалось, что реставраторы воспроизвели исходный камуфляж разбитого прототипа. Возможно, такая окраска и правда могла встречаться на ДВ, там много оригинального в этом вопросе было, включая знаменитую схему камуфлирования "рисовые поля" и свое специфичное размещение ОЗ в течении всей ВОВ.
AndreBurre в 02.07.2021 - 14:25
Тема: Re: Макет 1/72 ДБ-3 и немного 3D
Выращено процентов 15 детрлей?
Все детали 3D здесь показаны. Сколько там процентов - не считал. :)

Добавлено спустя 4 минуты 14 секунд:

Извините! Ошибся, вопросы были адресованы автору....

Автор отвечает. Не читал. Наверное. Но это не точно. Хотел более темный, как у Монинского. Ошибся с пузырьком краски. Когда понял - было поздно. (Е-мое, чтож я сделал-то!) Вообще больше бронетехника нравится. Эта коробочка бросила вызов - принял.
