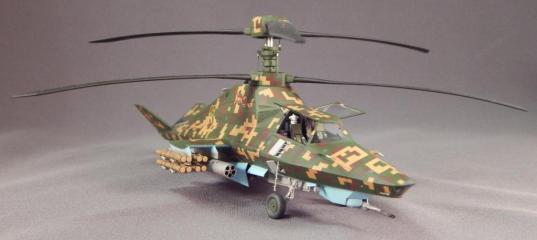

Звезда 1/72 Ка-58 Черный Призрак

Доброго времени суток!
Хочу представить Вам свою (во всех смыслах) одну из двух первых своих работ – Ка-58 «Черный Призрак».
Это одна из двух первых моих моделей которые я строил одновременно параллельно и старался сделать по канонам современного стендового моделизма, или проще говоря «Подопытный кролик» .

На этой модели я тренировался, набирался опыта, пробовал различные приёмы, различные техники, разную химию, постигал современные основы стендового моделизма.
За основу был взят набор от фирмы «Звезда» Ка-58 в масштабе 1/72 и немного доработан. Старался сделать модель максимально похожей на реальные летательные аппараты которые когда-либо подымались в воздух и придерживаться изначальной задумки производителя – «Вертолет – невидимка», по этому максимально все старался спрятать внутрь фюзеляжа и сделать углы наклона поверхностей как у Су-57, F-35, F-117.

Что было сделано:

С нуля изготовил кабину пилотов, увеличил её размер, заново изготовил фонарь кабины немного изменив его геометрию, увеличив размеры и уменьшив толщину. Заменил приборную панель на фототравленую, добавил РУ, РШГ, РРУДы, тормоз НВ, боковые и задние пульты, индикатор ИЛС. Делал кабину с оглядкой на кабину Ка-52. Изготовил с нуля катапультные кресла К-37-800М.
Изготовил заново воздухозаборники с использованием фоторавленой сетки.
Сделал выхлопную трубу и воздухозаборник вспомогательного газотурбинного двигателя АИ-9В , и соответственно створки закрывающие их.
Добавил в верхней части редуктор, за основу взял редуктор ВР-24.
Переделал выхлопное отверстие (точнее почти полностью его удалил и изготовил заново)
Изготовил «лестницу» внутри фюзеляжа к кабине пилота в нижней и верхней части.
Изготовил и добавил антенны, в том числе и антенну СРО, трубку Пито.
Сточил до приемлемой толщины, выровнял / выпрямил спереди и сзади лопасти (за концепцию брал лопасти от RAH-66 и AH-64), имитировал их провис. Поработал над втулкой, изготовил заново тяги автомата перекоса и сточил его тарелки, немного изменил форму обтекателей. Сам несущий винт старался сделать похожим на соосную схему как на вертолетах ОКБ Камова.
С нуля изготовлены передние стойки шасси. Сделана стойка, механизм распора, складывающийся подкос, гидролиния тормозов, зеркало штока, полуось, крепление проводки. Колесо взято от Ка-52.
Изготовлена задняя стойка шасси. За основу была взята стойка из набора и совмещена с задним колесом от Ми-28. Добавлена гидролиния и крепление проводки, зеркало штока.
Изготовлены с нуля все ниши и створки к ним.
Отсек для вооружения изготовлен с нуля с увеличением его габаритов под 4 ПТУР 9к113 «Штурм-В» в каждом. Изготовлены выдвижные пилоны, имитирована пожарная система, и разного рода узлы.
Изготовлены посадочно - поисковые фары – за основу взял фары от Ка-52, которые залил клеем от Revell для прозрачных деталей и отполировал.
С нуля изготовил обтекатель пушки. В качестве пушечного вооружения использовал пушку ГШ-23К от QuickBoost.
Изготовил ниши под блоки АСО-2В, сами блоки взял от Микродизайна.
Изготовил прицельную станцию в носовой части и закрыл её прозрачным обтекателем.
Датчики БКО (не стал делать их снаружи фюзеляжа из-за наклона его поверхностей), как и аэронавигационные огни - спрятал их внутрь фюзеляжа. С оглядкой на Су-57, F-35, F-117.
Укоротил крылья. Пилоны и балочные держатели позаимствовал у Ми-24.
Заменил все вооружение из набора. Использовал блоки НАР Б-13Л, ПТУР 9к113 «Штурм-В, Пусковой модуль «Стрелец» под зенитный ракетный комплекс 9М39 "Игла-В".
Фюзеляж был выровнен, выпрямлен и ему была придана угловатая форма примерно как на Су-57 и F-35. Заново нарезал расшивку.
Окраска: решил потренироваться с «Цифровым» камуфляжем, с оглядкой на Ми-28Н с МАКС-2019.
При окончательной сборке использовал грунт от Ганзы. Краска от Тамии, Ганзы, Аммо Миг, АК. Лак от Тамии. Смывки от АммоМиг.
Так же в работе использовал проволоку разного диаметра, пив жесть, листовую латунь, алюминиевый скотч Пластик использовал от Тамии, ZIPmaket, Эвергрина.
Вроде ни чего не забыл.
Приятного всем просмотра.
P.S. Что сказать – эта модель по факту – моя «Кошка» или «Подопытный Кролик» )

Звезда 1/72 Ка-58 Черный Призрак Звезда 1/72 Ка-58 Черный Призрак Звезда 1/72 Ка-58 Черный Призрак Звезда 1/72 Ка-58 Черный Призрак Звезда 1/72 Ка-58 Черный Призрак
Звезда 1/72 Ка-58 Черный Призрак Звезда 1/72 Ка-58 Черный Призрак Звезда 1/72 Ка-58 Черный Призрак Звезда 1/72 Ка-58 Черный Призрак Звезда 1/72 Ка-58 Черный Призрак
Звезда 1/72 Ка-58 Черный Призрак Звезда 1/72 Ка-58 Черный Призрак Звезда 1/72 Ка-58 Черный Призрак Звезда 1/72 Ка-58 Черный Призрак Звезда 1/72 Ка-58 Черный Призрак

» Информация о статье
Pavel_P в 08.09.2020 - 10:26
Тема: Звезда 1/72 Ка-58 Черный Призрак(#14466) - обсуждение

Серьезный набор доработок + пиксельный камуфляж , +1.
Usatiymen в 08.09.2020 - 13:19
Тема: Звезда 1/72 Ка-58 Черный Призрак
Красота! Отменный камуфляж.
Zaets54 в 08.09.2020 - 20:16
Нет, ну пиксели-доработки-кошки, здорово.
Но две статьи слово в слово...
Смысл?
bercerkers999 в 09.09.2020 - 17:18
Нет, ну пиксели-доработки-кошки, здорово.
Но две статьи слово в слово...
Смысл?
Я делал модели параллельно и на каждой модели старался использовать химию разных производителей.
Svarschik в 10.09.2020 - 20:25
Тема: Звезда 1/72 Ка-58 Черный Призрак
Красавец. особенно пиксель.
