Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной.

Всем привет!
Закончил работу над очередным представителем Люфтваффе. На этот раз это двухмоторный реактивный ночник Ме 262. По отдельности я уже собирал и двухмоторные и реактивные и даже ночные самолеты, но в такой комбинации - впервые.

В работе принимали участие:

  • Me 262 B-1/a/U1 от Hobby Boss ( 80379)
  • Engines set for TAMIYA kit от Aires (4145)
  • Detail set (расширенный набор травления) от Eduard (49768)
  • Me 262 wheels от Eduard (648106)
  • Маска-трафарет от Eduard (EX-507)
  • German radar FuG 218 "NEPTUN" от Master (48-028)

В качестве источника информации использовалась Monografie Lotnicze №31 (Me 262 Shwalbe cz.2)

Первым наперво, следовало определиться с прототипом, благо, выбирать можно из конечного количества. Специализированные двухместные версии, оснащенные радаром "Нептун" состояли на вооружении только 10./NJG 11. Согласно вышеуказанного издания, всего на вооружении 10 Штафеля было 6 Me 262 B-1/a/U1:

  • Красная 6 (W.Nr 110306)
  • Красная 8 (W.Nr 110303)
  • Красная 8 (W.Nr 110305)
  • Красная 10 (W.Nr 110635)
  • Красная 11 (W.Nr 110494)
  • Красная 12 (W.Nr 111980)

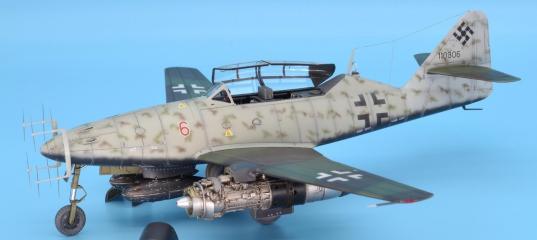

После некоторого размышления, был выбран первый вариант из списка - фельдфебеля Карла-Гейнца Беккера (17 вылетов, 7 сбитых). И пилот и машина пережили войну. "Красная шесть" была захвачена англичанами, позже передана американцам. В прототипе подкупил интересный вариант окраски, и то, что его редко воспроизводят в моделях.

Сборка штатно была начата с кабины. Здесь весьма кстати пришелся Эдуардовский набор, который значительно украшает этот узел мелочами. После кабины собрал с использованием травла стойки шасси и внутренние отсеки- радиоотсек за кабиной, отсек с носовой стойкой и отсек с основными стойками шасси. И тут очень кстати пришлось травление. Все было окрашено в RLM 02 (1941) REAL COLOR, сделана смывка и "сухая" кисть масляными красками, заново покрашены многочисленные провод и магистрали.

Смоляные колеса от Эдика преподнесли не приятный сюрприз. Диски носового колеса были вложены от какого-то другого набора и к колесу от 262-го категорически не подходили, пришлось ставить штатное колесо- из набора. "Никогда такого не было, и вот опять!"

После сборки фюзеляжа в целое, был обильно зашпаклевана вся носовая часть, ибо ни створки оружейного отсека ни нижние его части без заметных щелей вставать не хотели. Далее шкурение, грунт и восстановление расшивки и накатка недостающей клепки.

Следом, не без некоторой робости, приступил к вживлению посадочных платформ под движки в крыло. Набор от Aires заточен под Тамию, крыло от хоббика имеет иную конфигурацию посадочных мест под мотогондолы и поэтому по строй схеме- резать, и/или наращивать пластиком, заливать суперклеем, много шкурить грунтовать и снова шкурить.
Впрочем, уже имея опыт работы с продукцией от данного производителя, сильно сомневаюсь что и на тамию эти узлы встанут прям легко и просто, без напилинга, шкурки и шпаклевки.

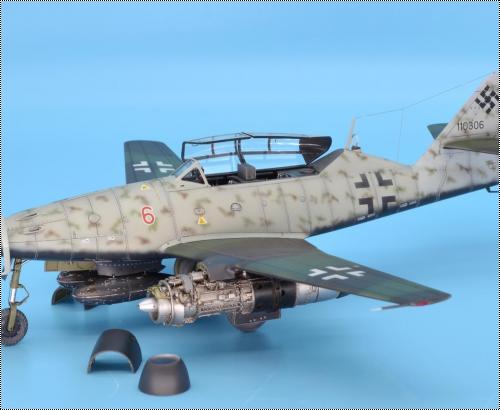

Далее собрал JUMO 004. Движки у аиреса вышли хорошие, смола есть смола. Добавил различные трубки из медной проволоки 0,5 и припоя 0,3. Для окраски использовать 5 различных металликов от 3 производителей, следом лак и тонировка

Попытка установить крыло в фюзеляж сразу не удалась, пришлось поработать и надфилями и бормашиной. После, по уже старой схеме- шпаклевка, шкурение, грунт, восстановление расшивки. После этого замаскировал ниши шасси и кабину, загрунтовал ганзовским 1200-ым серым сюрфейсером и начал окраску.

Сначала нанес прешейдинг (RLM66), затем RLM 81 (1) и RLM 82 REAL COLOR на крыло и стабилизаторы. Границу отбил акварельным карандашом и красил от руки, без масок. Замаскировав ранее покрашенные элементы задул фюзеляж в 2 цвета: RLM76 (1) и RLM (2), все тех же REAL COLOR, ориентируясь на рисунок из Monografie Lotnicze нанес пятна 81 и 82.
Далее смесью из ганзовского полуглянца и "резинового черного" (первое правило для имитации черного на модели - "Не используй чисто черное") задул низ, прошелся чистым резиновым черным по панелям - придав некоторое разнообразие однотонной черно-серой окраске. И далее по уже привычной схеме - глянец-точки-глянец-смывка-мат.

ОЗ надуты по трафаретам. Сборная солянка из родных декалей и заказанных у Алексея Бацких прекрасно легла и приварилась ганзовскими жижами.

На этапе окончательной сборки сделал следующее:

  • Вклеил травленые тяги элеронов и покрасил их.
  • Нанес следы эксплуатации в виде подтеков топлива и масла, сколов на крыле, порохового нагара у пушечных портов.
  • Установил стойки шасси и щитки.
  • "Ободрал" до металла ПТБ, используя спец жидкость от МИГ, ранее нанесенную под черный. Эта характерная особенность для ночников прекрасна видна на фото и заметно, как мне кажется оживляет модель.
  • Доработал кабину оставшимся травлом и установил прицел и блок радара для оператора. Снял маски с фонаря и вклеил его на место.
  • Установил на свои посадочные места двигатели Jumo
  • Натянул антенну

И уже в самом конце, буквально не дыша от напряжения, собрал ювелирные "рога" радара "Нептун" покрасил и установил их в посадочные места.

По факту окончания стройки собою доволен. Пожалуй, самый "навороченный" и трудоемкий комплект, который доводилось собирать, даже по сравнению с недавним AR 234.

Приятного просмотра!

И берегите себя и близких!!!


Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной.
Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной.
Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной.
Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной.
Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной.
Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной.Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной. Hobby Boss 1/48 Me 262 B-1/a/U1 - Реактивный. Ночной.



» Информация о статье
Самая аккуратная модель
http://scalemodels.ru/articles/14071-Hobby-Boss-1-48-Me-262-B-1-a-U1---reaktivnyjj--nochnojj-.htmlСамая аккуратная модель
KSL в 11.04.2020 - 19:34
Шторки, это интересная деталь. Знал бы раньше-сделал бы.
Но вот на фото не проглядываются.
Вот тут видно:
#
Да, и еще один момент. Часть оборудования, относящегося к радару крепилась на откидной части фонаря оператора радара. Вот как на этой картинке:
#
А что , Тамия ночник делает?
Нет, это я когда-то, еще до выхода Хоббибосса конверсию делал.
US_andy в 11.04.2020 - 20:26

Да, и еще один момент. Часть оборудования, относящегося к радару крепилась на откидной части фонаря оператора радара. Вот как на этой картинке:

Эдик дает этот прибор в своем наборе травла. и он крепиться на часть фонаря пилота.

Но я, опять же, не вижу его на фото. В том числе на вышеприведенной фото со шторками (хотя там голова все закрыла). На "12" точно нет.

Если внимательно искать - на каких-то прототипах есть, а на каких-то нет. Его опционально ставили?
KSL в 11.04.2020 - 22:00
Если внимательно искать - на каких-то прототипах есть, а на каких-то нет. Его опционально ставили?
Нет, это неотъемлемая часть FuG 217, вот этот агрегат:
#

Но я, опять же, не вижу его на фото. В том числе на вышеприведенной фото со шторками (хотя там голова все закрыла). На "12" точно нет.
На 12 точно есть :mrgreen: :

# # #
На 10 тоже был (на первой фотке 10 на заднем плане и там эта фигня видна). На всех машинах он был. Просто все фотки ночников - это трофеи и на фото они сняты в разный период и разной степени комплектности, поэтому есть фотки одной и той же машины в разной комплектации. Но на боевых этот агрегат обязан был быть.

Добавлено спустя 8 минут 10 секунд:

и он крепиться на часть фонаря пилота.
Да, именно так, это я не верно написал :oops: , хотя сделал правильно :wink:
#
US_andy в 11.04.2020 - 23:27
Сдаюсь.

Девайс был, тросик были. Надо доделать.

Сергей, спасибо, фото отличные.
Barbarian в 12.04.2020 - 00:00
отличная работа!
вопрос - почему внурянка ниш шасси RLM 02, вроде на Швальбах должно быть в металле?

#
или это особенность двухместных машин?
US_andy в 12.04.2020 - 09:06
Rlm 02 - пожелание заказчика.

В хаосе последних дней ниши ме 262 могли иметь самый разнообразные вид. Это один из возможных вариантов
Barbarian в 12.04.2020 - 14:57
пожелание заказчика
понятно.
В хаосе последних дней ниши ме 262 могли иметь самый разнообразные вид.
а вот тут не соглашусь. если был документ регламентирующий не производить покраску, то вряд-ли немцы известные своей дисциплинированностью стали бы что-то красить. я не видел ни одной фото с окрашенными нишами 262-го. возможно более компетентные коллеги меня поправят.
Bertych в 13.04.2020 - 03:37
Приятная работа.
Сразу появилось желание за своего взяться, но планы другие... :mrgreen:
Хорст в 13.04.2020 - 08:45
а вот тут не соглашусь.
напрасно,Автор прав,могли краситься (на первых сериях) ,но чаще не
красились и даже не грунтовались.
Работа очень понравилась,сам не ровно дышу к 262-му,строил как-то такой,
получился правда не очень,буду новый строить.:smile:
Сейчас под рукой нет материала,но вроде "красная 6" была 2-х пушечная и
пушки MG-131 20мм .
Usatiymen в 13.04.2020 - 10:14
